隨著我國經濟的迅速發展，能源日趨緊張，企業內部挖潛，節能降耗日顯重要。供熱企業輔機配置容量余度較大是一個普遍問題。因此，推行輔機電機調速節能勢在必行。電機調速不僅可以節能降耗，還可以避免調峰時電機的頻繁啟停，降低電機故障率及延長電機使用年限，給企業帶來巨大的經濟效益。
1、 斬波內饋交流調速系統構成
1.1 調速控制裝置構成；
�。�1） 調速控制裝置型號為ZNT-2000；
�。�2） 系統采用PLC控制；具有遠方控制接口，可在操作臺、就地、控制柜三處實現對調速裝置的控制；
�。�3） DCS自動控制接口，轉速指令信號4-20mA，轉速輸出信號4-20mA和0-5V，自動/手動轉換。
1.2 斬波內饋調速電機
內饋調速電機的安裝尺寸與普通電機相同，并與斬波控制裝置成為并聯關系，當調速控制裝置意外故障時，自動保護裝置可以自動將電機切換成恒速運行，不至于造成電機停運，提高了系統的可靠性。
1.3 斬波內饋調速系統基本原理
斬波內饋調速是一種以低壓（通常約為200-700V）控高壓（6KV-10KV）的高效率調速技術，突出特征在于“內饋”與“斬波”兩項高新技術的有機結合。

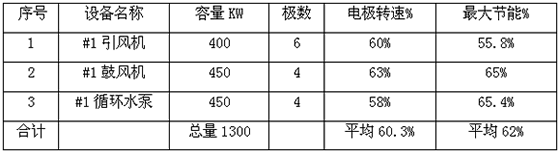

2.1 應用情況
4．1 #1引風機電機
電機技術參數
型號：YQT2-400-6 電壓：10KV
額定電流：29.6A 功率：400KW
額定轉速：985轉/分
使用結果的分析：
風機運行全速時電機功率346KW，而風機在調速時電機功率193KW，即調速狀態下一小時節電152.8度。若電機按每年運行2880小時計算（按120天計算），可節約44.01萬千瓦時。按每度電0.35計算，可節約資金約15.4萬元。該調速系統投資費用為63.89萬元。因此，投資在4個供暖期即可收回。
4．2 #1鼓風機
電機技術參數
型號：YQT2-450-4 電壓：10KV
額定電流：32.5A 功率：450KW
額定轉速：1489轉/分
使用結果的分析：
風機運行全速時一小時耗電231KW，而風機在調速時一小時耗電120KW，即調速狀態下一小時節電223度。若電機按每年運行2880小時計算（按120天計算），可節約64.224萬千瓦時。按每度電0.35元計算，可節約資金約22.48萬元。該調速系統投資費用為65.74萬元，因此投資在3個供暖期即可收回。
結束語
斬波內饋調速在我公司順利投入生產以來，運行一直較為穩定可靠；因我廠用戶負荷較小，所以節能效果明顯平均節能效果在38.7%，實踐證明，該系統與高壓變頻調速相比，不僅價格低廉，而且調速效率高，設備結構簡單，投資回收期短。確實不失為一種較好的調速方法，具有很強的實用性和經濟性。
|
|
|
