晶體管輸出供電電源使用注意事項
上海正航電子科技有限公司
收藏本文     查看收藏

  一、問題背景

  上海正航電子科技有限公司目前提供的PLC按輸出類型分可分為繼電器輸出型和晶體管輸出型。繼電器輸出的供電電壓為市電交流220V,晶體管輸出的供電電源為直流24V。在使用中客戶經常會用開關電源為晶體管輸出的PLC提供24V電源,但是為PLC供電的開關電源除了給PLC供電外,還可能會給一些接觸器,電磁閥供電。由于PLC供電電源電路中存在感性元器件,感性元器件由于反向電動勢的原因會對PLC的24V帶來沖擊,從而導致PLC的損壞。因此,需要在PLC供電電源外部加接一些保護電路,以避免PLC的損壞。

  二、產生原因

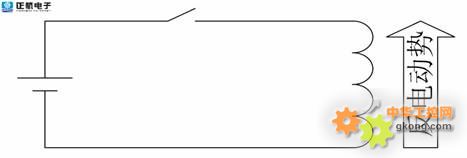

  如下圖所示,電磁閥線圈和接觸器線圈等是感性負載,當開關動作時,內部會產生較大的反電動勢,沖擊電源系統。

圖1  反電動勢示意圖

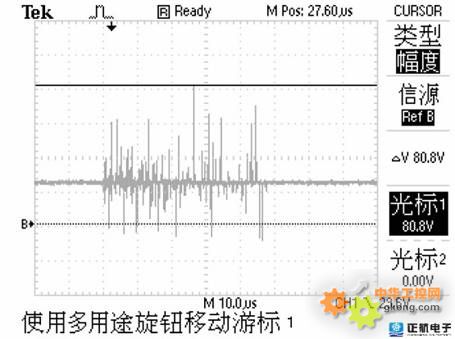

  正航公司工程師曾到出現故障的客戶現場用示波器測量了其24V電源系統,結果發現,當電磁閥動作時,24V電源系統受到非常大的沖擊,如下圖所示:

圖2  客戶現場測量沖擊電壓圖

  電磁閥在開關的時候,產生較大的反電動勢,對開關電源和PLC造成沖擊。因PLC電源板設計耐壓為60V(額定輸出電壓為24V),當其電源受到大于60V的電壓反復沖擊后,有可能損壞。

  三、解決方案

  在感性負載兩端并聯一個續流二極管,可以降低感性負載對供電電路的干擾,我們做過實驗,在電磁閥線圈側并聯一個快速開關二極管(型號為1N5819),結果發現干擾得到了完全的抑制。如下圖:

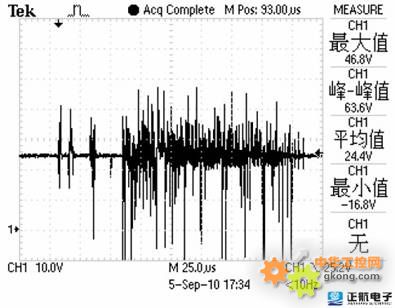

  圖3-1未接二極管

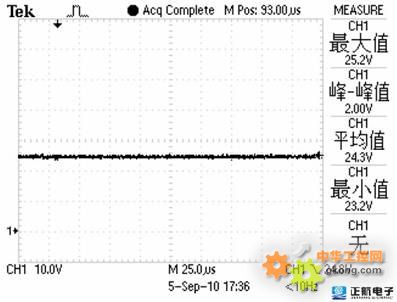

圖3-2 加并聯二極管

  續流二極管反并聯在感性負載兩端,接入方向正好和反向電動勢方向一致,反向電勢可以通過續流二極管以電流的形式中和掉,從而抑制了感性負載的干擾。

  四、總結

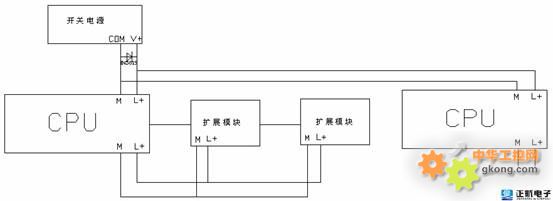

  我們建議客戶在現場有感性負載的情況下,使用正航公司的晶體管輸出型PLC時按下圖布線:

  圖4 建議布線圖

  1、 在開關電源DC24V輸出端上接一個1N5819續流二極管(二極管反向跨接在24V正負極之間),用來減少感性器件對PLC的沖擊。

  2、 使用隔離變壓器等對進開關電源的AC220V電源隔離。盡量不要使用從AC380V某一相拉出來的220V電源。如果現場存在大電機、大功率變頻器等,盡量與這些設備使用不同路的電源。

  3、模塊的24V電源從PLC的CPU單元上取電,而不是直接從開關電源取電,保證模塊電源的穩定
