系統概述
基于物聯網的礦山安全避險綜合信息系統，其包括傳感數據匯聚子平臺、應用服務子平臺及系統服務子平臺三大部分。感知層采用傳感技術對井下包括人員設備位置狀態感知、地質形態感知、生產過程感知等井下所有事件進行感知；數據匯聚接入子平臺傳感網絡采用 ZIGBEE +WIFI 無線技術搭建無線傳感網絡的數據匯聚與傳輸；應用服務融合了人機定位系統、井下智能交通控制系統、IP調度指揮、緊急撤離廣播、虛擬現實系統、環境監測監控、生產過程控制各種中管理信息系統（MIS）整合在一起的物聯網綜合數字礦山管理支撐平臺。
本系統建設充分利用物聯網技術的先進性，將礦山生產、安全、運輸、機電、物資、統計、人力等的所有環節集成為一體，能夠?qū)ΦV山數據統一管理和共享，為礦山安全管理和生產過程控制提供統一的管理和決策支持平臺。通過對整體礦山各類數據的存儲和分析，建立物聯網在礦山行業物聯網應用標準化及數據傳輸協議與接口規范。
系統組成
l 井下人員車輛定位管理
l 語音調度指揮系統（有線和無線）
l 井下智能交通信號控制系統
l 緊急撤離廣播系統
l 環境監測監控系統
l 緊急撤離廣播系統
l 環境監測監控系統（CO、粉塵、風速等）
l 生產過程控制系統
l 礦山虛擬現實系統
系統采用的關鍵技術
1. 傳感采集技術：對于礦山生產過程、環境、能源的信息的傳感采集的標準，標定；
2. ZIGBEE 無線定位技術：針對移動目標的定位，追蹤；
3. 基于無線技術的井下傳感網絡（WSN）平臺：采用 WIFI 和ZIGBEE 技術結合對井下進行了無線覆蓋，滿足了井下無線語音通訊調度/人員設備定位/環境數據采集/自動化測控/緊急撤離報警/視頻監控/可視化救災等全無線的井下傳感網絡平臺。
4. 井下物聯智能控制：根據人員、設備位置；設備運行狀態、運行規則，對于井下人員設備驚醒智能聯動與控制。
5. 網絡編程技術：數據采集、數據存儲、數據存儲、數據智能分析、 .NET發布平臺。
系統獲得獎項
l 中國黃金協會專家評審本項目所使用技術達“國際先進“水平；
l 中國黃金協會2010年全國科技項目一等獎；
l 中國首批兩化融合促進安全生產重點推進項目；

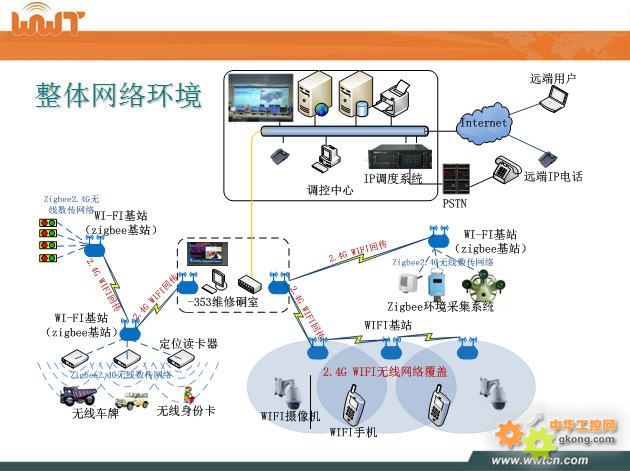

系統硬件構架
|
