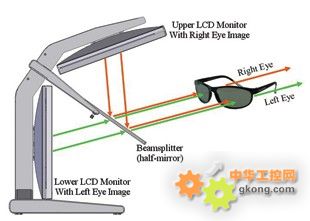

StereoMirror™立體鏡由兩臺AMLCD顯示器組成，它們被特殊設計的支架固定成一定角度，同時中間一面無源分光鏡將該角度平分。
分光鏡的屬性如下：
- 50%透光度
- 50%反射度
- 無雙折射
- 400-700nm平頂光譜響應
- 耐磨外殼
鏡面反射膜層的另一側鍍有防反射涂層，將二次反射減少到最低。分光鏡的位置恰到好處。
立體顯示的目標是將兩眼的視覺完全分開。這使得視覺系統將兩副圖像在深度知覺或實體視覺中融合。在StereoMirror™的設計中使用了極化原理。液晶顯示器的性能基于液晶材料的調整平面偏振光的能力。在StereoMirror™中，通過兩臺AMLCD發出的平面偏振光具有一樣的方向(如45°)，該方向由液晶池的類型決定。下部顯示器圖像(左眼所見圖像)不加改變地通過分光鏡的同時，上部顯示器反射圖像(右眼所見圖像)的偏振光路旋轉了90°。該顯示器需配合我們提供的極化眼鏡使用，該眼鏡左眼鏡片只能通過45°偏振光，而右眼只能通過135°偏振光，所以用戶最終看到的是完整的一幅立體圖像。
左眼和右眼上的原始圖像分別顯示在上部和下部的液晶顯示屏上(上部的顯示器圖像需要從分光鏡反射除外——這種情況我們將在下面做討論)。我們直接采用更適應雙顯示立體視角的應用軟件來表現立體影像。這些軟件都是兼容OpenGL 6 或 DirectX 7的,它不需要做任何修改就可以直接在StereoMirrorTM 顯示器上顯示。任何使用了OpenGL quad-buffered stereo 的應用軟件都與StereoMirror™兼容。Quad buffered stereo是OpenGL 3D graphics library的一大特色，它允許應用軟件分別定義左右眼的視角，而不是普通的單一視角。定義兩種視角可以給出正確的視差，從而顯示出非常出色的立體影效。一旦兩種視角都被定義，它們的3D效果就補償?shù)酵凰缴�。目前，許多商業的3D應用都已經使用了基于OpenGL stereo的立體視覺顯示模式。
由于上部顯示器圖像需要經過反射，所以在該數據通路上我們要進行回轉處理。有多種方法來進行該處理：
- 通過電腦CPU的軟件處理
- 對圖形卡進行硬件操作
- 在上部顯示器的數據通路中加入輔助信號處理板
- 對分光鏡控制板進行相應操作
經過對這些方法進行試驗，圖形卡操作法最大限度地減低了成本，同時也最不可能出現兩幅畫面間的傳送延遲。使用StereoMirror™顯示器配合光路不同的極化眼鏡相當于使用兩臺投影顯示器來顯示立體圖像�，F(xiàn)成的雙輸出圖形卡在StereoMirror™的兩臺AMLCD屏幕中起到了反轉功能。
|
