一、 GIPENG-巨朋GForce-200 PLC與力控組態軟件的連接設置
GIPENG-巨朋GForce-200 PLC是巨朋自動化生產的高品質PLC，與S7-200系列PLC產品兼容。可以使用S7-200的編程軟件STEP7-MicroWin進行編程調試，并且其CPU、模塊可以很好的兼容，互換使用。
力控組態軟件與GIPENG-巨朋GForce-200系列PLC的連接設置跟S7-200系列PLC設置相同即可。具體如下：
⑴GIPENG GForce-200 PLC PLC的設置—默認為PPI從機
GIPENG-巨朋GForce-200 系列PLC（以下簡稱GForce-200 PLC）為PPI通信端口，標準RS485電平，無需任何設置，默認為PPI從機。
GForce-200 PLC通訊口的默認設置如下：
地址：2；波特率：9600；數據位：8位；停止位：1位；校驗位：偶校驗。
若您沒有對GForce-200 PLC的通訊進行任何設置，則可以直接按照上面所述的配置與GForce-200 PLC進行通訊。
⑵力控組態軟件的設置
按照上面的GForce-200 PLC的默認設置，在力控組態軟件里添加S7-200 PLC設備即可，力控組態軟件的設備連接設置如下：
1、 定義力控組態軟件設備

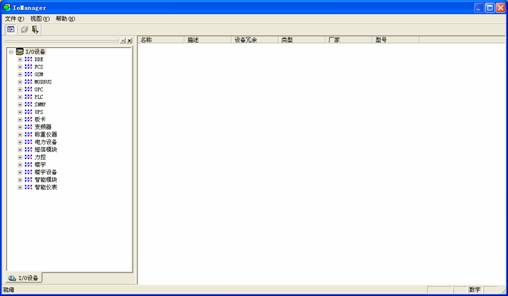

雙擊力控組態軟件開發系統窗口->工程項目->IO設備組態，彈出如下窗口所示：
點擊PLC->SIEMENS(西門子)->S7-200(PPI), 雙擊選中項目S7-200(PPI)彈出如下對話框，
在設備名稱中寫上“GF200PLC”, 設備地址填“2”，點擊下一步進入設備配置第二步，如圖所示。
在第二步設置中，選擇GForce-200PLC所連接的電腦的COM口，這里我們連接在COM1口，選擇COM1，點擊設置按鈕設置串口波特率9600，偶校驗，數據位1，停止位1，如圖所示，我們按照上面所述設置即可，
點擊完成按鈕，完成IO設備組態。
力控組態軟件的數據庫組態設置
本文以訪問GForce-200 PLC的I0.0變量為例，雙擊選擇組態軟件開發系統->工程項目->數據庫組態， 彈出數據庫管理器，如下：
雙擊第一格數據欄，選擇“數字I/O點”，點擊繼續，
接下來的對話框里，在基本參數選項卡里輸入點名“I”，點說明“I0.0”。
在數據連接選項卡里選擇所連接的I/O設備，這里選擇前面定義的“GF200PLC”設備，
點擊增加按鈕，選擇內存區為“I 離散輸入”，地址為“0”，數據格式“BIT（位0~7）”, 位偏移“0”。
點擊確定即完成數據庫設置，最后保存數據庫內容即可。
以上設置設置好后，就可以在力控組態軟件的畫面中進行動畫連接調用了。
