本文介紹串口服務器模塊在使用過程中的參數配置方法。
1.串口服務器模塊介紹
串口服務器模塊是串口服務器內部的核心硬件組件，也可以稱之為串口服務器內嵌模塊。串口服務器的軟件功能全部集成在串口服務器核心模塊內部，所以其參數配置方法也就是串口服務器的參數配置方法。在某些情況下，用戶需要將串口服務器的功能集成到自己的電路板上，而不是外置的，此時就需要用到串口服務器嵌入式模塊。
串口服務器嵌入式模塊包括RS232、RS485、TTL電平模塊。這里以TTL電平模塊——ZLSN2000為例。ZLSN2000是雙排針的結構，其中4個引腳連接網口；2根引腳提供TTL電平的串口，根據不同的需要轉化為RS232電平的串口或者RS485電平的串口，當然也可以直接連接用戶MCU的TTL電平串口。
圖1. 串口服務器核心模塊
2.串口服務器模塊的參數
3.串口服務器模塊參數配置方法
卓嵐串口服務器內嵌模塊可以通過3種方式配置參數。分別是網頁法、windows工具法、串口類AT命令法。
3.1 網頁法

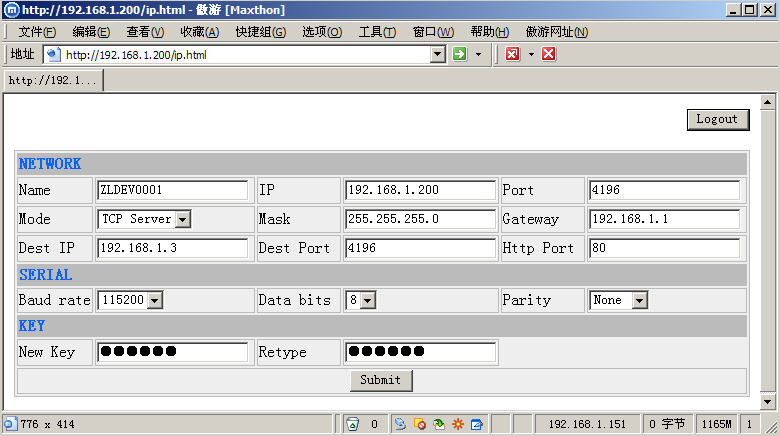

串口服務器核心模塊內部運行了一個小型的Web服務器可以用于參數的配置，使用過路由器配置的用戶對此方法一定不陌生。首先在瀏覽器的地址欄中輸入串口服務器模塊的當前IP地址，默認出廠IP為192.168.1.200。此時打開的頁面即是串口服務器模塊上的登錄頁面，輸入登錄密碼（默認為123456）點擊Login，進入?yún)?shù)配置頁面。如圖2所示。修改相應參數后點擊“Sbumit”按鈕即可提交參數。  圖2. 網頁法配置
網頁法配置參數的優點是：簡單易用，無需安裝任何配置工具，使用瀏覽器即可進行配置。缺點是：串口服務器模塊的IP地址必須是和本機計算機處于同一個網段，否則無法訪問網頁。另外某些高級參數需要通過windows工具法進行配置。
3.2 Windows工具法

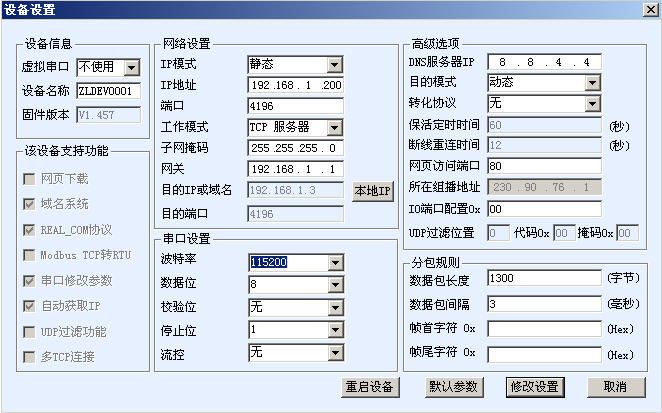

Windows工具法是推薦的參數配置方法。即在用戶Windows計算機上運行卓嵐ZLVircom軟件或 ZLDevManager，只要點擊搜索即可搜索局域網內的所有串口服務器模塊。其中ZLDevManager是一個簡易工具，直接拷貝無需安裝。對搜索列表中的模塊選中后，點擊“設備編輯”按鈕或者雙擊列表中此行，即可彈出參數配置對話框，修改相應參數后點擊“修改參數”按鈕即可。如圖3所示。 圖3. windows工具法配置
windows工具法配置參數的優點是：1. 不要求串口服務器模塊和計算機在同一個網段。2. 一次搜索多個模塊，通過名字管理，無需記憶IP地址。3.可以配置高級參數。
windows工具法配置參數實際上是通過“卓嵐管理端口協議”進行設備的搜索和參數配置。有兩種方法可以將該設備搜索和參數修改功能直接集成到用戶軟件里：卓嵐設備管理函數庫DLL、卓嵐管理端口協議。前者是一個可供用戶調用的DLL庫，后者是將管理端口協議的詳細內容告訴用戶，并由用戶自己實現。該項內容屬于增值服務。
3.3 串口類AT命令法
以上兩種方法都是通過串口服務器模塊的網口來配置參數。在某些時候，用戶不僅需要通過網口來配置而且希望本地配置，即無需通過另外一臺計算機來配置，而是直接通過設備本身來配置自己的參數。例如對于需要現場配置IP地址、現場配置目的IP地址的情況。卓嵐的串口類AT命令法很好地滿足了該要求。當用戶MCU和串口服務器模塊通過TTL（UART）串口連接后，用戶MCU可以隨時發送串口命令來配置參數。該命令類似AT指令，具體的指令格式請參考卓嵐相關文檔。
|
