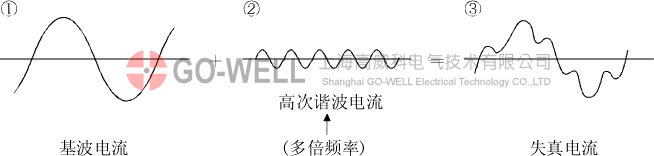

伺服放大器高次諧波及其影響，由供電公司提供的商用電源的正弦波稱為基本波，具有此基本波的整數倍頻率的正弦波 稱為高次諧波�；静ㄉ席B加了高次諧波的電源波形就變?yōu)榱耸д娌ㄐ巍?參照下圖 在機器的電路中存在整流電路和使用電容的平滑電路時，輸入電流波形產生失真和高次諧波。
伺服放大器產生高次諧波的原理

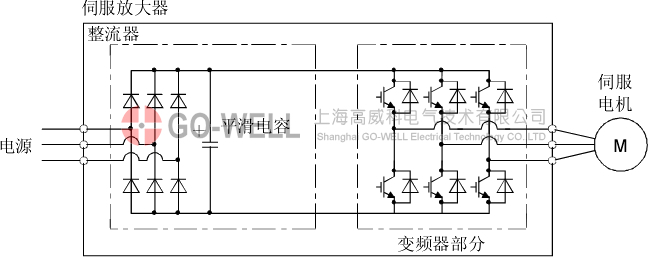

伺服放大器的電源一側提供的交流輸入電流通過橋型整流器整流之后，用電容平滑，變?yōu)橹绷麟姽┙o變頻部分。由于對此平滑電容進行充電，交流輸入電流變?yōu)楹懈叽沃C波的失真波形。
高次諧波的影響
機器產生的高次諧波，通過電線傳播，會對其他的設備和機器產生以下影響。
(1) 由于流入機器的高次諧波電流導致聲音異常，振動和燒毀破損等。
(2) 由于加到機器上的高次諧波電壓導致錯誤動作。
伺服放大器的對象機器種類
|
輸入電源 |
額定功率 |
方法 |
|
單相100V |
全部功率 |
根據1994年9月通產�。ìF(xiàn)在的經濟產業�。╊C布的「需要接受高壓或超高壓的產品的高次諧波抑制指導」進行判斷，請?jiān)谟斜匾臅r(shí)候?qū)嵤┻m當?shù)姆椒▉硪种聘叽沃C波。電源高次諧波的計算方法請參考以下資料。
參考資料（（社）日本電機工業協會）
·「高次諧波抑制方法集」
·「特定需要產品的伺服放大器的高次諧波電流計算方法」
JEM-TR225-2003 |
|
單相200V |
|
三相200V |
|
三相400V | 高次諧波電流抑制方法

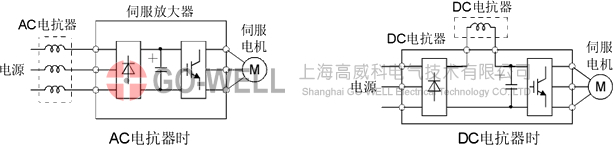

為了抑制伺服放大器的高次諧波電流，請連接如下圖所示的功率改善電抗器。
即使是指導范圍外的產品，為了避免受高次諧波電流的影響，也請通過連接力率改善電抗器來抑制 伺服放大器的高次諧波電流。
|
