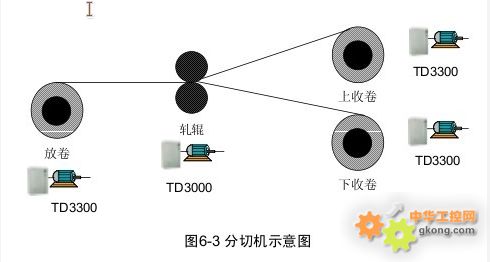

張力開環控制案例--TD3300在分切機上的應用

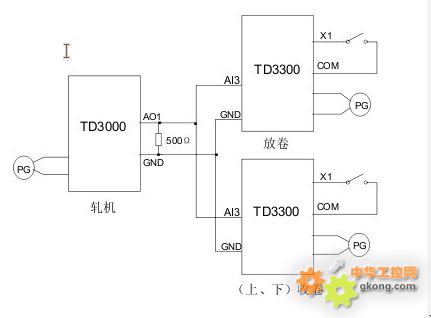

分切機控制框圖
控制方案說明:
TD3000變頻器驅動軋機,控制整個系統的運行速度,AO1設為最大運行頻率對應20mA模擬輸出,在AO1-GND之間接500歐姆電阻,可以將輸出的20mA電流信號轉換成10V的電壓信號。放卷電機、上下收卷點擊均采用TD3300控制,均工作在張力開環控制模式,卷徑計算采用線速度計算法,線速度由軋機變頻器TD3000的AO1輸出獲得,設置一個合理的最低線速度參數。開關量輸入端子X1設為卷徑復位功能,換卷時須進行卷徑復位。通過設置慣量補償系數,可以獲得較好的控制效果。卷徑計算也可以采用厚度積分法、計圈信號直接用PG反饋即可
|
