A級防火無機(jī)保溫泡沫玻璃保溫板施工方案
作者：史章華
泡沫玻璃保溫板外墻保溫體系構(gòu)成
泡沫玻璃外墻外保溫體系的基本構(gòu)造層次由內(nèi)到外應(yīng)為：粘結(jié)層、泡沫玻璃保溫層、護(hù)面層、飾面層，其中抹灰層主要用于墻體基層的找平，能夠保證泡沫玻璃牢固的粘貼在墻體上，護(hù)面層主要是為了保護(hù)強(qiáng)化保溫系統(tǒng)的牢固性，防止?jié)B水等。泡沫玻璃保溫層厚度，應(yīng)根據(jù)外墻基層的材料與厚度以及外墻的節(jié)能要求經(jīng)計算確定。泡沫玻璃外墻保溫構(gòu)造可和其它有機(jī)材料作保溫層的外墻外保溫構(gòu)造組合，作為防止外墻延燒的防火隔離帶。

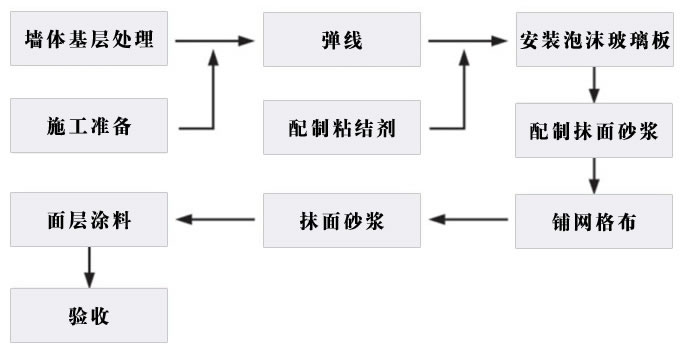

泡沫玻璃保溫板外墻保溫施工示意圖
 泡沫玻璃保溫板外墻保溫施工方法
１．墻面的操作順序
外墻面鋪粘泡沫玻璃時，應(yīng)先將墻面基層找平，潤濕無明水，將粘貼的泡沫玻璃表面用壓縮空氣或刷子清除表面浮灰，在背面和側(cè)邊用帶齒抹子刮約２ｍｍ厚粘結(jié)砂漿，同時在墻面上刮抹２ｍｍ厚粘結(jié)砂漿，立即將泡沫玻璃貼于墻面，用力擠壓與周邊已貼好塊體平齊，然后用橡皮錘輕輕敲打，使它粘結(jié)牢固，塊與塊之間粘緊，多余砂漿擠出時，應(yīng)立即刮去。
�。玻伷龅陌惭b手法
鋪砌時一般從上而下，沿水平方向橫向鋪貼。（也可以從下而上，最下一塊施工時，為避免下墜移動，應(yīng)加支撐使之粘牢不滑為止）。每層間應(yīng)水平對縫，豎直方向應(yīng)錯縫。當(dāng)遇到不能整塊粘貼時，需事先量好尺寸，就地按所需尺寸鋸割，不可隨意裁切。
３．外墻面安裝卡釘?shù)囊?guī)定
墻面高度超過４ｍ不分格和樓層超過２０ｍ以上的高層建筑，應(yīng)增加固定卡釘，卡釘間距１．２ｍ左右，固定點宜在泡沫玻璃塊體交角處，須進(jìn)入墻體錨固深度３０ｍｍ。
�。矗畬φ置鎸邮┕さ臅r間要求
外墻泡沫玻璃罩面層施工時，應(yīng)在泡沫玻璃粘貼２天后，方可施工罩面層，施工前應(yīng)對粘貼的泡沫玻璃保溫層進(jìn)行檢查，平整度超過２ｍｍ的應(yīng)磨平，板塊間縫隙不飽滿時應(yīng)補(bǔ)好。飾面涂料或粘貼面磚時，待罩面層砂漿硬化后，一般１－２天即可進(jìn)行裝飾層施工。
５．網(wǎng)格布的鋪裝方法
將貼好的泡沫玻璃保溫層表面浮灰清除并噴少量水濕潤，然后抹罩面砂漿３ｍｍ。抹平后即鋪網(wǎng)格布，用抹子將網(wǎng)格布壓入砂漿中，網(wǎng)格布相互搭接寬約３ｍｍ，鋪網(wǎng)格布應(yīng)平順，不皺折，脫層，待砂漿初凝后，再抹罩面層２ｍｍ， 并抹平、壓實、壓光。如墻體設(shè)計不鋪設(shè)網(wǎng)格布時，在墻體交角處的窗口及墻體轉(zhuǎn)角處應(yīng)加鋪附加增強(qiáng)的網(wǎng)格布，每邊約100ｍｍ。
目前國內(nèi)外墻保溫材料性能對比
從建筑領(lǐng)域看，目前，我國應(yīng)用的建筑保溫材料主要有:
巖棉板:巖棉板為無機(jī)材料，但巖棉吸水率較大，不吸水時，其導(dǎo)熱系數(shù)較小，一旦吸水后，導(dǎo)熱系數(shù)就會急劇增大，而且由于巖棉內(nèi)部吸水，長時期不易蒸發(fā)，對建筑物的保溫、隔熱起負(fù)面作用。
膨脹珍珠巖制品:膨脹蛭石制品、 巖膨脹珍珠巖制品、膨脹蛭石制品的吸水率也都很大。
泡沫塑料:泡沫塑料的品種很多，主要有聚苯板、聚氨酯板、聚乙烯板等。泡沫塑料作為有機(jī)材料存在老化和失效問題。有機(jī)類材料一般吸水率相對較低，聚苯板約為6％，聚氨酯板大于4％。泡沫塑料的膨脹系數(shù)比水泥或鋼鐵大得多，尺寸穩(wěn)定性比較差，聚苯板和聚氨酯為4％，用于建筑保溫容易冷縮熱脹而開裂，泡沫塑料防火性能較差，不能應(yīng)用于防火要求較高的部位。
泡沫玻璃保溫板是不存在上述問題的保溫材料，不僅可以恒久保持隔熱性能，用于屋面保溫，還可以起第二道防水作用。因此，在眾多隔熱保溫材料中，泡沫玻璃是未來住宅最理想的節(jié)能環(huán)保型保溫材料之一，可以廣泛應(yīng)用于住宅的房頂、地板和墻壁保溫。泡沫玻璃的保溫隔熱特征是由無機(jī)玻璃的物化性質(zhì)和所具有的均勻獨立氣泡決定的。其物理性能很大程度上取決于陶瓷成分、發(fā)泡劑種類及數(shù)量、發(fā)泡機(jī)理及發(fā)泡退火工藝等技術(shù)參數(shù)。
國內(nèi)外墻保溫材料性能特征對比
|
泡沫玻璃保溫板建筑保溫體系 |
現(xiàn)有建筑保溫體系 |
|
表面密度小，強(qiáng)度高，泡沫玻璃保溫板表面強(qiáng)度在0.5MPa～1.0MPa。 |
強(qiáng)度較低，巖棉保溫板強(qiáng)度在0.05MPa～0.2MPa；膨脹珍珠巖保溫板強(qiáng)度一般在0.5MPa～1.0MPa；EPS與XPS保溫板一般在0.05MPa～0.5 MPa。 |
|
保溫性能好，其導(dǎo)熱系數(shù)在0.05W/m·K左右。吸水率低于0.2% |
EPS與XPS保溫板的導(dǎo)熱系數(shù)也在0.04W/m·K左右；巖棉保溫板和膨脹珍珠巖保溫板導(dǎo)熱系數(shù)也在0.05W/m·K左右。 |
|
泡沫玻璃保溫板膨脹系數(shù)較低，尺寸穩(wěn)定性好，與混凝土、砂漿膨脹系數(shù)相近。 |
膨脹珍珠巖保溫板、EPS與XPS保溫體系膨脹系數(shù)相對較大，尺寸穩(wěn)定性較差，其抹面層容易開裂，從而加速其老化、失效速度。 |
|
泡沫玻璃保溫板為不燃材料，可用于一些防火要求較高的施工部位。 |
建筑要求使用的EPS與XPS保溫板均為難燃級別，在一些有防火要求的部位不能使用，而且EPS與XPS在燃燒時會產(chǎn)生有毒氣體，增大了火災(zāi)的危害程度。 |
|
泡沫玻璃保溫板不易被老鼠、昆蟲等動物破壞，可保持建筑物清潔。 |
巖棉保溫板、膨脹珍珠巖保溫板、EPS與XPS保溫板均無法防止蟲、鼠等咬噬，不僅保溫性能下降，并且給住戶帶來一些衛(wèi)生安全隱患。 |
南京長三角防水保溫材料有限公司
聯(lián)系人：史先生 網(wǎng)址：www.jsnjcsj.cpooo.com
手機(jī)：13002522517
電話：86-025-85150612 86-025-52256982 025-58855734
傳真：86-025-52256982
QQ:27338199 1527587533
E-mail：jsnjcsj@qq.com
辦公地址：南京市白下區(qū)龍蟠中路公園路42號體育大廈2602室
生產(chǎn)地址：南京市江寧區(qū)橫溪鎮(zhèn)橫銅路58號
|
