西門子S7200連接昆侖通態MCGS(通用版、嵌入版)，通過： 西門子S7200 TCP驅動；OPC服務器（BCNetS7 OPC，西門子PCAccess ）；使用modbus TCP驅動。

一、BCNet-S7PPI通過西門子S7200 TCP驅動連接昆侖通態MCGS的設置

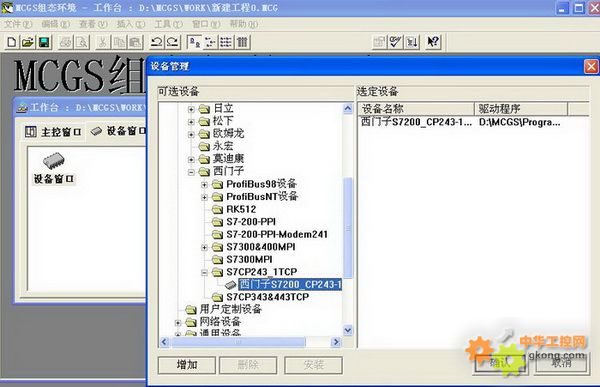

1、打開昆侖通態MCGS組態環境——設備窗口，選擇PLC-西門子-S7CP243_1TCP

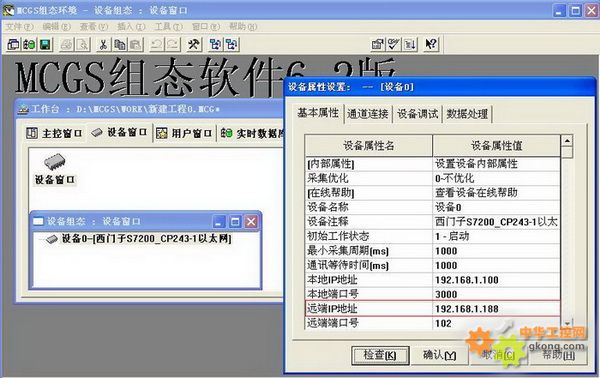

2、在設備屬性設置中，將BCNet-S7PPI的IP地址填入遠端IP地址

二、BCNet-S7PPI通過BCNetS7 OPC軟件連接MCGS的設置

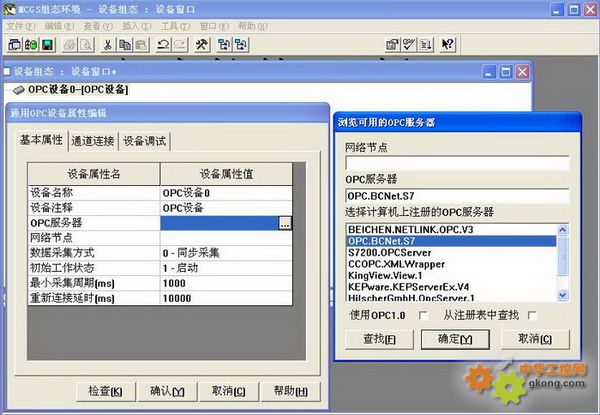

1、打開昆侖通態MCGS組態環境——設備窗口，選擇OPC服務器

2、選擇“OPC.BCNet.S7”,確定

三、BCNet-S7PPI通過PCAccess OPC軟件連接MCGS的設置

         設置與BCNetS7 OPC軟件類似，選擇“S7200.OPCServer”。

四、BCNet-S7PPI通過ModbusTCP驅動連接MCGS的設置

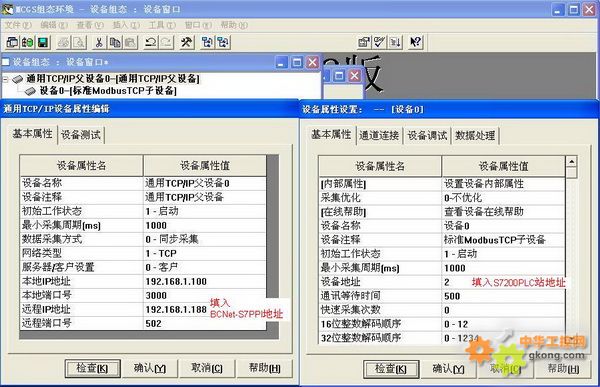

設備組態，選擇“通用TCP/IP父設備”-“標準Modbus TCP子設備”；

在“遠程IP地址”欄填入“BCNet-S7PPI IP地址”；在“設備地址”欄填入“S7200PLC站地址”
