一．概述：
KB3025 系列顯示屏無線控制系統采用GPRS/SMS通信，可以在全球范圍內通過連接互聯網的電腦將信息發布到現場的顯示屏上。只要是GPRS/GSM信號覆蓋的地方均可自由通信,GPRS為四頻工作（850M，900M，1800M，1900M），可適用于全球各地（尤其包括南美與北美洲）。基于互聯網，條屏顯示信息可以隨時在異地修改與控制。軟件通俗易用，并具有非常強的廣告信息發布的針對性，適用于各種傳媒廣告信息發布場合的顯示屏，如：出租車移動傳媒屏，公交車廣告屏，士多店門頭屏，大型市場檔位廣告屏，銀行發布屏，美容美發宣傳屏，醫院銀行叫號屏等等。系統特點如下：
性能穩定，傳輸大量數據從不丟包；
采用多通道工作模式，同時采用字庫方式，數據量小，發送速度非�？欤粭l信息在500MS內可發送成功，工作效率在行業之首；
可以單選發送，列隊發布，強大的自定義群發功能，同一條信息可群發至N個終端（數量沒有限制）；
發布軟件自動顯示現場的GPRS在線與離線狀態，以及發送進程狀態；
服務器軟件成熟穩定可靠，軟件開發及應用多年，多線程模式可保持較大的通訊數據吞吐量；
發送信息方便，用戶只要在連入互聯網中的任一電腦中安裝好發送軟件即可發送信息；
系統安全可靠，軟件有需要嚴格的密碼驗證機制；
發布軟件操作方便，界面極具人性化，用戶極易理解與使用；
發布軟件支持本地串口、GPRS、SMS短信等通訊方式，控制卡所有的參數均支持遠程配置；
不僅支持GPRS模式，也支持SMS短信模式，單條短信最大支持1K字節，業界之首；
軟件根據用戶的需要，可增加收費的功能模塊，如權限管理模塊（編輯員，發布員，審核員之分）、廣告時間編排模塊、廣告費用統計模塊等等。
發布軟件嚴格的網絡認證與加密機制，而且根據用戶需要可采用USBKey驗證才能運行軟件以及進行登錄認證成功后，才能發布信息。
可采用不同的控制卡，以滿足各種不同類型、不同大小的顯示屏的要求；
二．控制卡性能特點
支持一鍵驅動模組設置功能。
支持橫屏，豎屏顯示。
支持單雙色顯示。
支持任一條信息設置任一天任一時間段播放。
支持多種動作方式。
支持256條信息存儲，每條信息支持128個漢字。
支持信息插入時間顯示功能。
信息種類有普通信息、即時信息（插播）、報警信息、固定信息等；
支持已存信息讀取。支持信息單條刪除和全部刪除功能。
支持多種亮度調節方式。支持0---16級亮度設定。
支持1---16級播放速度設定。
支持電腦界面一鍵校對時間功能。
支持軟件版本更新。
支持中文簡體，中文繁體，及英文字體。
三．技術參數：
＊ 支持顏色：單色/雙色（支持多色顯示時驅動字數減半）
＊ 顯示點數：16*1024 （單行64個字） 64*256（四行）
＊ 掃描方式：支持1/16掃，1/8掃，1/4掃
＊ 通訊接口：GPRS/SMS,RS232/RS485
＊ 工作電壓：DC5V±0.5V
＊ 通信距離：全球GPRS信號覆蓋的地方
＊ 適用環境：-35℃~80℃。
四、系統拓樸結構

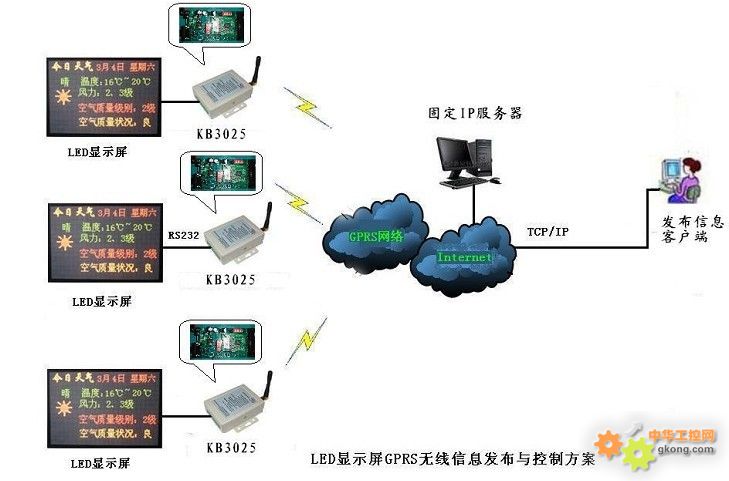

系統主要由三部分組成。
1.終端：終端主要由LED顯示屏，KB3025 GPRS無線控制卡組成。LED顯示屏為單色屏，主要能顯示文字以及簡單的圖片。KB3025 GPRS無線控制卡接收用戶發送過來的信息，并保存下來，并同時顯示在顯示屏上。
2.信息發布客戶端：客戶端為用戶端，包括用戶電腦以及信息發布軟件，電腦必須接入互聯網，能與GPRS服務器通訊。用戶通過發布軟件編輯好發布的信息內容，可選擇性的將信息發到指定的顯示屏上。
3.GPRS服務器：即固定IP服務器。用戶必須購買或租用一臺服務器，并申請到固定IP地址。該IP為互聯網靜態IP，可通過互聯網遠程訪問。服務器上必須安裝我公司的GPRS服務器軟件。
四．GPRS控制卡接口與安裝：

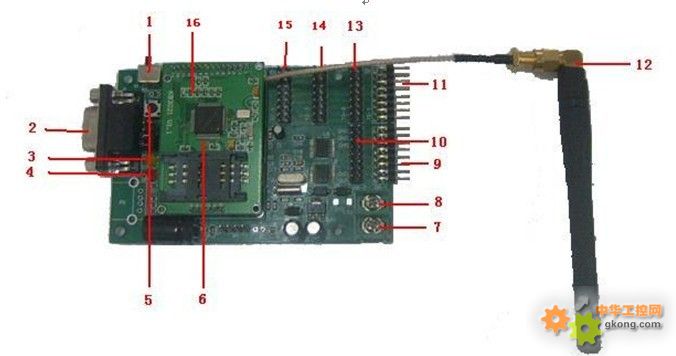

GPRS控制卡如下圖：
1．通訊模式開關：此開關為撥至靠近GPRS模塊一邊時，為串口通訊有效（通過串口來發布信息或配置參數）；若開關撥至遠離GPRS模塊一邊時，則控制卡與GPRS模塊通訊有效（可能過GPRS遠程來發布信息與配置參數）。正常工作時，開關應該遠離GPRS模塊一邊，采用GPRS遠程通訊方式；
2．COM1--------DB9母頭，RS232接口，用于直接與控制卡通信、GPRS參數的設置、調試等。注：此串口收發定義與電腦串口收發定義相反，故若電腦直接接控制卡時采用直連線，由于控制卡串口為母頭，故此直連線需一端為公頭（與控制卡串口相連），一端為母頭（與電腦串口相連）。
3．LED1，黃色，為GPRS連接狀態指示燈，若黃燈常亮，表明GPRS連接正常，若黃燈滅表明GPRS連接不正�；蛞褦嚅_連接。
4. LED2，紅色，為電源指示燈，若紅燈閃爍時表明已上電。
5．復位開關按鈕。按下即將整個控制卡及GPRS模塊進行復位。
6．GPRS模塊。
7．電源地（負極）。
8．電源正：5V。
9．數據接口：08接口1；
10．數據接口：08接口2；
11：數據接口：12接口1；
12．GPRS模塊天線。系統使用GPRS專用天線。天線從箱體外殼螺絲孔引出。天線需要固定于箱體上。將天線留在箱體外面，盡可能留于空曠處；
13．數據接口：12接口2；
14．數據接口：12接口3；
15．數據接口：12接口4；
16．GPRS模塊工作狀態指示燈。若GPRS模塊與服務器連接正常，則常亮綠燈，若連接不正常則綠燈閃爍。功能與3相同。
安裝與取出SIM卡。
將GPRS模塊上的SIM卡插座向一邊撥動，SIM卡座蓋即打開，將SIM卡按卡座上的示意方向插進SIM卡，再合上座蓋并按住卡座，向反方向撥動一下，SIM卡座即扣住，SIM卡即安裝好。
注意事項：
1.在插與拔SIM卡時，要進行斷電操作，以免燒壞SIM卡；
2．在插入SIM卡時，不要插得太深入，位置合適即可，同時合上時輕輕用力，不要硬推，以免在轉動過程中卡住SIM卡而導致座蓋被頂斷。
五、信息編輯與發布
軟件主界面如下圖：
（一）．服務器登錄 啟動Vehicular_LED.exe軟件，進入登錄窗口，如下圖：

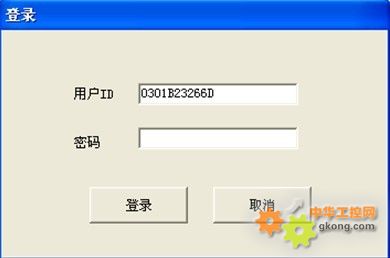

為了系統的安全性，每個用戶在使用發布軟件時，必須具有自己的用戶ID登錄到服務器，才能進行信息的發布。且用戶ID與當前電腦的網卡關聯。用戶將發布軟件安裝至自己電腦中，用戶ID會自動生成，第一次運行軟件時，請告訴我公司你的用戶ID，我公司會在服務器中建該用戶ID的賬戶，并會告用戶密碼，用戶才可進行登錄。
（二）建立終端檔案

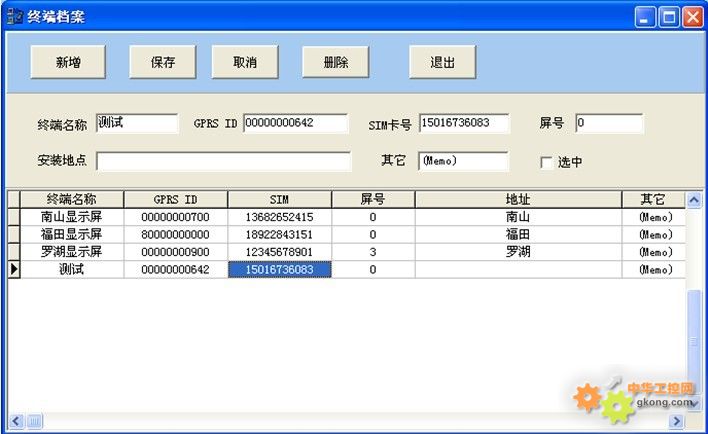

1．在軟件主界面中，單擊工具欄中“終端檔案”按鈕，進入終端檔案窗口，如下圖：
2．在終端檔案窗口中，單擊“新增”按鈕，分別輸入終端名稱，GPRS ID，SIM卡號，屏號，安裝地址，其它等等，然后單擊“保存”按鈕，好將該終端記錄保存起來。
說明：
1．終端名稱，GPRS ID，屏號等等必須輸入，其中GPRS ID，屏號在通訊過程中起作用。若通訊模式為SMS短信模式時，SIM卡號也必須輸入，它也在通訊過程中起作用。
2．是否選中是決定它是否作為單個或群發目標，一般在軟件主界面操作。
（三）發送普通信息
1．設置節目屬性
在軟件主界面中，單擊右側的“新建”按鈕，在信息屬性框中的信息類型列表中選擇：普通信息，并選擇信息ID，選擇該信息播放的起始日期與終止日期；若定時播放，則選定定時器數量，最多可選24個定時器，并分別設置相應的起始時間與終止時間。同時，用戶還可設置連播的次數，以及是否啟用停留模式，以及停留時間，動作花樣，播放速度等等；
2．編輯節目信息內容
在軟件界面中輸入信息內容的文字。同時輸入信息名稱，信息名稱僅作保存記錄之用。 若需要保存該節目，則單擊右側的保存信息按鈕，系統提示該信息保存成功。
3．預覽信息
單擊右側的“預覽信息”按鈕，即可預覽到該信息的播放效果。如果想停止預覽，單擊“停止”則停止預覽；
4．發送信息
當確定該信息無誤后，在主界面的左側終端列表中選擇需要發送的目標終端，可以多選，也可以單擊，若需要群發時，請選擇多個終端，同時選中“群發”，然后單擊主界面右側的“發送”按鈕，軟件即啟動發送進程，將該信息發送至某個終端或多個終端。
（四）發送即時信息
即時信息即為插播信息，指在緊急情況或某個突發事件需要廣告時而發送的信息。
在軟件主界面中，單擊右側的“新建”按鈕，在信息屬性框中的信息類型列表中選擇：即時信息。其它操作同“發送普通信息”一節。
（五）發送固定信息
固定信息指顯示屏中沒有任何信息或沒有任何信息的播放時間時顯示屏缺省顯示的信息。
在軟件主界面中，單擊右側的“新建”按鈕，在信息屬性框中的信息類型列表中選擇：固定信息。其它操作同“發送普通信息”一節。
（六）發送報警信息
報警信息指在遇緊急情況如被打劫時而播放的信息。
在軟件主界面中，單擊右側的“新建”按鈕，在信息屬性框中的信息類型列表中選擇：報警信息。其它操作同“發送普通信息”一節。

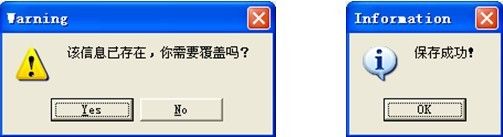

（七）保存信息 當編輯好信息（普通信息，即時信息，固定信息，報警信息等）后，可將該信息保存至信息檔案表中。單擊右側的“保存”按鈕，軟件會提示保存成功。如果該信息已存在（以信息名稱為準），軟件會提示該信息已存在，是否需要覆蓋，選擇“是”，即覆蓋掉原來的信息。
（八）打開信息（加載保存的信息）
用戶如果想將原來保存的信息再發布，可從信息檔案中打開該信息。

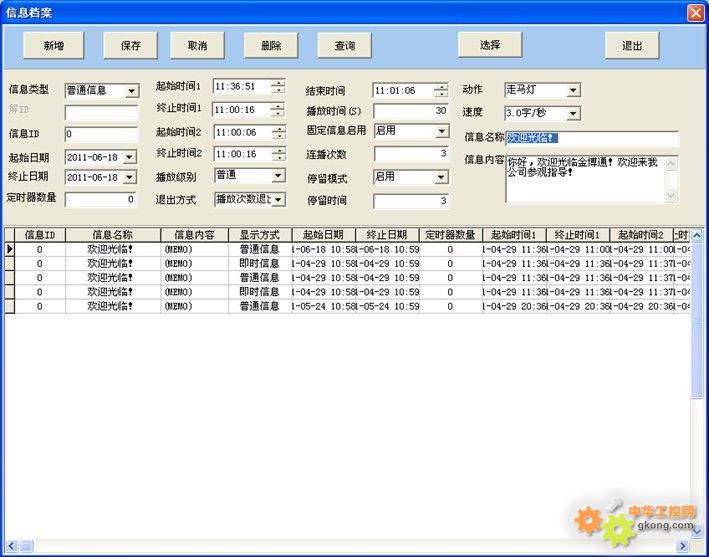

在軟件主界面中，單擊右側的“打開”按鈕，進入“信息檔案”窗口，如下圖：
選擇某條信息，并單擊工具欄中的“選擇”按鈕，主界面即加載了該信息內容與屬性。
（九）回讀信息
用戶有時需要了解某個終端的某個信息的內容與屬性，即可進行信息的遠程查詢，即回讀信息。
1． 在軟件主界面中先選擇（終端記錄選擇時背景為蘭色即可，而非處于選中狀態“√”的記錄），此時可側的“查詢信息”框中即自動填充屏ID，信息ID，GPRS ID等；
2． 單擊“查詢信息”，即發送查詢信息指令，當成功查詢到信息后，軟件即提示：查詢*號屏*號信息成功，同時信息的屬性以及內容均會顯示出來。
（十）查詢信息檔案
用戶有時需要將保存的信息記錄按照自己的要求進行查詢，比如說想了解某個時間段的所有普通信息，或信息內容包含某些文字的所有信息等等，此時用戶需要用到信息檔案的查詢。
1．在主界機中單擊工具欄中的“信息檔案”按鈕，進入“信息檔案”窗口，如下圖；

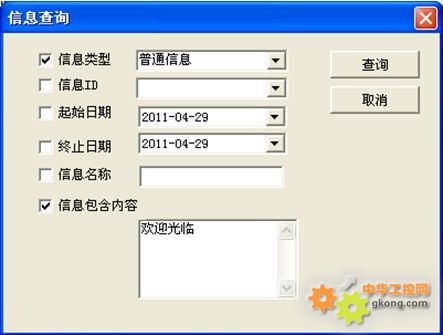

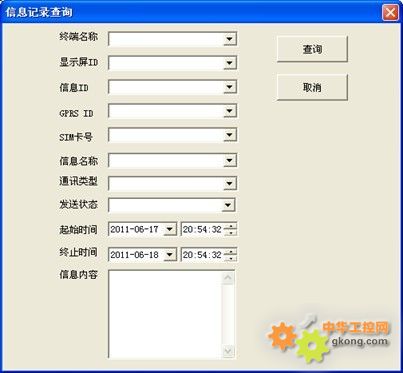

1． 單擊工具欄中的“查詢”按鈕，進入“信息查詢”窗口，在此窗口中根據自己的需要設定相應的查詢條件，并單擊“查詢”按鈕，即可查詢到指定條件的信息記錄。
（十一）查詢信息發送記錄

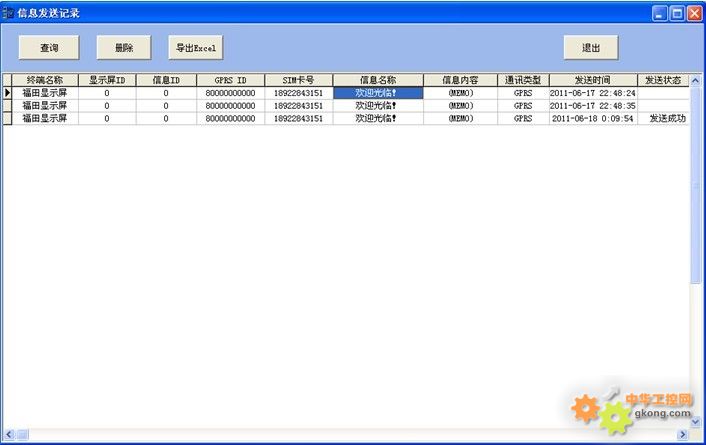

用戶每次發送記錄時軟件會自動將該記錄保存下來。用戶可以查詢到發送的信息的歷史記錄。 1．在軟件的主界面中單擊“發送記錄”按鈕，進入信息發送記錄窗口，如下圖：
2．單擊“查詢”按鈕，進入查詢條件輸入窗口，如下圖，分別輸入查詢的條件，單擊“查詢”按鈕，即查詢出相應條件的信息記錄。
（十二）終端在線檢測

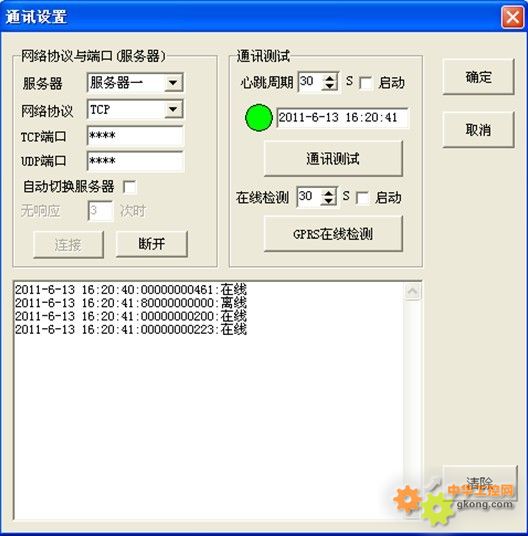

打開“設置”菜單，選擇“網絡設置”，進入網絡設置窗口，如下圖：
1． 單擊“GPRS在線檢測”按鈕，下邊列表框中即顯示出檢測的結果，是否離線或是否在線。同時主界面左側的列表中，即顯示相應的在線或離線圖標，如下圖：
（十三）選項設置
1． 在軟件主界面中打開“設置”菜單，選擇“選項設置”，進入“選項設置”窗口；

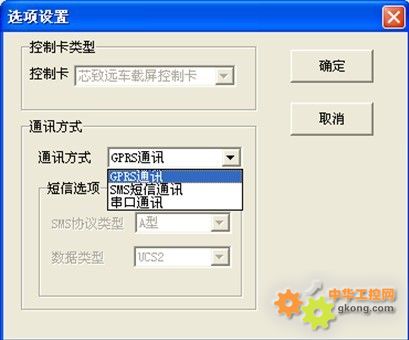

2． 通訊方式支持GPRS，SMS以及串口通訊三種方式，用戶可根據需要來進行選擇，若為GPRS通訊方式時，必須保證軟件所運行電腦能上互聯網；若為SMS短信通訊時，則必須采用我公司的KB3022短信終端接于電腦串口，請選擇數據的類型：HEX（16進制），ASCII（可見字符），UCS2（Unicode,如漢字或多字節文字等）；若控制卡直接接到電腦串口上，則選擇串口通訊方式；
（十三）選項設置
1． 在軟件主界面中打開“設置”菜單，選擇“選項設置”，進入“選項設置”窗口；
2． 通訊方式支持GPRS，SMS以及串口通訊三種方式，用戶可根據需要來進行選擇，若為GPRS通訊方式時，必須保證軟件所運行電腦能上互聯網；若為SMS短信通訊時，則必須采用我公司的KB3022短信終端接于電腦串口，請選擇數據的類型：HEX（16進制），ASCII（可見字符），UCS2（Unicode,如漢字或多字節文字等）；若控制卡直接接到電腦串口上，則選擇串口通訊方式；
（十四）串口設置
當用戶采用GPRS通訊方式時，串口設置不起作用，無需進行設置。串口設置主要用于通訊方式為SMS或串口時才用到，此時軟件的串口參數需與所接設備（控制卡或KB3022 SMS Modem一致）。

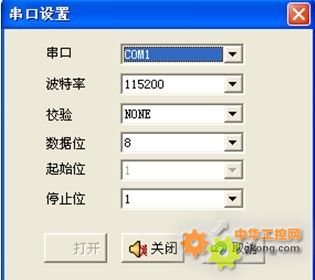

1． 在軟件主界面的工具欄中單擊“串口” 按鈕，進入“串口設置”窗口；
2． 根據需要選擇相應的波特率，數據位，校驗等等。 選好參數后，單擊“打開”按鈕，或先點“關閉”再點“打開”按鈕。

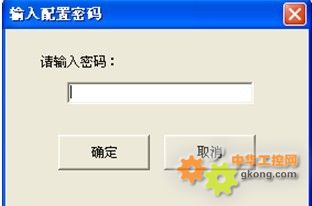

（十五）顯示屏設置 在軟件主界面的工具欄中單擊“顯示屏設置” 按鈕，軟件會提示輸入密碼，輸入：888，

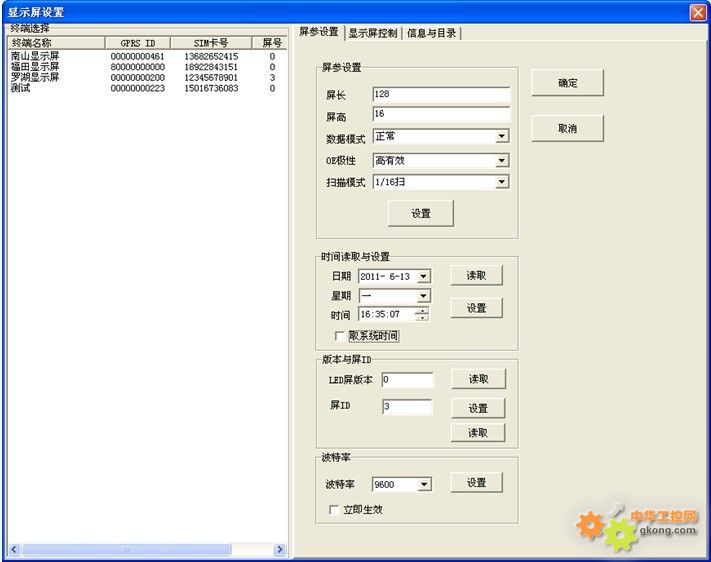

并單擊“確定”按鈕，進入“顯示屏設置”窗口，如下圖：
1．設置屏參：
1） 在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“屏參設置”頁面中分別輸入屏長，屏高，選擇數據模式，OE極性以及掃描模式等等；
2） 單擊“設置”按鈕，軟件即會提示設置成功。
2．時間的讀取與設置
1）在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“屏參設置”頁面的“時間讀取與設置”框中單擊“讀取”按鈕，軟件即會將所選的終端的屏的時間讀回來；
2）同時，如果想對某個終端校時，在左側終端列表框中選擇相應的終端，在“時間讀取與設置”框中選擇輸入需要設置的時間（也可選中“取系統時間”，會自動填入當前電腦的系統時間），單擊“設置”按鈕，軟件即會將該時間通過GPRS遠程設置到現場終端。
3．讀取LED屏版本與設置屏ID
1） 在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“屏參設置”頁面的“版本與屏ID”框中單擊“讀取”按鈕即可將該終端的屏的軟件版本讀回并顯示出來；
2） 在“屏ID”輸入框中，單擊“讀取”按鈕，可將選擇的終端的屏ID讀回來，也可輸入屏ID，并單擊“設置”按鈕，將ID設置到選擇的LED屏中。
4．設置波特率
一般情況下不要設置控制卡的波特率，因為控制卡的波特率一定要與GPRS模塊的波特率一致。當改動了控制卡的波特率后，也需要將GPRS模塊的波特率改為一致。
在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“屏參設置”頁面的“波特率”框中先擇相應的波特率值，然后單擊“設置”按鈕。可根據需要選中“立即生效”。
5．顯示屏控制 在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“顯示屏控制”頁面的“顯示屏控制”中可設置啟動延時，可設置全亮時間，還可以進行黑屏，亮屏，復位等等。
6．設置屏亮度
屏亮度支持三種方式：固定方式，4個時間段調節，自動調節。
固定方式：選擇固定方式，并輸入固定亮度值，單擊“設置”按鈕；
4個時間段調節：選擇4個時間段調節，并在下面四個時間分別輸入相應的時間以及亮度值，然后單擊“設置”按鈕；
自動調節：選擇自動亮度調節，并單擊“設置”按鈕。
7．設置定時開關機
可選擇啟用與不啟用定時開關機。如果要啟用定時開關機，選擇啟用，并分別輸入開機與關機時間，然后單擊“設置”按鈕。

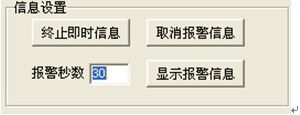

8．設置即時信息與報警信息 在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“信息與目錄”頁面的“信息設置”，可單擊“終止即時信息”按鈕來終止即信息，也可單擊“取消報警信息”按鈕來取消報警信息。輸入報警信息顯示秒數，并單擊“顯示報警信息”按鈕，可顯示報警信息。
9．目錄查詢
若希望了解某個顯示屏的信息總數與信息號，可通過GPRS實現遠程查詢目錄與信息數量。在左側的終端列表中選擇需要設置屏參的終端，然后在右邊的“信息與目錄”頁面的“信息查詢”框中，單擊“讀取目錄”按鈕，即可將現場的顯示屏的目錄信息讀回來。
10．刪除信息
用戶可將某個顯示屏的信息全部刪除，也可以選擇某些信息進行刪除。
刪除全部信息：在左側的終端列表中選擇需要設置屏參的終端，單擊“刪除所有信息”按鈕，即會刪除該顯示屏所有的信息。

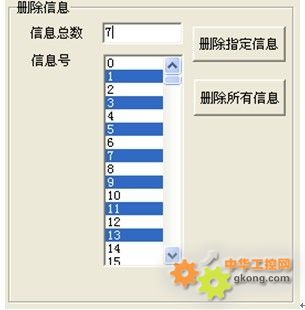

刪除指定信息：在左側的終端列表中選擇需要設置屏參的終端，輸入信息總數，并在下邊信息號列表框中選擇需要刪除的信息號，如果要多選，可先按住CTRL鍵，逐一進行選擇，然后單擊右邊的“刪除指定信息”按鈕，即刪除選定的信息。
|
