基于ADE7758+MC9S08AW32方案的多回路監控單元的設計
Multiloop monitoring device based on ADE7758+MC9S08AW32
Yao Bo1 Tu Shi-liang2
（1 SHANG HAI ACREL CO.,LTD JIADING SHANGHAI 201801）
（2 Fudan Universisty YANGPU SHANGHAI 200433）
Abstract: A design of hardware and software platform for multiloop monitoring device based on ADE7758+MC9S08AW32, the design principle , hardware configuration and flow of softwave were described in detail . This device can implement monitor at most 3 loop of 3-phase 4-wire (or 9 single loop) , 18 on-off signal ; with RS485 and PC ,can achieve data and status messages send , meet the evolutive requirment of intelligentize , network and integration in low voltage power distribution.
Key words: multiloop , aptitude monitoring device ,RS485
0 引言
在配電系統領域，智能化和網絡化是一個主流的發展方向，但是在實際使用中，若每一個配電回路都安裝智能化的網絡監測儀表，用戶的硬件投資成本是非常大的，鑒于此，集成化又將是一個發展的方向，即將多個配電回路的電參量測量由一個智能儀表來實現。因此，一種設計先進、可靠性高、測量精度高的多回路智能監控單元的出現，能夠在保證實現用戶測量要求的同時，大大降低用戶的硬件投資成本和使用成本。
本文介紹一種AMC系列多回路智能監控單元（見圖1）的設計方法，最多實現3個三相回路（或9個單相回路）的電參量測量；結合RS485總線技術及上位機軟件，可實現數據及狀態信息遠傳，滿足低壓配電智能化、網絡化及集成化的發展需求。
圖1 裝置簡圖
1 AMC多回路監控單元技術特點
AMC多回路監控單元主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能和各個回路的開關狀態集中測量、顯示、并具有通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個AMC多回路監控單元就能完成實現上述多個回路的監測功能，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。具體型號及產品功能見表1。
表1 產品型號及功能
|
|
型號 |
功能 |
應用 |
|
單相 |
AMC16-1I9 |
9路單相I、ULN、RS485/Modbus |
9個單相回路的電參數監測、開關監測、并可實現通訊 |
|
AMC16-1E9 |
9路單相I、ULN、kW、kWh 、RS485/Modbus |
|
AMC16-1E9/K |
9路單相I、ULN、kW、kWh、RS485/Modbus、18路DI、1路DO |
|
三相 |
AMC16-3I3 |
3路三相I、U、RS485/Modbus |
3個三相回路的電參數監測、開關監測、并可實現通訊 |
|
AMC16-3E3 |
3路三相I、U、kW、kWh、RS485/Modbus |
|
AMC16-3E3/K |
3路三相I、U、kW、kWh、RS485/Modbus、18路DI、1路DO |
2 系統結構
整體系統由中央處理單元、電源、交流采樣運算、人機界面、開關量控制、通訊接口模塊等構成，裝置硬件結構如圖2所示。

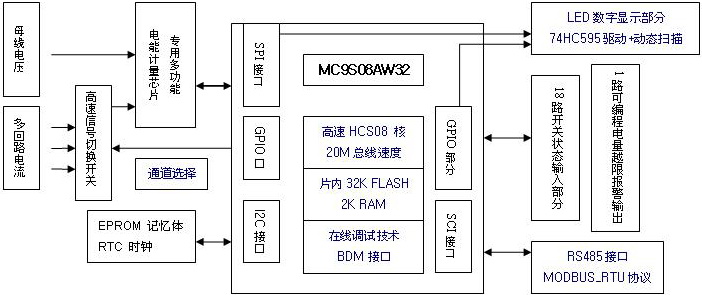

圖2 裝置硬件結構圖
2.1 中央處理單元專用電能芯片
中央處理器采用Freescale公司的高性能處理器MC9S08AW32。MC9S08AW32是Freescale公司一款基于S08內核的高度節能性處理器。是第一款認可用于汽車市場的微控制器�？蓱�(yīng)用在家電、汽車、工業控制等高度集成的高性能器件。具有業內最佳的EMC性能。
CPU總線頻率最高可達20MHz，最高運行速率可達40MHz。豐富的片內資源： 32K Flash存儲器，內部時鐘發生器，帶有8個可編程通道的定時器，10位、16通道ADC，雙SCI口、豐富的I/O口、SPI、I2C等接口，極大地方便了硬件的擴展。并且支持BDM片上調試方式。
2.2 電源
采用的電源模塊為通用+5V開關電源模塊。電路原理見圖3。該電源模塊輸入電壓為AC85V～265V或DC100V～350V，輸入頻率45Hz～60Hz，輸出電壓穩定、故障率小，輸出紋波 <1％，轉換效率≥75％。具有過壓、過流保護。該模塊經實際現場使用，具有很高的穩定性、可靠性和抗干擾能力。

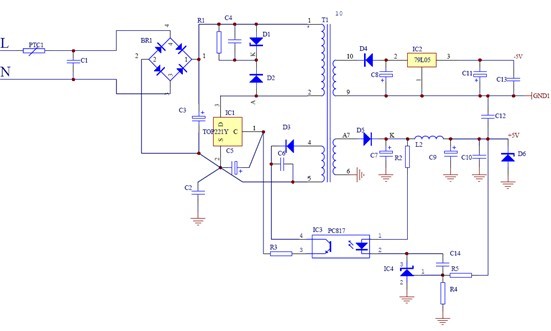

圖3 電源電路原理
2.3 交流采樣及運算
交流采樣運算單元包括交流采樣和專用電能芯片。
系統的母線電壓經電壓互感器、采樣電路、濾波電路后，電壓信號進入專用電能芯片的電壓通道。
多路負載的各路電流經電流互感器、采樣電路、濾波電路后，電流信號進入高速信號切換開關的輸入通道。由高速信號切換開關的通斷來控制各路負載的電流信號進入電能芯片的電流通道。
專用電能芯片采用美國ADI公司的高精確度三相電能測量芯片ADE7758。該芯片的測量精度高，功能強大。帶有一個串行口，兩路脈沖輸出，集成了數字積分、參考基準電壓源、溫度敏感元件等，有可用于有功功率、復功率、視在功率、有效值的測量以及以數字方式校正系統誤差(增益、相位和失調等)所必須的信號處理電路。該芯片適用于各種三相電路（不論三線制或者四線制）中測量有功功率、復功率、視在功率。
2.4 人機界面
人機界面采用LED數碼顯示。系統采用2排四位LED數碼管加1排6位數碼管顯示各個回路的電參量，其顯示的數據含義由紅色LED發光二極管指示。其默認顯示方式為循環顯示各個回路的電參量，用戶也可根據實際需要進行設置。電參量的顯示范圍0～9999，并在編程狀態下顯示菜單及參數，見圖4儀表界面。數碼管顯示采用動態掃描方式，其驅動電路使用一片74HC595加三極管構成。

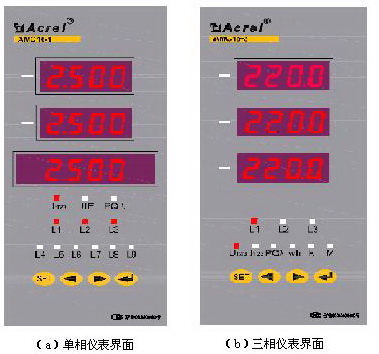

圖4 儀表界面
2.5 開關量控制模塊
開關量控制模塊由開關量輸入和告警輸出組成，電路原理見圖5。開關量輸入經光電耦合器連接到CPU。告警輸出由GPIO口經光電耦合器連接到輸出繼電器。開關量輸入共設有18路，分別監測3個三相回路的分閘、合閘狀態。設有1路告警輸出，其告警條件可任意設置，只要滿足一個設定的條件就會輸出告警信號。

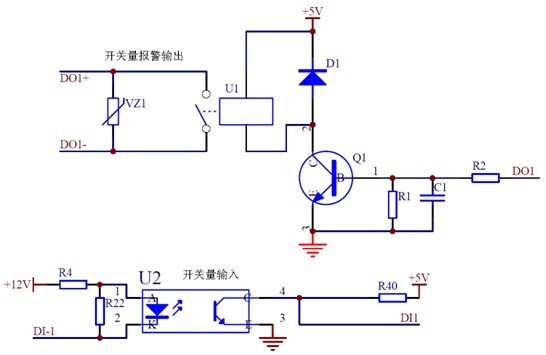

圖5 開關量模塊電路原理
2.6 通訊接口模塊
通訊接口模塊采用通用的RS-485、Modbus RTU通訊規約，電路原理見圖6，能實現遙測、遙控、遙信等功能。

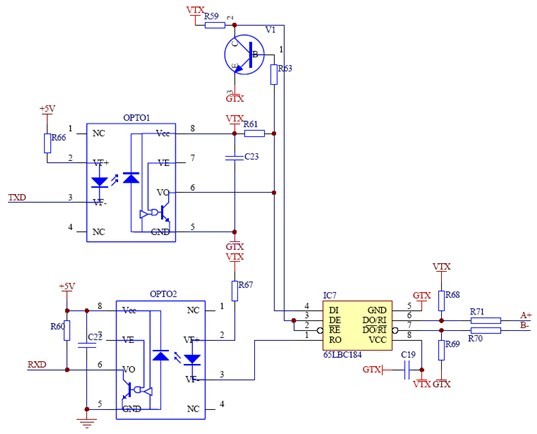

圖6 通訊模塊電路原理
3 實現功能及原理
本設計的主要目的就是采用單個電能芯片來實現對多個回路負載的電流、電壓、功率、電能等參數的測量�？紤]到成本和性能的要求，本設計采用的方案是1個電能芯片加多個電子開關，來實現對3個三相回路的各種電參量的測量和監測。
該方案的實現方式為，將回路的母線電壓接入電能芯片ADE7758的電壓通道，多路負載的電流通過由電子開關在CPU的控制下進行順序分時切換，使ADE7758能夠分時按順序?qū)Ω髀坟?fù)載進行電參量的測量及運算，并將所測得的數據由CPU進行各種處理。
監控單元主機結構分為電源、主板和顯示板3大板塊。其中電源板主要是開關電源、通訊和開關量的元器件布置，主板主要是采樣運算電路、CPU及外圍電路等元器件的布置，顯示板主要是顯示電路元器件的布置�？傮w結構采用模塊化設計，可以根據客戶要求增加或減去各種附加功能。
4 軟件設計方法
系統軟件設計包括以下四個部分：主程序、測量控制模塊、顯示模塊及通訊模塊。
主程序完成上電或復位初始化，復位看門狗，任務調度等功能，程序設計流程如圖7所示。

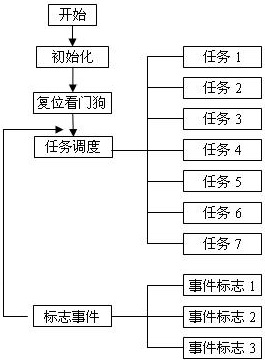

圖7 主程序流程圖
程序初始化包括CPU的 I/O口初始狀態，SPI、I2C、各種定時器、時鐘的配置，RAM的初始化、各種配置信息的引導。
任務調度主要分為7個任務。1～3---回路1～3的數據采集， 4---電量信息顯示，5---通訊任務，6---故障判斷及輸出，7---電能累積處理。
任務由外部中斷來觸發。
事件標志主要有：編程設置、裝置校準、故障復位及其他信息配置。
中斷主要有：外部中斷1---數據采集，定時器中斷1---LED動態顯示，定時器中斷2---開關監視、故障判斷，軟時鐘RTI---顯示事件標志，通訊中斷---數據接收和發送。
通訊收發處理、顯示和電參量的測量控制均以中斷方式實現，優先級順序?yàn)椋捍谕ㄓ嵵袛啵ㄗ罡撸@示中斷→測量控制中斷（最低）。
系統通訊采用標準MODBUS-RTU規約，便于上位機管理軟件設計，與其他網絡儀表組網使用，實現對供配電系統的完整監測。
