臺達網絡產品在城鎮污水處理中的應用
廣州品鑫機電科技有限公司
收藏本文     查看收藏

基本介紹

    該污水處理項目為國家投資項目,設計方為某設計院,承建方為重慶某建筑公司。污水處理工藝采用淹沒式生物膜法(DEST)。污水處理廠日處理能力為近期2000m3/d,遠期1.0×104m3/d。

設備介紹:
   該項目中自控系統應采用集散型計算機控制系統,由可編過程控制器(PLC)及自動化儀表組成的檢測控制系統----現場控制站,對污水處理廠各過程進行分散控制;再由通訊系統和監控計算機組成的中央控制系統對全廠實行集中管理。各分控站與中央控制室之間由工業型以太網絡進行數據通訊。
    三個現場控制站相距較遠,均分別由28SV主機+I/O模塊實現現場的控制與信號采集;同時均通過EN01-SL經由以太網交換器與上位機組態軟件進行通訊。這樣,中央控制系統(上位機)就可通過以太網(協議格式為MODBUS TCP/IP)方便快捷的對三個現場控制站進行遠程操作與監控以及數據采集。
    另外,1號站和2號站需要根據現場實際情況進行頻繁操作,故可以使用HMI通過RS232來聯結28SV主機,進行現場就近控制。

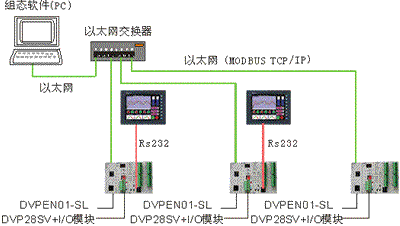

設備示意圖:



應用規劃及效果:

整個自控系統的主要技術指標如下:

工業型總線速率
  10M/100Mbit/S
 常規標準信號
  4~20mADC,1~5V
 現場總線通信距離
  1km(不加中繼)
 現場控制站數據處理
  1K程序周期<0.1ms
 現場控制站I/O點數
  242  DI/DO,15  AI/AO






    1.以太網通訊數據傳輸量大、距離遠、速度快,能使中央控制室及時有效的控制和監控多個現場控制站;且方便易操作。
    2.現場通過HMI直接由RS232控制PLC主機,可視現場設備的實際運行情況或生產工藝要求來隨時進行控制或修改操作;界面友好而直觀。

推薦系統配置:
產品
數量
類型
世紀星7.12
1
組態軟件(安裝于工業PC)
EDS-316
1
MOXA工業以太網交換機
DOP-AE10THTD
2
臺達HMI
DVP28SV11R
3
臺達PLC
DVPEN01-SL
3
PLC以太網模塊
DVP16SM11N
14
Slim系列I/O擴展模塊
DVP08SN11R
8
Slim系列I/O擴展模塊
DVP06AD-S
5
Slim系列A/D擴展模塊
DVP04DA-S
2
Slim系列D/A擴展模塊
配件
若干
端子、繼電器等
