Haiwellbus協議是海為公司定義的用于海為PLC之間數據交換的主從式通訊協議，網絡采用RS485總線結構，具有離散或連續的混合型數據傳輸能力，有很高的通訊速度和通訊效率，一次通訊最大可完成30筆數據的交互。
當單臺PLC的控制能力不足或控制設備之間距離比較分散時，往往需要采用多臺PLC進行分站控制，各PLC分站之間根據需要進行數據交互。

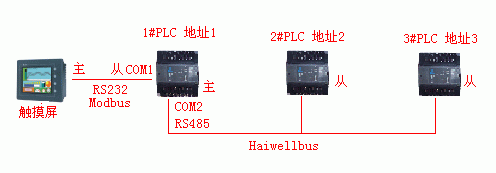

海為PLC具有強大的聯網功能，站與站之間既可以采用Haiwellbus協議進行數據交互，也可以采用標準Modbus協議進行數據交互，無論采用何種協議，從站PLC都不需要編寫任何程序，只需要在主站PLC中編寫讀或?qū)懨�。圖示如下：
Haiwellbus協議的通訊指令有二條，分別是HWRD（Haiwellbus讀指令，須定義“Haiwellbus讀通訊表”）和HWWR（Haiwellbus寫指令，須定義“Haiwellbus寫通訊表”）。

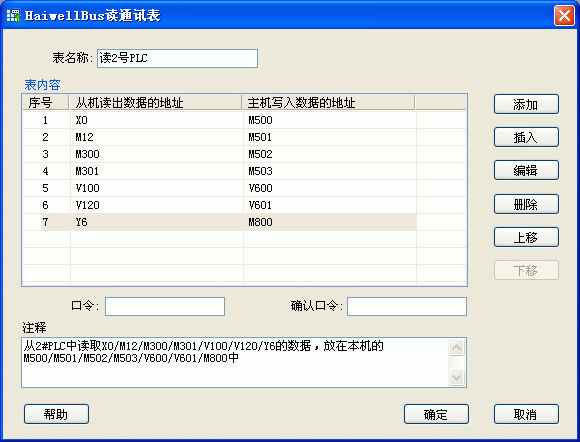

假如1#PLC需要從2#PLC中讀取X0/M12/M300/M301/V100/V120/Y6的數據，放在本機（1#PLC）的M500/M501/M502/M503/V600/V601/M800中，定義一個名稱為“讀2號PLC”的“Haiwellbus讀通訊表”如下：

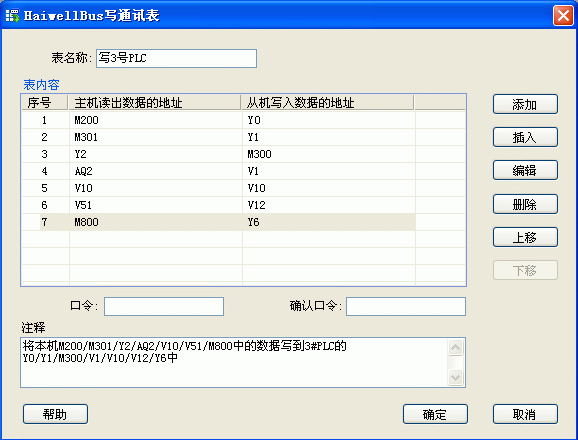

假如1#PLC需要將本機（1#PLC）M200/M301/Y2/AQ2/V10/V51/M800中的數據寫到3#PLC的 Y0/Y1/M300/V1/V10/V12/Y6中，定義一個名稱為“寫3號PLC”的“Haiwellbus寫通訊表”如下：

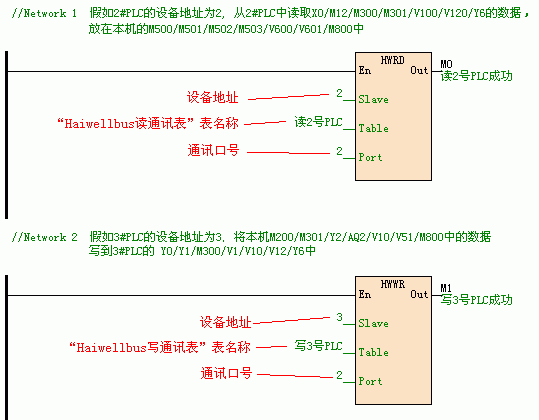

Haiwellbus協議的通訊程序非常簡單，只要2條指令就完成了站與站之間的數據交互，如下圖：
|
