分體式LCD顯示馬達控制與保護單元
趙波 江蘇安科瑞電器制造有限公司
摘 要:文中通過對LCD、LED實際使用中各自的特點進行分析比較,說明LCD顯示馬達控制與保護單元在實際應用中的優勢。并介紹ARD3新一代LCD顯示馬達控制與保護單元的設計思路、實際應用、產品性能指標、安裝方式。 關鍵詞:馬達保護與控制裝置;ARD3
Design and Application of Motor Protector and Control Device with Split Lcd Operator Panel
Abstract: This paper Key words: motor protector and control device;ARD3
0 引言 伴隨著電子式電動機保護器的大力推廣及應用,客戶對這種新式的電子式保護裝置的應用更加熟悉,同時也對產品的使用提出了更高要求,尤其是參數設定、故障查詢等人機交互方面。
1 分體LCD顯示方案的提出 前一代ARD3電動機保護器分為一體式、分體72F、分體90F,都采用LED(數碼管,以下都以LED代表數碼管)顯示方式。在現場應用中LED顯示方式亮度高,即使在光線不好的地方也可以達到一目了然的效果,使用壽命長,產品價格便宜。 與之相比LCD(液晶,以下都以LCD代表液晶)顯示亮度不夠,在產品附近才有比較好的顯示效果,觀看角度不同效果不同,和我們使用筆記本電腦時,顯示屏旋轉角度不同亮度不同一樣。LCD產品價格較LED要高出較多。 但LCD一次性可顯示數據量較LED多,尤其采用中文顯示時,在國內使用中優勢更加明顯?蛻粼趯前一代LED顯示ARD3進行參數設計、故障查詢上時,多要借助說明書(LED顯示ARD3菜單項共有53項,故障代碼21項),這樣給客戶現場實際應用帶來了一定的麻煩。為了讓客戶應用更加方便,LCD顯示產品應運而生。
2 分體LCD顯示與前一代LED顯示相比所具有的優勢 2.1 測量參數、故障記錄顯示 ARD3可測量三相電流、三相電壓、剩余電流、功率、功率因數、頻率等電參量,LED顯示要借助面板上的發光二極管來確定現在顯示的是哪種電參量,很不直觀,而且還有很多信息無法顯示,例如:開關量狀態、故障記錄等內容。 LCD顯示很好的解決了上述問題,采用128×64點陣式LCD,一屏中可以有4行數據顯示,帶有中文說明,不用再借助面板上發光二極管來表示具體參數。各種菜單項、開光量狀態、故障記錄、運行參數等信息都已中文形式在顯示面板上顯示出來,方便客戶參數、故障查詢、日常維護。LCD可顯示的故障記錄數據時包括:本次電機運行時間、停車具體時間、故障原因、停車時的各種電參量(三相電流、三相電壓、剩余電流等)。 2.2 各種保護功能參數設置 ARD3具有過載、斷相、堵轉、阻塞、不平衡、欠載、剩余電流、起動超時、過壓、欠壓、相序、欠功率等保護功能。實際使用中,這些保護功能不一定全部打開,在保護參數設置時,LED產品需要經過一步二進制到十進制轉化的過程,現場操作人員對這種設置方法不是十分適應。 LCD顯示將各種保護功能使用中文排列好,需要對哪種保護功能進行設置時,直接查找到對應項進入設置即可,在很大程度上方便了客戶的使用。 2.3 控制方面 原LED顯示產品,在顯示面板上沒有起、停操作按鈕,客戶只能通過開關量輸入信號來完成起、停操作。 LCD顯示產品,在顯示面板上自帶起動、停車按鈕,客戶可以在不安裝其它按鈕的情況下,通過LCD顯示面板完成電機起、停操作,從而節省大量元器件和布線工作。 2.4 其他改進方面 分體式LCD顯示部分和ARD3主體部分采用航空接口連接,連接緊靠;使用RS485電平進行連接,增強了產品的抗干擾性和傳輸距離;將各種起動方式歸納在一起,客戶在現場使用時可以自行更改;面板增加了停車、起動、運行、報警、脫扣指示燈,更貼近于客戶實際使用的需要。新一代分體LCD顯示ARD3實物圖如圖1所示。

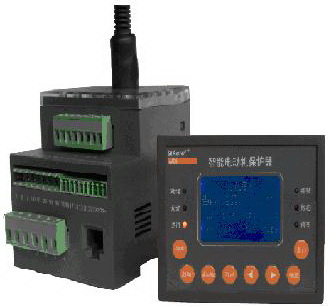

圖1 分體LCD顯示ARD3實物圖
3 分體LCD顯示ARD3產品特點、技術指標介紹 3.1 產品特點 ■ 顯示模塊采用嵌入式安裝,模塊尺寸為90×70,開孔86×66(單位mm),主體采用導軌安裝。 ■ 輔助電源支持AC/DC 110/220V,AC 380V。 ■ 測量功能分為基本測量(電流參數)和增選測量(電壓、功率、相序、剩余電流(接地/漏電流))。 ■ 具有過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流(接地/漏電)、溫度、外部故障、相序、過壓、欠壓、欠功率、tE時間等全面的電動機綜合保護功能。 ■ 8路DI無源干節點輸入,信號電源采用內置DC24V電源。 ■ 4路DO輸出,滿足直接起動,星—三角起動,自耦變壓器起動,軟起動等多種起動方式,通過通訊總線可實現遠程主站對電動機進行實時遙控“起/!辈僮鳌 ■ 抗晃電確保電動機運行不間斷,重起動功能在短時欠壓、失壓時用于電動機分批重起。 ■ 具有標準的RS-485通訊接口,采用Modbus- RTU通訊協議,保證了上位機通訊的快速可靠。 ■ 具有DC4-20mA模擬量輸出接口,直接與DCS系統相接,可實現對現場設備的監控。 ■ 具有系統時鐘和8次故障記錄功能,系統時鐘記錄當前時間(年、月、日、時、分、秒);故障記錄功能記錄電動機發生故障的時間,總的運行時間,故障原因,發生故障時電動機的各種參數值(如三相電流、三相電壓、剩余電流、功率因數、熱容比、電機狀態等)。 3.2 技術指標 技術指標如表1所示。
表1 技術指標
技術參數 |
技術指標 |
輔助電源 |
AC/DC 110 / 220V,AC 380V,功耗15VA |
電機額定工作電壓 |
AC220V / 380V / 660V,50Hz / 60Hz |
電動機額定工作電流 |
2(0.40A-2.00A) |
采用小型專用電流互感器檢測模塊 |
6.3(1.6A-6.3A) |
25(6.3A-25A) |
100(25A-100A) |
250(63A-250A) |
采用外置電流互感器 |
800(250A-800A) |
繼電器輸出觸點容量 |
阻性負載 |
AC220V、6A;DC24V、6A ; |
感性負載 |
AC250V、2A;DC24V、2A ; |
開關量輸入 |
干節點(內置DC24V) |
通訊 |
RS485 Modbus-RTU協議 |
環境 |
工作溫度 |
-10ºC~55ºC |
貯存溫度 |
-25ºC~70ºC |
相對濕度 |
≤95﹪不結露,無腐蝕性氣體 |
海拔 |
≤2000m |
污染等級 |
2級 |
防護等級 |
主體IP20,LCD顯示模塊IP45(安裝在柜體面板時) |
安裝類別 |
III級 |
3.3 過載保護 過載保護是現場是用中最重要的保護之一,用到電機的場所幾乎都開啟此類保護。ARD3采用熱模型保護原理,模擬電機實際發熱情況進行過載保護。ARD3共有8條過載保護曲線供客戶選用,其中曲線5、10、30分別相當于熱繼電器的10A、10、30脫扣級線。過載特征曲線圖(K曲線圖)如圖2所示,過載保護對照表如表2所示。

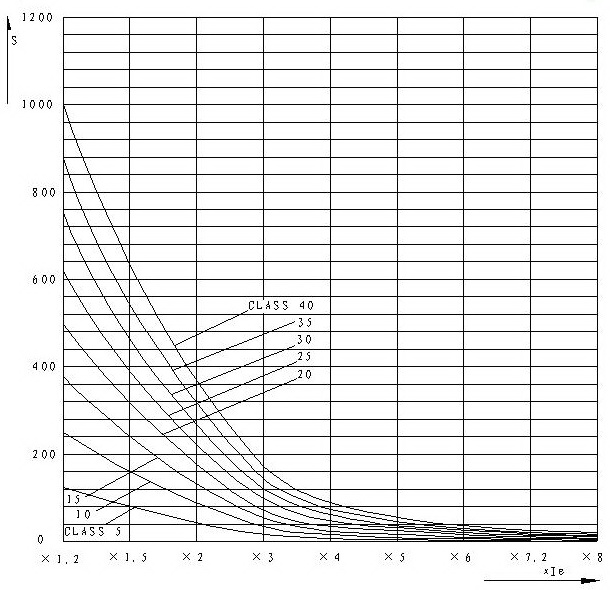

圖2 過載特征曲線圖

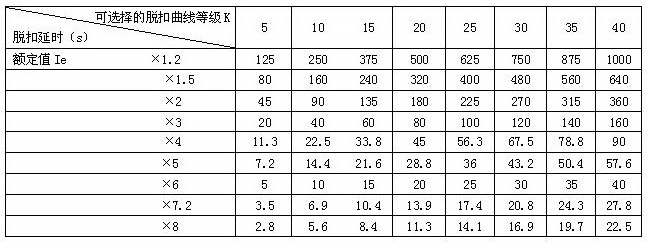

表2 過載保護對照表
4 結束語 通過本文的介紹,可以看出分體式LCD顯示馬達控制與保護裝置,更加符合使用者的要求,保護裝置除可靠完成測量、保護功能,還附有很好的人機交互能力,降低客戶的使用難度,更有利于產品在市場中的大面積推廣。在顯示面板上集成控制功能、電機運行狀態指示功能(起、停、報警、故障),可以替代一部分按鈕、指示燈,為客戶節省成本,減少現場布線工作。 ARD3電動機保護器采用先進的設計方案,集測量、保護、控制、通訊于一身,產品性能安全可靠,可以對電動機實施可靠有效的保護。ARD3電動機保護器在實際使用中完全可以替熱繼電器、溫度繼電器等傳統的電動機保護產品,替代各種指針式電量表、信號燈、電量變送器等常規元件,簡化電動機控制電路,減少柜內電纜連接及現場施工量。
文章來源于:《電工技術》2009年第11期。
