一、Sycon軟件安裝

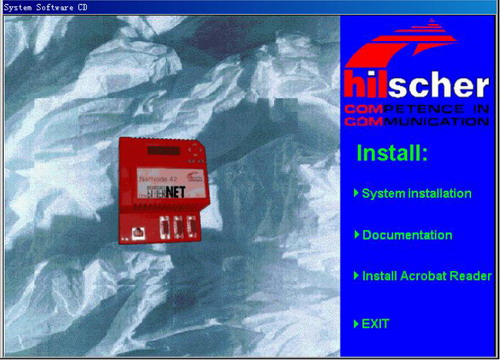

1、 插入NetDevice System Software 07/2002光盤（netLINK光盤），自動運行或手動運行autorun.exe，界面如下：

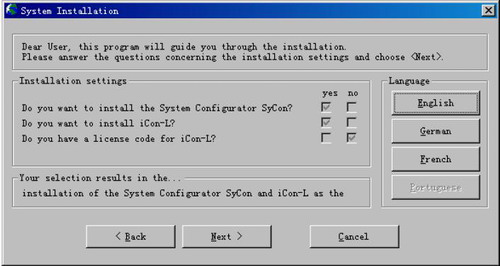

如上，點擊System installation，如下圖所示：

點擊Next按鈕，接受默認安裝選項完成安裝Sycon；

二、IBHnet驅動安裝

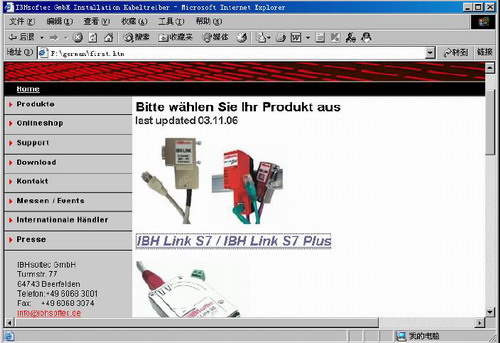

1、 插入IBHnet驅動光盤，如下界面：

點擊IBH LINK S7 / IBH LINK S7 Plus，如下：

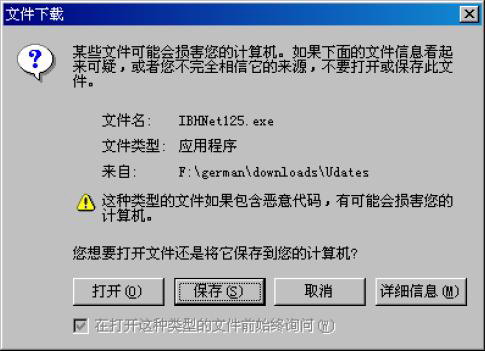

將IBHNet125.exe保存到硬盤，并點擊安裝，接受默認安裝選項至安裝完成。

三、用Sycon配置netLINK

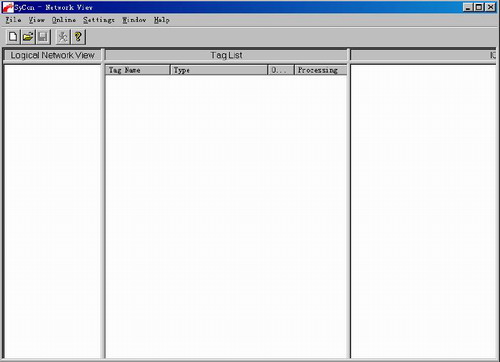

    1、 運行Sycon軟件，如下

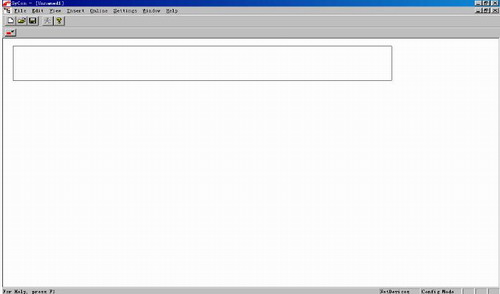

 按按鈕欄第一個按鈕new，如下：

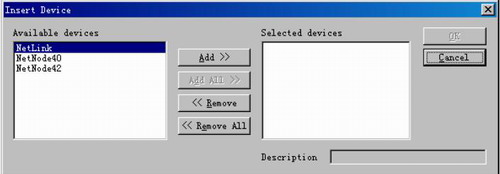

按紅色按鈕device，如下：

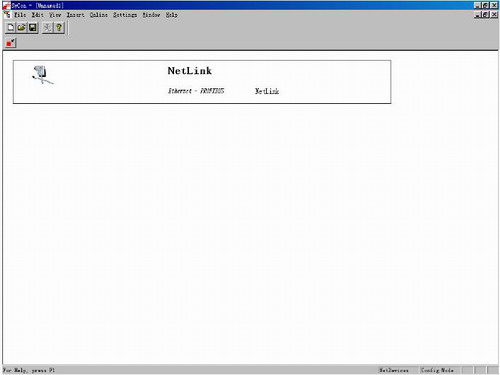

選擇NetLink->Add->OK，然后如下：

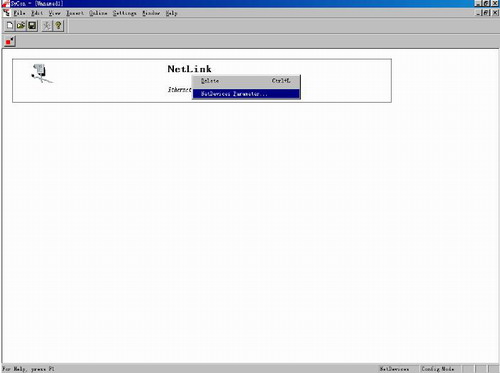

點擊NetLink，鼠標右鍵彈出菜單，選擇NetDevices Parameter…，如下

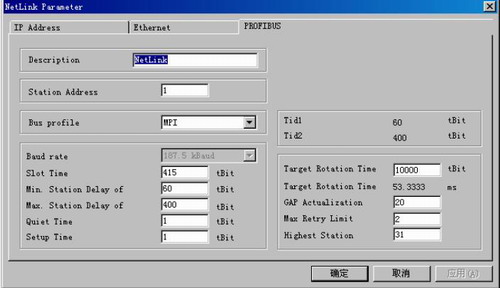

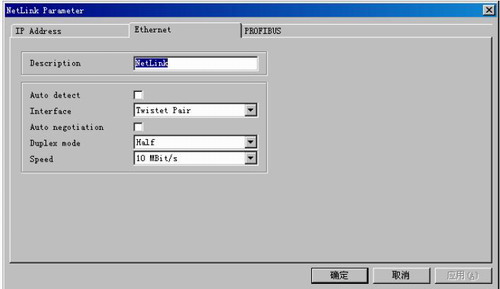

設置如下：




然后保存設置，注意netLINK的IP地址根據實際需要設置；
注：netLINK與PC的聯接的方式：
      1) 默認連接方式：通過交換機連接

      2) 直接連接（需要PC的網卡支持自動識別功能）

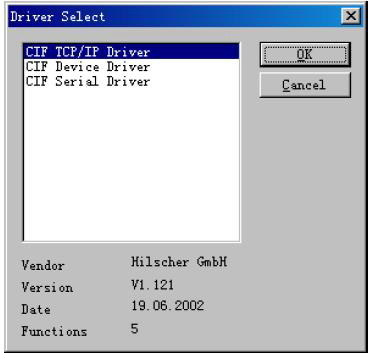

選擇菜單Setting->Device Assignment，選擇CIF TCP/IP Driver，如下：

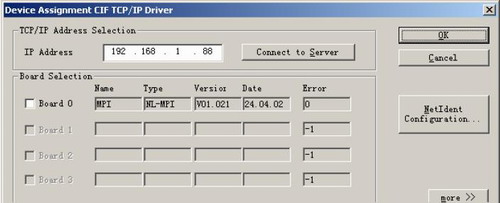

點擊OK，如下：

在上面選擇Board Selection的選項框并點擊OK；

然后選擇菜單Online->Download執行參數下載。

注意：在上面圖片中的NetIdent Configuration按鈕中也可以設置IP地址，但只能在netlink上電三分鐘之內才能允許設置，并且這個新IP地址是臨時的，在netlink再次上電后又會恢復原來的IP地址，因此，只有在Sycon軟件里設置并下載的IP地址才是永久的！這一定要注意！
至此，netLINK的配置就完成了。

四、在step7的Set PG/PC Interface中配置IBHNet驅動連接

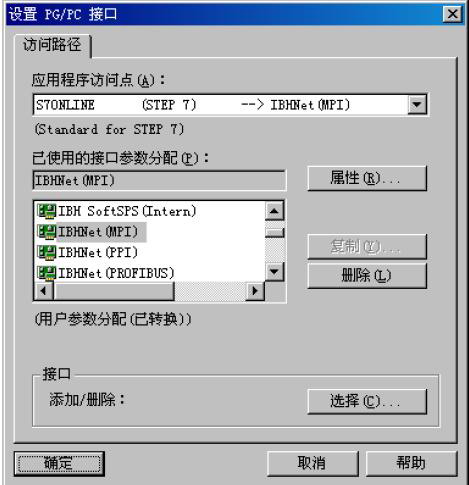

在控制面版中雙擊運行Set PG/PC Interface，如下：

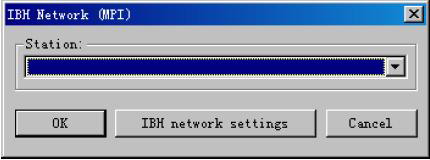

選擇IBHNet（MPI），然后點擊屬性按鈕，如下：

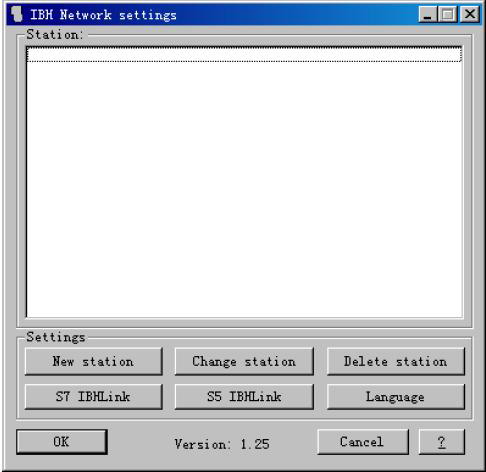

點擊IBH network setting，如下：

點擊New station，如下：

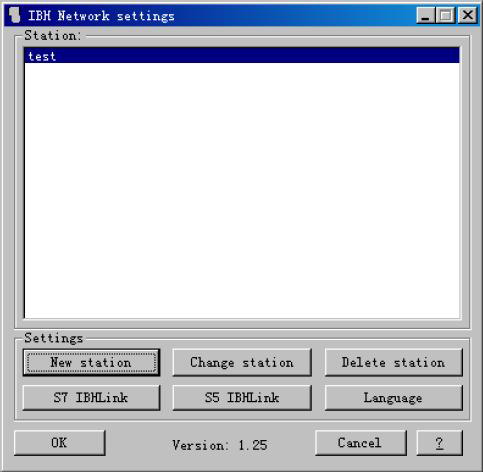

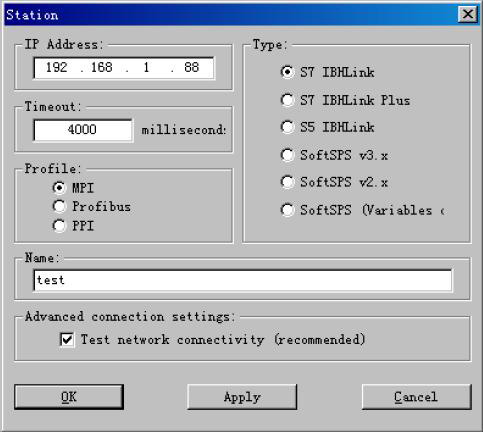

設置好IP地址和Name后點擊Apply和OK，如下：

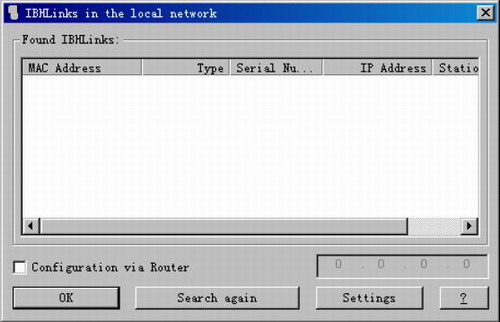

可以點擊S7 IBHLink按鈕，如下：

點擊Search again和Setting進行設置（無需改變參數）；

然后點擊所有的OK按鈕完成Set PG/PC Interface的設置；

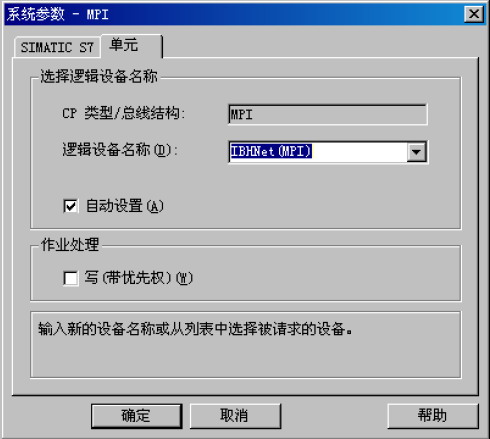

五、運行step7就可以進行通訊；如果需要連接到WINCC，則在WINCC的變量管理中添加SIMATIC S7 Protocol Suite.chn，然后設置MPI連接的系統參數（鼠標右鍵點擊MPI），如下：

選擇IBHNet (MPI)即可；

六、 如果需要和KingView、Ifix、Intouch、MCGS等組態軟件通訊，可以選用我公司的netLINK OPCServer。

七、如有疑問歡迎來電咨詢；
