計量型低壓電流互感器設計與應用
0概述
計量型低壓電流互感器是給電能表和其他類似電器提供電流的電流互感器，廣泛用于對低壓配電系統電流的計量，主要準確（對電流互感器給定的等級）級有：0.2、0.5S、0.2S等。
本文介紹的是一款上海安科瑞自主研發的AKH-0.66G計量型電流互感器，外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用超微晶，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。產品符合國標GB1208-2006。
1工作原理
低壓電流互感器的工作原理如圖1所示，電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。
 此主題相關圖片如下，點擊圖片看大圖：
圖1低壓電流互感器的工作原理
2技術指標
一次電流測量范圍5-2000A，二次電流5A，1A；額定工作電壓AC0.66kV（等效AC0.69kV，GB156-2003）；額定頻率50-60Hz；環境溫度-30℃~70℃，最高耐溫120℃；海拔高度≤3000m；工頻耐壓3000V/1min50Hz；用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所。
3在低壓配電系統中的問題及應用實例
計量用電流互感器在低壓配電系統中，準確級0.2級、0.2S級區分是用戶經常碰到的問題，以及錯誤接線（極性接反）對計量的影響。
3.1準確級0.2級、0.2S級區別見表1
此主題相關圖片如下，點擊圖片看大圖：

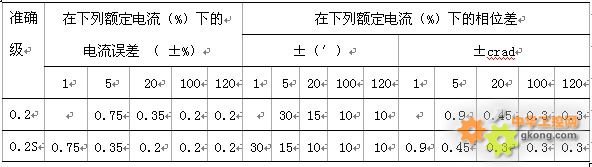

表1誤差和相位差限值
3.2錯誤接線（極性接反）對計量的影響
�。�1）計量接線方式三相三線

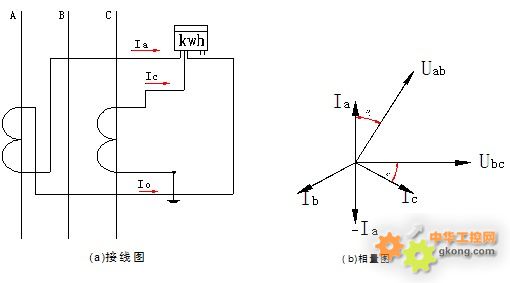

正確接線時的有功功率為：P=Pa+Pc=UabIa.cos(30°+φa)+Ucb.Ic.cos(30°-φc)；三相電路平衡時，Uab=Ucb=√3U，Ia=Ic=√3I，即，P=3UIcosφ；假如A相電流互感器極性接反，祥見接線圖和相量圖
此主題相關圖片如下，點擊圖片看大圖：
這樣我們可以得出：公用線的電流Io是相電流的√3倍；
電能表一的電流滯后電壓的角度為：30°+φa+180°=210°+φa；
電能表二電流滯后電壓的角度為：30°-φc；
所以錯誤接線時的有功功率為：
P´=Pa´+Pc´=Uab.Ia.cos(210°+φa)+Ucb.Ic.cos(30°-φc)=UIsinφ;
若功率因數cosφ=0.9，則當A相計量互感器極性接反，漏計電能為實際計量電能的：
P/P´-1=3UIcosφ/UIsinφ-1=3×0.9/0.4359-1=5.19倍;
(2)計量接線方式三相四線
正確接線時的有功功率為：P=Pa+Pb+Pc=UaIa.cosφa+Ub.Ib.cosφb+Uc.Ic.cosφc；三相電路平衡時，Ua=Ub=Uc=U，Ia=Ib=Ic=I，即，P=3UIcosφ

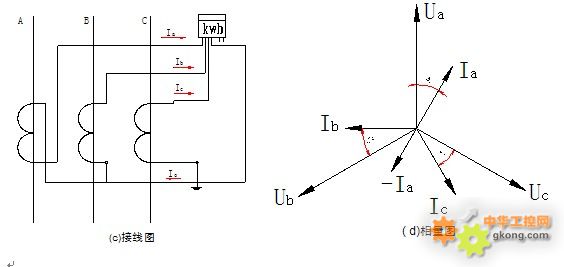

假如A相電流互感器極性接反，祥見接線圖和相量圖
此主題相關圖片如下，點擊圖片看大圖：
這樣我們可以得出：公用線的電流Io是相電流的2倍,A相電流為-Ia；
所以錯誤接線時的有功功率為：
P´=Pa+Pb+Pc=-UaIa.cosφa+Ub.Ib.cosφb+Uc.Ic.cosφc=UIcosφ;
則當A相計量互感器極性接反，漏計電能為實際計量電能的：
P/P´-1=3UIcosφ/UIcosφ-1=2倍；
3.3在使用過程中的注意事項
�。╝）電流互感器在接線時，同名端必須要保持一致，即P1、S1；P2、S2。
（b）電流互感器在正常運行時，二次不得開路，防止二次開路產生高電壓，影響人身和設備安全。
4．報價方案
應用場合外形AKH-0.66/G型準確級出廠價
�。ㄔ�/只）
型號規格
一次電流測量范圍5-6300A，可與計費電能表配套使用
30×30I5-150/5A0.2168
0.5S255
0.2S280
200-400/5A0.2136
0.5S210
0.2S235
40II400-600/5A0.2138
0.5S195
0.2S265
60I600-800/5A0.2160
0.5S195
0.2S270
1000-1250/5A0.5S220
0.2S270
60II600-800/5A0.2184
0.5S205
0.2S280
1000-1250/5A0.5S230
0.2S290
80I750-1000/5A0.2188
0.5S240
0.2S300
1500-2000/5A0.5S250
0.2S310
80II750-1000/5A0.2198
0.5S250
0.2S310
1500-2000/5A0.5S260
0.2S320
100II1000-2000/5A0.5S300
0.2S350
注：計量型低壓電流互感器可按上述報價的70%優惠供應。
5結束語
產品已在上海、深圳、杭州、濟南、內蒙古等地工礦企業工程配電監控系統電能計量中得到應用，降低了投資成本，產生了較好的社會和經濟效益。
