電網用戶側電能質量在線監測系統方案
0． 概述
電網由“發、輸、變、配、用”五個環節組成，作為用戶側的“配、用”電環節消耗著總電能的80%。隨著社會經濟發展，電氣化鐵路、電弧爐、變頻器等沖擊性、非線性、不平衡度負載在電力應用中越來越多，諧波、負序、閃變、電壓暫態等電能質量問題直接影響著電力系統的供電安全。電能是一種商品，其質量問題是供應商和客戶共同關注的問題。用電企業有必要建立電能質量監測系統，實現對整個配電電網電能質量的實時監控。
1. 系統組成
電能質量在線監測系統主要有現場監測層，通訊傳輸層和數據管理層組成，系統拓?fù)浣Y(jié)構見圖1。組網方式有網線、光纖、無線三種模式。
 此主題相關圖片如下，點擊圖片看大圖：

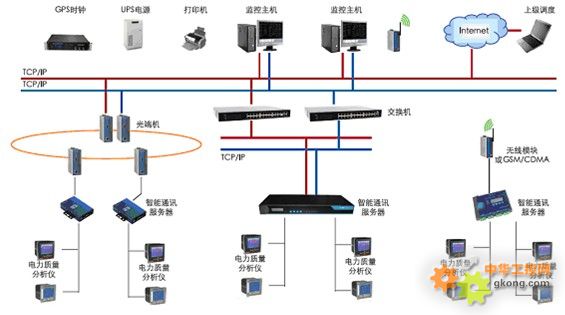

圖1 電能質量在線監測系統
1.1現場監測層
現場安裝各類電能及電能質量監測設備，要求具有通訊功能。主要產品有ACR330ELH、ACR320ELH、ACR230ELH、ACR220ELH等電力儀表，主要功能見表1.1。
型號 主要功能 開孔尺寸
ACR220ELH 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；THDu、THDi、2-31次各次諧波分量；四象限電能、RS485/Modbus、LCD顯示 88X88
ACR320ELH 108X108
ACR230ELH LCD顯示、全電參量測量（U、I、P、Q、PF、F、S）；四象限電能計量、復費率電能統計；THDu，THDi、2-31次各次諧波分量；電壓波峰系數、電話波形因子、電流K系數、電壓與電流不平衡度計算；電網電壓電流正、負、零序分量（含負序電流）測量；4DI+3DO（DO3做過壓、欠壓、過流、不平衡報警）；RS485通訊接口、Modbus協議 88X88
ACR330ELH 108X108
1.2 通訊傳輸層
為了將監測層設備采集的數據傳送到服務器而負責數據通訊傳輸?shù)脑O(shè)備，主要有通訊管理機、串口服務器、網絡交換機等。數據采集終端通過串口與監測層設備通訊，讀取其中數據，并進行初步分析、整理，將數據保存在本地SD卡中，之后將數據傳輸給無線通訊模塊。無線通訊模塊采用射頻技術，在現場組成無線局域網絡，將各點數據采集終端整理的數據收集并傳輸?shù)胶笈_(tái)服務器，也可用網線或光纖的方式傳輸數據。
1.3 數據管理層
對采集數據進行存儲、解析及應用的過程，包括服務器架設、各種軟件的應用。
2. 系統功能
2.1 標準的監測系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況；龐大的系統具有多畫面切換及畫面導航的功能；分散的配電系統具有空間地理平面的系統主畫面。主畫面可直接顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新。監測系統配電一次圖見圖2。
此主題相關圖片如下，點擊圖片看大圖：

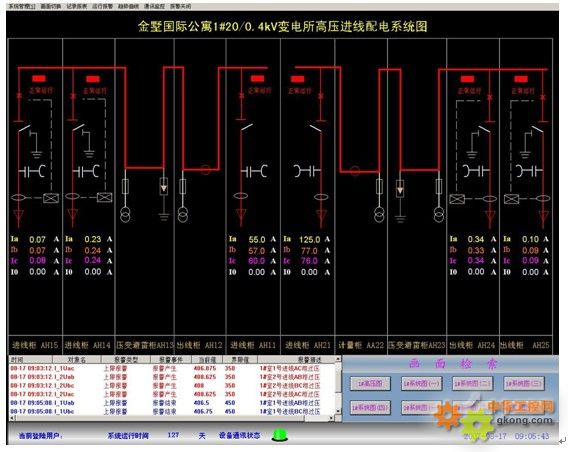

圖2 監測系統配電一次圖
2.2 用戶管理
可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。如對某重要回路的合/分閘操作，需操作員級用戶輸入操作口令，還需工程師級用戶輸入確認口令后方可完成操作。
2.3 數據采集處理
通過Acrel-2000型電力監控系統可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、功率、功率因數、頻率、諧波、不平衡度、電流K系數、電話波形因子、電壓波峰系數、電能、溫度、開關位置、設備運行狀態等），將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示（總系統功率、負荷最大值、功率因數上下限等），并對重要信息量進行數據庫存儲。見圖3。
此主題相關圖片如下，點擊圖片看大圖：

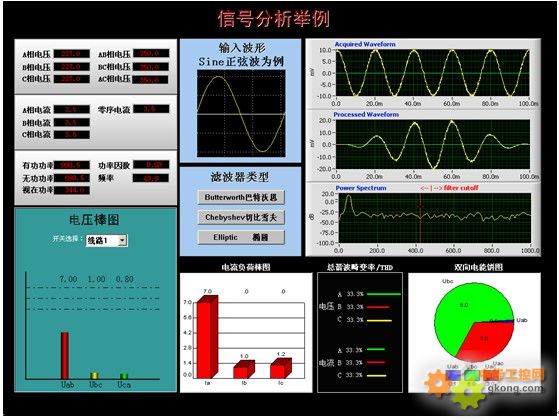

圖3 數據采集處理
2.4 趨勢曲線分析
系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。
2.5 報表管理
系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動設計�？勺詣�(dòng)生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表，操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表，根據復費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。
3. 報價方案
3.1 數據管理層報價
名稱 型號 單位 面價（元）
監控主機 IPC610H/PIV2.8G/1G/120G/16*DVD
/KB+MS/D-Link530+外設 臺 8500
顯示器 三星19寸液晶顯示器 臺 3000
三星22寸液晶顯示器 臺 3800
打印機 HP LaserJet.1020 A4 臺 2500
EPSON-LQ1600KIIIH A3 臺 4000
UPS電源 山特C1KS 臺 5000
山特C2KS 臺 6500
通訊線纜 五類線 米 4.6
屏蔽雙絞線RVVP 2*1.0 米 5.6
光纖（多模） 米 6.6
通訊機柜 1200*600*600 面 3000
2200*600*600 面 5000
監控軟件 Acrel-2000電力監控組態軟件V6.0 系統組態軟件
圖形組態軟件
電能管理軟件
數據庫軟件 套 3萬
4萬
6萬
8萬
10萬以上
雙機版 套
數據轉發 每+1用戶 套 3000
Web發布 每+1用戶（總用戶≤5） 套 5000
3.2.通訊傳輸層報價
名稱 型號 單位 面價（元） 遠距離傳輸
光電轉換 HTB-1000 只 750
終端盒 只 60
尾纖 面 50
耦合器 面 50
熔接點 個 50
通訊轉換 拓展卡ACRNET-PIC/4 塊 3000 擴展卡
串口服務器ACRNET-PORT(2口) 只 3000 串口服務器
串口服務器ACRNET-PORT(4口) 只 5500
通訊前置機ACRNET-UC02(2口) 只 4000 通訊前置機
通訊前置機ACRNET-UC04(4口) 只 6000
通訊前置機ACRNET-UC08(8口) 只 11500
通訊管理機ACRHMI 臺 30000 人機界面
組網設備 網絡交換機EDS-208 臺 3000 局域組網
網絡交換機EDS-408 臺 8500
3.3 電能質量分析儀表報價
應用場合 電力質量分析儀 單位 型號 面價（元）
低壓重要回路 臺 ACR220ELH 4280
ACR320ELH
高壓重要回路或低壓進線柜 臺 ACR230ELH 4860
ACR330ELH
4. 結束語
隨著社會經濟的發展及電力的廣泛應用，電能質量分析管理已成為電網用戶側配電系統建設的必然選擇，本文介紹的電力質量分析儀，可以實現對電能的在線監測，實現對采集數據的分析、處理，并生成各種電能及電能質量報表、分析曲線、圖形等，便于電能的分析、研究。該產品及系統在奧運會臨時配電中心、蘇州金墅國際公寓等項目中運行，取得了較好的社會效益和經濟效益。
