有人曾說過
“想由企業總部集中管理散落于各地分公司的設備，這真是一項極大的挑戰�？�WAN聯機的建立及使用固定IP，通常意味著需要大量的經費。為了更經濟的建立主機與終端設備間的因特網聯機，就需要一個更有效的網絡架構。”
AggreGate為位于局域網絡的連網服務器(固定功能或是可程序化功能)，提供3種網絡功能聯機的方式。
§ 聯機功能(Link Service)： 完整的將位于設備及計算機的數據完成交換，并避開防火墻的阻擋。
§ 動態DNS功能：協助無固定IP位置的設備，經由DNS取得IP位置。
§ HTTP Proxy 功能：協助使用者經由因特網的方式，進入屬于各個局域網絡下聯機設備的網頁及數據。
以下是三種跨網段(WAN)的聯機說明及圖示：
Link Service
在一般WAN的環境下，因?yàn)橄铝械囊蛩貢?huì)使得不同結點(host)的通訊變的不是很容易：
固定IP位置數量的不足
目前許多的網絡IP位置已經不足，尤其是我們常用的因特網。為因應這樣的問題，有許多的方式讓你能很容易的取得IP位置，以下是幾個實際的例子：
§ 動態 IP位置，以依據主網域IP的位置隨時變更。
§ NAT (網絡地址轉換)，可讓多臺主機以同一個外部IP位置，與因特網聯機。
上述的技術可以讓每一部主機都可以建立向外的聯機功能，例如去瀏覽網頁。但反向來看，要讓外部設備主動與主機建立起聯機關系，就變的很困難或完美的不可能。因?yàn)閯?dòng)態IP或完全沒有自已的外部IP位置，所以很難知道目前要聯機的IP位置。
所以唯一的方式就是以固定IP的方式，來建立每個設備間的聯機。例如你要先向你的ISP租用固定IP，實際來說一個IP的租用費用不是很高，但是當你的系統有成千上百的設備都需要固定IP時，所有的IP租用費用就是一筆可觀的費用了。雖然你有可以有自已的WAN，IP位置看起來像的不用錢一樣。但其實每個固定IP還是需要花費你一些管理的費用。

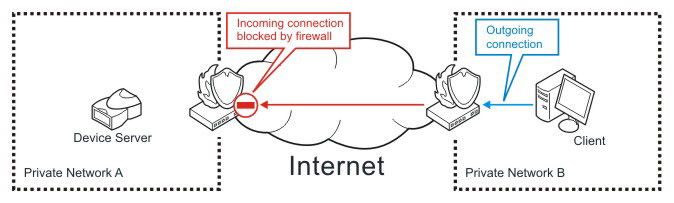

防火墻會阻擋外來的信息
假設你所取得足夠的固定IP位置，但在你眼前還有一個更大的難題…你必須正確的連接連網服務器，而這表示外來的訊號會經由防火墻而被阻擋。防火墻會阻擋未知的外來訊號及聯機，除非你開放其中的端口讓外部的聯機可以直接連到內部的網絡。但這樣會增加設定的工作量，同時也增加安全防護的漏洞(更多未經防火墻管制的外部聯機，正表示更高的網絡危險性)。
一個可行的方案是將所有聯機的連網服務器均設定為向外聯機(outbound connection)，指向特定一個網絡主機。這可以解決租用過多的IP位置問題，所以你只需要一個固定IP位置就足夠了。但是…這也表示只有這臺特定的主機能與所有的連網服務器聯機。一旦要對個別的連網服務器做調整，就必須回到網服務器所在的內部網絡，逐一進行。實際上這樣的方案在實行上還是有它的缺點。
所以什么樣的方式可以讓連網服務器及所聯機的主機間，在位于不同的局域網絡、防火墻重重的阻擋、變動的IP位置…等困難的情況下建立雙向的聯機？Link Service就是解決所有問題的答案。

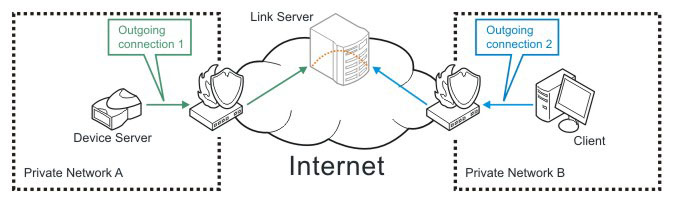

Link Service
通常來說要建立向外聯機，要比接受一個進入聯機來的容易。不幸的是在建立雙向的聯機上，總有一端要接受進入的聯機要求。
集博LinkServer提供一個解決的方案，讓建立聯機的雙方可以透可“中介者“(Link Service)完成聯機，而雙方都只需要 建立向外聯機。
這就像你和你的朋友做用ICQ或MSN，事實上你們雙方是連到一個集中的服務器上。你和你朋友都不會使用固定IP，唯一有固定IP的是服務器。雙方都使用向外聯機，所以不需設定防火墻，雙方也不需固定IP位置。
Link Service就是使用這樣的概念，不同的是它是專為集博的連網服務器所開發的軟件！你可以讓位于現場的連網服務器使用outbound connection與Link Service聯機。當主機要與現場的連網服務器聯機時，也可以使用outbound connection與Link Service聯機。雙方都藉由LinkServer的協助，完成雙向的聯機。

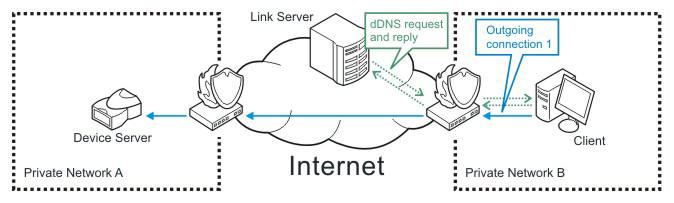

動態DNS功能
Link Server的缺點在于在聯機的速率上會比直接聯機的方式，要來的慢。那是因?yàn)樗械臄?shù)據都必須先經由LinkServer完成聯機。
這個問題對于數據傳輸量小的應用，并不會是個問題。但是有時侯在考慮傳輸速度時，你還是希望設備與主機雙方能直接聯機。但問題就出在于會經常改變的浮動IP位置，這也是ADSL最常使用的聯機方式。
對于浮動IP，你需要一個方法能追蹤IP的變化(來解決浮動IP的問題，并讓IP變成相對“穩定可追蹤“)。并讓你知道聯機的連網服務器屬于那一個網域。
這些需求就是dDNS功能所能提供的。在dDNS功能下，每一個連網服務器會取得一個"host name"，格式就像dev1.abccorp.dev.srv1.com(在這個例子里，domain name就是srv1.com)。你可以使用這個host name來與你的連網服務器直接聯機，就算IP位置變更了，所對應的URL還是相同。
既然以直接聯機方式與連網服務器建立聯機，中間防火墻阻擋的問題就必須要妥善的設定。雖然防火墻設設定上會比Link Service來的復雜，但這可以加速數據量的傳輸。
在動態DNS模式下，連網服務器只有在一開始設定的時侯才會連結LinkServer。一旦由DHCP服務器取得IP位置后，就不再與LinkServer聯機。相對于Link Service模式，連網服務器與主機間的數據傳輸將不再透過LinkServer方式對傳，而是像一般的連網服務器直接與主機聯機對傳。

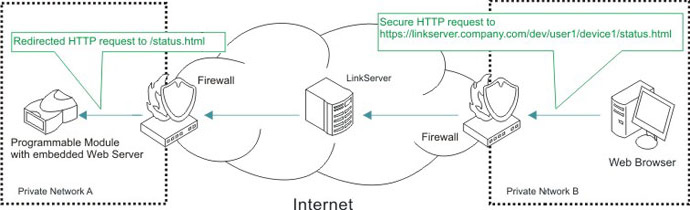

HTTP Proxy 功能
假如你有成千上百的連網服務器，而每個服務器均內建有一定數量的網頁供外部進行網頁管理監控之用。在固定IP的狀況下，我們很容易就能透過這些內建的網頁進行網頁管理功能。但實際上連網服務器所在的位置多有防火墻保護，而固定IP也要耗費不少錢。這樣的情況使得與連網服務器直接聯機變得很不容易。而HTTP Proxy功能提供一個通用的方式，可經由LinkServer直接與連網服務器聯機。原理如下：
§ 內建管理網頁的連網服務器使用HTTP Proxy模塊，與LinkServer聯機。
§ 使用者相看其中特定連網服務器的網頁管理頁面，所以使用網絡瀏覽器，開啟如http://linkserver.bigcompany.com/dev/admin/dev1/data.html的網頁。
§ 由網絡瀏覽器傳送的HTTP指令會由LinkServer接收并進行處理。
§ LinkServer會導引HTTP指令到最近建立聯機關系，host name為admin.dev1的連網服務器。
§ 這個連網服務器會進行指令處理，并傳回data.html頁面給LinkServer。
§ LinkServer再將這個頁面?zhèn)魉椭辆W(wǎng)絡瀏覽器。
以下的實際案例，以Link Serveice的方式為大家說明實際應用的執行及好處。
實例
Limton是一家系統整合商，業務范圍為考勤、門禁、安防、影像監視及AIDC(自動辨識及數據匯集)系統。
巴基斯坦國家石油公司(Pakistan State Oil)是該國在油業的領導者，占有該國石油礦藏的82%。
難題
當巴基斯坦國家石油公司提出需求，需要一個分布式的考勤系統以管理分布于該國的23個分公司，于是他們請Limton協助建立這樣的系統。
Limton之前為他們裝設掌形考勤設備，這個設備運作相當良好，但在聯機上只依靠RS232通訊端口，而沒有內建的網絡聯機功能。所以每個分公司都是獨自匯集各自的數據，并產出管理報表后上報給總公司。這樣的方式容易造成人工錯誤的發生，同時也很難去驗證。
該公司于是決定以E Mail的方式，由總公司集中匯集各地考勤設備的數據，并完成考勤數據處理。但又再一次的因?yàn)?/SPAN>E Mail及人工操作的因素，產生許多無法管理的問題。
解決方案
最終解決的方法是讓各地的考勤設備直接與總公司的計算機聯機！所以每個考勤設備都預先連結集博的串行埠連網服務器，而現在要解決的問題就是讓所有的設備，能經由因特網與總公司的計算機聯機。以往的方式是使用真實的固定IP進行聯機，而實際上來說這種方式的花費極大，尤其是大規模的網絡架構。
這段的因特網就以AggreGate的技術，取代以往的固定IP架構。每個設備只需開機時自動建立一個向外的網絡聯機，到AggreGate LinkServer上就可以了。之后AggreGate就會開始匯集各個設備的數據，并提供強大的工具供設備設定及數據分析之用。
目前系統運作一切順利，未來會擴大運用。預估會有超過80個分公司的設備會加入這個系統。
好處
§ 可減少人工操作成本及錯誤的形成�？扇〈緜魉兔總�(gè)設備資料的人工操作及所造成的錯誤，每年可以節省數百小時的工時。
§ 節省80固定IP位置的采購費用，或是虛擬專線網絡(VPN)主機的費用。
§ 取得完整的數據處理及導出的系統！先進的設備管理及實時的設備監控功能，可以在系統出現問題時立即通知指定的人員進行處理。
|
