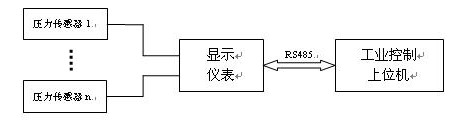

選用昆山雙橋傳感器測控技術有限公司生產的絕壓、表壓、差壓、微型、高溫、液位等高精度傳感器/變送器，配備高性能智能顯示儀表，即可組成小型壓力測量顯示系統。顯示的通道數根據用戶現場的測量要求可靈活增加或減少，并可通過開發的通訊軟件將所有通道的測量值顯示在用戶的控制上位機。系統框圖如下：
智能顯示儀表可輸入標準電壓、電流信號，量程自由設定，二或四報警點可選，繼電器輸出或RS232/RS485通訊接口或者變送電流輸出可選，采樣周期0.25秒，基本誤差±0.5% FS±1個字。
儀表通訊軟件用于顯示儀表和控制上位機的連接通訊。軟件提供多通道（通道數可選）監測功能，可實時監測多個儀表。除了能對儀表的數據進行實時顯示外，還可以修改儀表的參數，實現儀表的遠程監控。儀表通訊軟件界面如下：
工程實例： 沈陽某單位溫度壓力測量系統
工程簡介： 溫度壓力測量系統選用高精度耐高溫壓力變送器和高精度溫度傳感器測量被測容器的溫度壓力值，每一只被測容器的溫度壓力值經過傳感器檢測后在現場的顯示儀表上顯示，并最終通過儀表的RS485接口將80只壓力容器的溫度壓力值集中到控制上位機上顯示。控制上位機軟件按照客戶的具體要求，可單幅或多幅同時顯示單個或多個被測容器的壓力溫度值，具有實時記錄存儲功能，并可根據用戶要求生成歷史報表和溫度曲線圖。

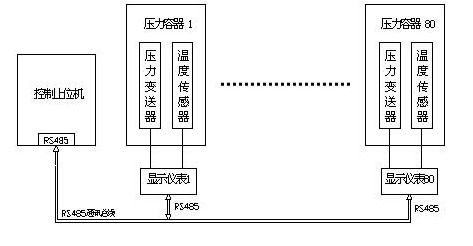

溫度壓力測量系統框圖如下：
|
