電抗器reactor 依靠線圈的感抗阻礙電流變化的電器，電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，最通俗的講，能在電路中起到阻抗的作用的東西，就叫它電抗器所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。
 電抗器 電抗器reactor 依靠線圈的感抗阻礙電流變化的電器，電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，最通俗的講，能在電路中起到阻抗的作用的東西，就叫它電抗器所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。
 電抗器 英文：Shunt reactor
電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。
由于采用了電抗器，在發生短路時， 電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。電抗器作為無功補償手段，在電力系統中是不可缺少的。并聯電抗器：發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵心式電抗器由于分段鐵心餅之間存在著交變磁場的吸引力，因此噪音一般要比同容量變壓器高出10dB左右。限流電抗器：限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。阻尼電抗器(通常也稱串聯電抗器)與電容器組或密集型電容器相串聯，用以限制電容器的合閘涌流。這一點，作用與限流電抗器相類似濾波電抗器濾波電抗器與濾波電容器串聯組成諧振濾波器，一般用于3次至17次的諧振濾波或更高次的高通濾波。直流輸電線路的換流站、相控型靜止補償裝置、中大型整流裝置、電氣化鐵道，以至于所有大功率晶閘管控制的電力電子電路都是諧波電流源，必須加以濾除，不讓其進入系統。電力部門對于電力系統中的諧波有具體規定。
電抗器的接線分串聯和并聯兩種方式。串聯電抗器通常起限流作用，并聯電抗器經常用于無功補償。主要用于無功補償和濾波．
1、半芯干式并聯電抗器：在超高壓遠距離輸電系統中，連接于變壓器的三次線圈上。用于補償線路的電容性充電電流，限制系統電壓升高和操作過電壓，保證線路可靠運行。
2、半芯干式串聯電抗器：安裝在電容器回路中，在電容器回路投入時起
電抗器-分類
依靠線圈的感抗起阻礙電流變化作用的電器。電抗器可按用途、按有無鐵心和按絕緣結構分類。
 電抗器 1、按用途分為7種。
①限流電抗器:串聯在電力電路中，用來限制短路電流的數值。②并聯電抗器：一般接在超高壓輸電線的末端和地之間，用來防止輸電線由于距離很長而引起的工頻電壓過分升高，作無功補償用。
③通信電抗器：又稱阻波器，串聯在兼作通信線路用的輸電線路中，用來阻擋載波信號，使之進入接收設備，以完成通信的作用。
④消弧電抗器：又稱消弧線圈，接在三相變壓器的中性點和地之間，用以在三相電網的一相接地時供給電感性電流，來補償流過接地點的電容性電流，使電弧不易持續起燃，從而消除由于電弧多次重燃引起的過電壓。
⑤濾波電抗器：用于兩個方面，一是用于減小整流電路中直流電流上紋波的幅值；二是和電容器構成對某種頻率能發生共振的電路，用以消除電力電路某次諧波的電壓或電流。
⑥電爐電抗器：和電爐變壓器串聯，用來限制變壓器的短路電流。
⑦起動電抗器：與電動機串聯，用來限制電動機的起動電流。
2、按有無鐵心可分為2種。

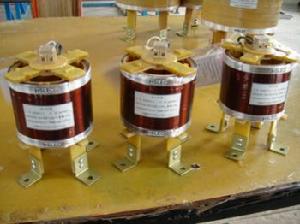

①空心式電抗器:線圈中無鐵心，其磁通全部經空氣閉合

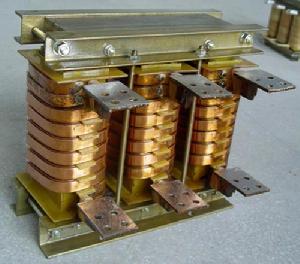

②鐵心式電抗器：其磁通全部或大部分經鐵心閉合。鐵心式電抗器工作在鐵心飽和狀態時，其電感值大大減少，利用這一特性制成的電抗器叫飽和式電抗器。
3、按絕緣結構又可分為2種。
①干式電抗器：其線圈敞露在空氣中，以紙板、木材、層壓絕緣板、水泥等固體絕緣材料作為對地絕緣和匝間絕緣。
②油浸式電抗器：其線圈裝在油箱中，以紙、紙板和變壓器油作為對地絕緣和匝間絕緣。
 電抗器 電力系統中所采取的電抗器 常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。 220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的�？梢酝ㄟ^調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，主要包括：
(1)輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。
(2)改善長輸電線路上的電壓分布。
(3)使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動 同時也減輕了線路上的功率損失。
(4)在大機組與系統并列時 降低高壓母線上工頻穩態電壓，便于發電機同期并列。
(5)防止發電機帶長線路可能出現的自勵磁諧振現象。
(6)當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。
 電抗器 電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。因此，為了滿足某些斷路器遮斷容量的要求， 常在出線斷路器處串聯電抗器， 增大短路阻抗， 限制短路電流。
由于采用了電抗器，在發生短路時， 電抗器上的電壓降較大，所以也起到了維持母線電壓水平的作用，使母線上的電壓波動較小，保證了非故障線路上的用戶電氣設備運行的穩定性。
電抗器-電抗器產品名稱及功能

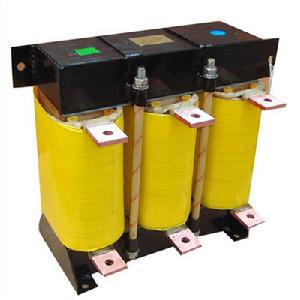

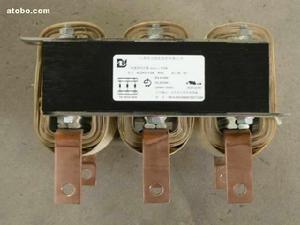

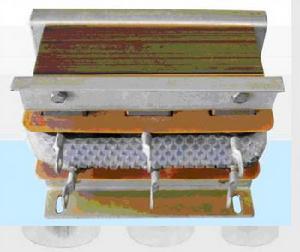

1、進線電抗器：亦稱換相電抗器，用于電網進線中，通過的是交流電流，進線電抗器的作用是限制變流器換相時電網側的壓降和晶閘管的電流上升率di/dt和電壓上升率du/dt，以及并聯變流器組的解耦。
2、并聯電抗器：里面通過的交流，并聯電抗器的作用是補償系統的容抗。通常與晶閘管串聯，可連續調節電抗電流。
3、串聯電抗器：里面通過的是交流，串聯電抗器的作用是與補償電容器串聯，對穩態性諧波（5、7、11、13次）構成串聯諧振。通常有5~6%電抗器，屬于高感值電抗器。
4、調諧電抗器：里面通過的是交流電，串聯電抗器的作用是與電容器串聯，對規定的n次諧波分量構成串聯諧振，從而吸收該諧波分量，通常n=5、7、11、13、19
電抗器-電抗器產品型號說明
 產品型號說明
電抗器-電抗器訂貨須知
產品型號 額定電壓V（相） 額定電流A（相）
額定工作電壓V（指網線電壓） 額定電感量mH（相） 絕緣等級
其他特殊要求在技術協議中再行規定
|
