一、現場工況：
測原油（含水）、有脈沖涌動；DN50～80；4~6MP；常溫；
二、方案思路：
原油有高粘性、管道有高壓力、含水量大時有導電性、高振動性等特點，根據以上特性，可以選擇電磁流量計、渦輪流量計、超聲波流量計。各種流量計特點如下：
1.
電磁流量計：要求被測介質具有導電性，介質流動時無壓損，因壓力大，要求電磁流量計內襯為高度耐磨的陶瓷，采用法蘭安裝，精度等級0.5％；缺點是維修更換時需要斷流拆卸。
2.
渦輪流量計：要求被測介質具有低粘性、少雜質，因?yàn)樵椭泻�、流速大，可以采用渦輪流量計。當介質中含有雜質時，要在流入方向加過濾網，法蘭安裝，精度等級0.5％。缺點：流量計能產生壓損，葉輪易損壞，維修更換時需要斷流拆卸。
3.
超聲波流量計：要求被測介質固體顆粒含量低于10%，采用非接觸、外夾式測量，不破管、不斷流，可隨時安裝、拆卸，無壓損，精度等級0.5％。
三、解決方案：
根據現場工況和各類超聲波特點，我們首推超聲波流量計，推薦型號為：

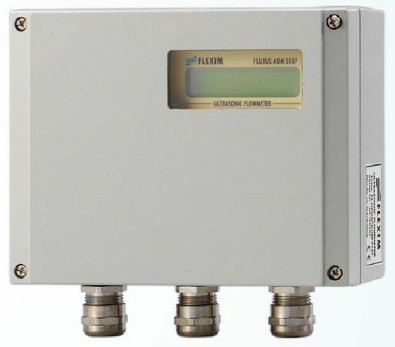

德國FLEXIM的ADM5107超聲波流量計 配Q5探頭
對于電磁流量計和渦輪流量計，北京康納森也能提供相關產品，但在本方案中的壓力條件下，無對應型號能滿足要求，所以不提供選型。
