火電站控制說明：
隨著大型火電機組運行和管理水平的不斷提升，以及火力發電機組向高參數、大容量的發展，人們已經越來越重視提高自動化水平，控制技術、計算機和通信技術為 基礎的現代化火電熱工自動化技術得到了大力發展，促進了電廠的發展和建設。電力自動化已經成為電力行業生產管理及行業發展不可缺少的重要組成部分。
火電廠的輔機系統與電廠生產過程密切相關。它們的正常運行是保證機組穩發滿發的重要條件，因此如何可靠、有效地對輔機系統進行監控十分重要。鍋爐、汽輪 機、發電機是火電廠中的主要設備，亦稱三大主機。與三大主機相輔工作的設備稱為輔助設備或稱輔機。輔機及其相連的管道、線路組成輔機系統。火電廠輔機系統 主要由3個獨立的自動化子系統組成，分別為輸煤、化水、除灰渣子系統。這些系統與主系統協調工作，它們相互配合完成電能的生產任務。

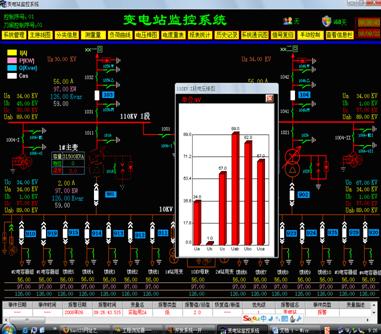

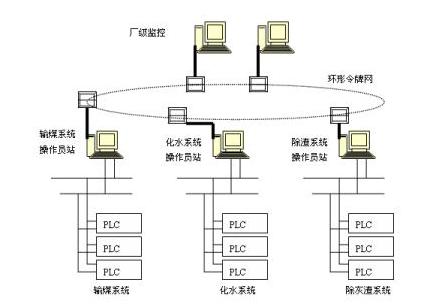

目前國內的大中型火電廠都把各個控制系統通過網絡連接成水、煤、灰三個區域控制點，分別實現集中監控，在此基礎上將全廠所有的系統連接成一個大的網絡，在 機組單元控制室設立輔機監控操作員站，實現了全廠的輔機集中監控。通常輔機監控網絡的拓?fù)浣Y(jié)構分為三層，如下圖所示：
底層是PLC主機I/O站，中層主干網絡是PLC和工控上位機之間的實時監控通訊網絡，最上層是上位機信息交換通訊網絡。輸煤系統、化水系統和除灰渣系統基本結構是一樣的，只是各個系統的IO點數不同。
|
