一)定義 無線數傳電臺: 采集→溫度,濕度→數據→通訊→監控
二)方向:
1,雙工:同時雙方向通信(如手機)
2,單工:單方向通信（收音機）
3,半雙工:同一時間只能有一臺收,一臺發.但是他們都具有收發功能(如無線數傳模塊)
三)接口
1,并口:25條線,每條都能收/發(如并口打印機) 速度:快
2,串口:一發一收,簡單,(如無線數傳模塊) 速度:慢
四)異步通訊 機械特性和電氣特性
1,機械特性
2,電氣(電平)特性
A,RS232: -15V→ +15V 傳輸距離15米

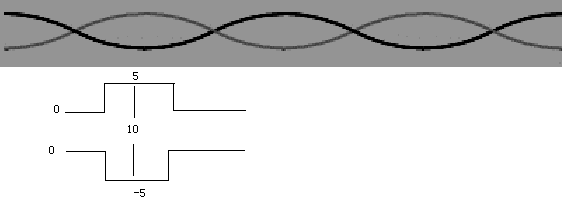

B,RS485: 0-5V 傳輸距離2000米 采用雙絞線差分原理,抗干擾能力強,如下圖:
 C,TTL:0-5 傳輸距離:幾十公分 如下圖:

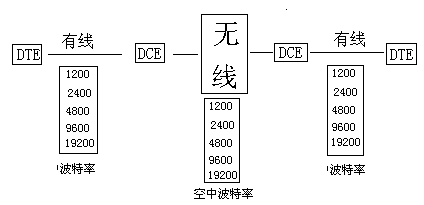

五)DTE:數據終端設備(具有數據采集/處理/存貯的功能的設備)
六)DCE:數據通信設備(如數傳電臺)

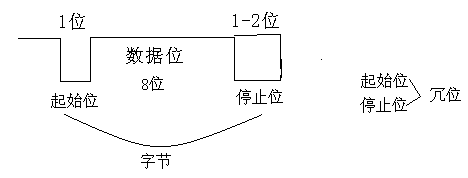

 七)異步通信協議
速率:1200bts/s = 1200位/秒 =120byts/秒 漢字一般由2個字節組成 如:一
注:通訊速率越慢,靈敏度越高
八)調制方式
1,FSK:頻移鍵控
2,GFSK:帶高斯濾波器的頻移鍵控
九)功率分:10mw,100mw,500mw,5w
十)通信距離:與功率成正比 功率越大通信距離越遠
十一)靈敏度:從接收信號里提出有用信號的能力. 靈敏度越高傳輸距離越遠

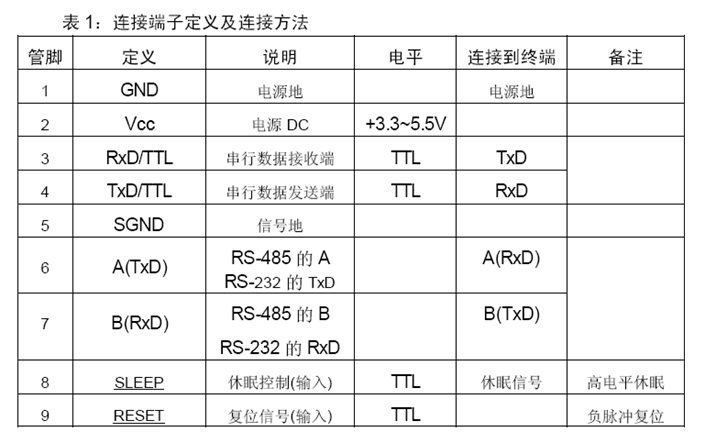

十二)模塊的接口定義如下圖:

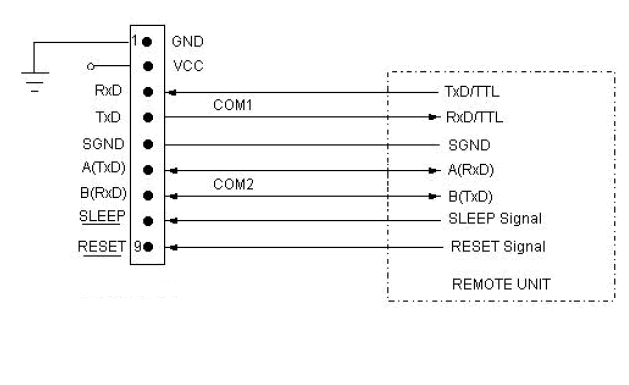

 十三)模塊與終端設備連接示意圖 如下:
|
