GPRS通信終端主站應用安例說明
圖1
2、準備1臺GPRS通信終端，通過數據線將終端連至計算機RS232接口，上電讓其運行。執行配置操作時不插入手機卡、未連接天線也可以進行。

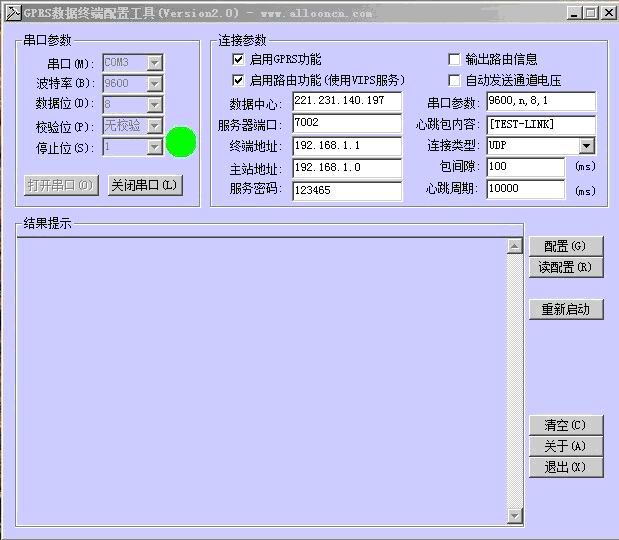

3、配置終端參數，在桌面上雙擊終端配置工具2.0，啟動配置程序，選擇GPRS參數配置按鈕彈出如下GPRS終端配置窗口，并按圖2配填寫參數，數據中心、服務端器口、終端地址、主站地址、服務密碼VIPS服務商提供，點擊“配置”即可完成。
由
圖2
4、配置主站參數：請確認運行主站測試軟件的計算機可以直接訪問公網(Internet)上的計算機。點擊桌面上主站測試工具1.0，在右面窗口點擊“SystemPara”，彈出主站參數配置窗口，按圖3填寫參數并確認即可。
圖3
5、添加GPRS通信終端：主站測試工具1.0可以同時管理多臺GPRS通信終端并與多臺GPRS通信終端通。在右面窗口上點擊“NewTerminal”，彈出添加新終端對話框，按圖4填寫確認即可添加“10.1.34.1”到系統中，按同樣方法可以“10.1.34.xx”到系統中。
圖4
6、準備A、B兩臺計算機(PC)，A具有RS232接口，將A終端接到PC-A的RS232接口；B計算機可以直接訪問公網(Internet)上的計算機。在A計算機中啟動串口調試工具1.0，如圖5所示；在B計算機上啟動主站測試工具1.0，并按第5條說明配置系統參數和添加通信終端，如圖6所示。到此準備完畢，現在可以進行數據測試了。
注意：需向哪一臺終端發送數據時，需在左邊樹視窗口中選定。默認是主站測試工具進行自測，以測試服務器是否已啟用。

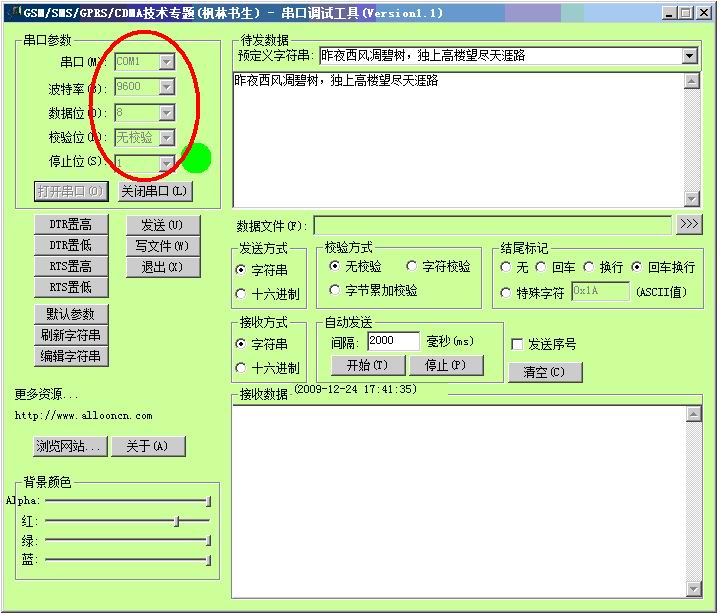

圖5

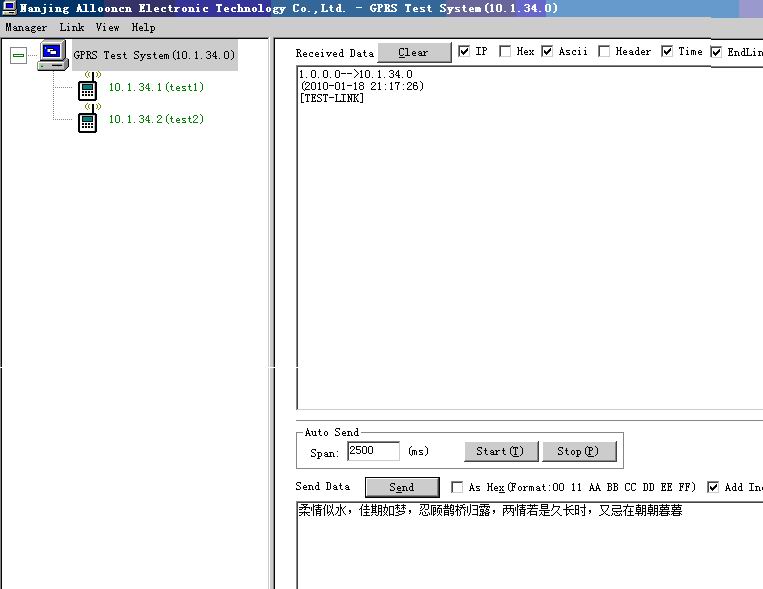

圖6
【指示燈說明】
1、 終端未成功連上網上時，指示燈以1秒間隔閃爍；長時間出現此現象請檢查天線是否已連接、SIM卡是否已放好、電源輸出功率是否達到標準；
2、終端成功連接上網絡時，指示燈按暗3秒、亮0.1秒的規律閃爍；
3、終端收、發數據時，指示燈按0.05秒間隔閃爍。
【辦卡說明】
本終端為GSM制式，請辦理GSM運營商的SIM卡，并開通GPRS數據業務，由于有心跳包傳輸，最好辦理GPRS包月業務。
