1．序言（概述）

以孔板、噴嘴和文丘利管為代表的差壓式流量計成功地應用于工業已愈百年。在積累大量實踐經驗的基礎上，關于標準化差壓式流量計的最新國際標準ISO5167—1、ISO5167—2、ISO5167—3和ISO5167—4已于2003年3月由國際標準化組織（ISO）正式公布執行。所謂“標準化”就是無須實驗校準而確定差壓與流量的關系，并可估算其測量誤差。目前在全部流量計中只有這種流量計是唯一一種能達到此標準的流量計。

孔板流量計由于已標準化且結構簡單、牢固；易于復制，通用性強，價格低廉而獲得相當廣泛的大量應用。然而，孔板流量計由于它自身結構上的缺陷也有一些重大的缺點；如流出系數不穩定，、線性差，重復性不高，準確度因受諸多因素影響也不高，易積污和易被磨損，壓損較大，量程比（范圍度）小，現場安裝條件高，要求的直管段過長等。

對產生差壓的節流裝置的優化改進工作一直沒有中斷，對其尺寸、節流件的幾何形式與參數，入口邊緣剖面，取壓與節流方式，可更換孔板的研制工作一直在進行。例如：為測量臟污流體的流量已開發出的非標準節流裝置大至有：圓缺孔板、偏心孔板、楔形孔板、耐磨孔板、環形孔板、彎管（彎頭）等。這種完善、改進的工作直到80年代中期才發展成質的飛躍，即：將流體節流收縮到管道中心軸線附近的概念從根本上改變成利用同軸安裝在管道中的V形尖圓錐將流體逐漸地節流收縮到管道的內邊壁。通過測量此V形內錐體前后的差壓來測量流量。這種V形內錐式（VNZ）流量計為差壓式流量計揭開了嶄新的一頁。經過10多年來的多次測試和應用，目前人們已普遍地理解它并且接受它作為一種更有效的流量?jī)x表。實踐證明：利用VNZ流量計能在更短的直管段條件下，以更寬的量程比對潔凈或臟污流體實現更準確更有效的流量測量。本章將詳細論證它的工作原理、結構、整機系統組成；主要技術性能與指標；優缺點、典型產品剖析和典型應用實例與經驗等。

2．工作原理

2.1差壓式流量計的基本原理

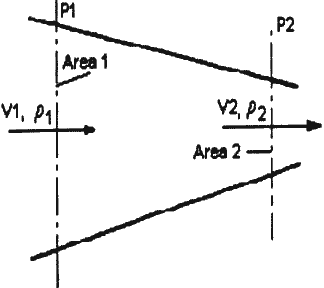

總的說來，差壓式流量計的工作基于如下事實：如果流體流經一個收縮（節流）件時，流體將被加速。這種流體的加速將使它的動能增加，而同時按照能量守恒定律，在流體被加速處它的靜壓力一定會降低一個相對應的值。能量守恒定律告訴我們：在一個封閉的系統中，流體的總能量是一個常數。為進一步進行定量分析，請參見以下圖1

圖1

在橫截面1處，流體的平均流速是V1，其密度是ρ1，管道在橫截面1處的橫截面積是A1；當流體流過橫截面2時，相應的平均流速是V2，密度是ρ2，橫截面積是A2，根據流體流動連續性原理有如下關系式：V1·A1·ρ1=V2·A2·ρ2………………（1）

如果流體是液體，可認為在收縮前、后其密度不變，即

ρ1＝ρ2＝ρ

所以液體的體積流量：qV＝V1·A1＝V2·A2…………………（2）

根據別努利方程（能量守恒定律），在水平管道上Z1＝Z2，則有如下關系式：

>……………………（3）

應用別努利方程和流動連續性原理，在兩個橫截面上則有如下關系式：

，

由（2）式：V1＝ ………………（4）

將（4）代入（3）式，并整理，則得：

，則

式中 ；

根據直徑比β的定義：β=

由（2）式

∴

∴ ，這樣可推導出以下的理論流量公式：

又由于流出系數C的定義是：C= ，最后可得出節流式差壓流量計普遍適用的實際流量公式：

………………（5）

質量流量qm=qv·ρ1………………（6）

式中：

——被測介質的可膨脹性系數，對于液體 =1；對氣體、蒸氣等可壓縮流體 ＜1；

qv——流體的體積流量，[m3/s]；（工況下流體的體積流量）；

qm——流體的質量流量，[㎏/S]；

d——工作狀況下節流件的等效開孔直徑，[m]（對于孔板是孔徑，對于文丘得管是喉徑，對于VNZ流量計是等效開孔直徑）；

△P—差壓，△P=P1-P2；[Pa]；

ρ1——工作狀況下，節流件（前）上游處流體的密度，[㎏/m3]；

C——流出系數，[—] 無量綱；

β——直徑比[—]無量綱。β=d／D。

如果要求有高準確度的測量結果，如要求不確定度是±0.5%的流量值，那么就需要在規定的流量范圍和相對應的雷諾數范圍內進行校準，即標定出C值。如果±1%到2%的精度是可以接受的，那么對于孔板、噴嘴和文丘利管等標準節流裝置可以根據最新國標標準ISO-5167（2003）或我國國家標準來確定C（流出系數值）。

當要求有高精度（約±0.5%）的流量測量結果時，對每一個VNZ流量計都需進行單獨校準。通常是在制造廠的標準裝置上或在可溯源至國家基準的獨立實驗室中進行校準C系數的工作。當雷諾數Red等于或大于8000時，VNZ流量計的重復性為0.1%.

3．關于差壓式流量計的分類

以往采用有差壓式流量計的分類原則大致上有以下三種：

3.1 按產生差壓的作用原理分類：包括分類類型有：(1)節流式；(2)動壓式；(3)水力阻力式；(4)離心式；(5)動壓增壓式；(6)射流式。其中節流式是差壓流量計的主要品種，關于節流式差壓計進一步合理分類將在下文作專題論述。

3.2 按結構形式分類：包括(1)標準孔板；(2)標準噴嘴；(3)經典文丘利管；(4)標準文丘利噴嘴；(5)圓缺孔板；(6)耐磨孔板;(7)環形孔板；(8)錐形入口孔板等約20多種，詳見文獻。

3.3 按用途分類又可分為(1)標準節流裝置；(2)臟污流節流裝置；(3)低雷諾數節流裝置;(4)低壓損節流裝置；(5)寬量程節流裝置；(6)小管徑節流裝置；(7)臨界流節流裝置等。

3.4 節流式流量計的合理分類

依據流體通過節流件時，部分靜壓能轉變?yōu)閯?dòng)能，因而產生差壓的原理工作。其檢測件被稱為節流裝置。按照流體被節流件節流的方式，即實現流體收縮的方式，可將節流裝置細分為以下的兩大類，共四個小類，這樣有助于從分類學的高度認識各種節流裝置由于其自身結構所決定的優缺點；

3.4.1 中心收縮式節流裝置

利用節流件將被測流體節流集中收縮到管道中心軸線附近的節流，這是到目前為止絕大多數節流式流量計所采用的節流方式，在該大類中，又可分成以下兩個小類：

3.4.1.1 中心突然收縮式節流裝置：

即流體流入節流裝置后，預先沒有流經任何預收縮件而突遇節流件并在管軸中心線附近形成收縮的節流裝置，它的典型代表就是標準孔板，如圖2所示；

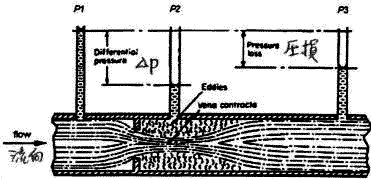

圖2 孔板

孔板是一個帶有同心（同軸）圓孔或偏心圓孔的一塊板，當流體流過時由所開的圓孔形成流體的局部收縮。在孔板下游會形成幅度相當大的旋渦，它會使量程比縮小，差壓信號中的噪聲增大，降低流量計的測量精度，壓損增大。由孔板所造成的這種中心突然收縮的節流方式所帶來的其他缺點還有：要求的上游直管過長(一般至少20D至50D)；孔板前極易積污；孔板入口極易被磨損從而喪失精度；流出系數不穩定，線性差。

3.4.2.1 中心逐漸收縮式節流裝置

流體進入節流裝置后，先經逐漸收縮段，然后進入中心軸線附近的喉部，最后經擴散段而流出節流裝置，它以經典文丘利管為代表，如圖3所示。

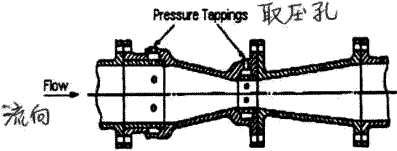

圖3 經典文丘利管

由于實現了逐漸收縮與擴散，壓損較小。一般說來，文丘利管的流出系數接近于1，但是由于磨損和使用，此流出系數可能有變化。文丘利管的主要缺點有：（1）安裝費用高；（2）要求的上游直管段較長（與阻流件及β值有關）；（3）不適合于測量含濕（或冷凝液）的氣體；（4）測量含固體顆粒的流體時，易于被堵塞；（5）當用于大口徑管線時，文丘利管體積龐大，而且非常笨重，價格昂貴；（6）量程比�。▋H5：1）；（7）總重量太大；（8）鋪設的總長度太長。

3.4.2 邊壁收縮式節流裝置

利用同軸安裝在管道中的節流件，將流體節流，收縮到管道的內邊壁附近，讓流體流過由節流件與管內壁所形成間隙，從而形成節流件前后的差壓；通過測量此差壓ΔP，實現流量測量�？梢苑譃橐韵聝深悾�

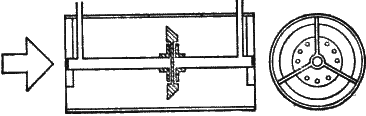

3.4.2.1 突然收縮式：可以用環形孔板[16]作為此類節流裝置的典型代表，如圖4所示；

圖4 環形孔板

環形孔板是一個實現流體在邊壁突然收縮的節流裝置，它由一個被同軸安裝在測量管中的圓盤、三腳支架和中心軸管組成。由盤上測量全（滯止）壓力的測壓孔所測得的上游壓力和圓盤上朝向下游的取壓孔所測得的下游壓力經中心軸傳送到差壓變送器。環形孔板的優點是既能疏泄管道底部的液體或固體顆粒又能使被測液體中的氣體或蒸氣沿管道頂部通過，排出節流裝置。對于臟污流體，朝向上游的取壓孔仍有被堵塞的危險。關于與管道尺寸之間的相互關系的數據目前公布的很少，僅有一些在常用β值下，用環形孔板測量干凈空氣流量的數據。

3.4.2.2 逐漸收縮式：以V形內錐流量計為代表利用同軸安裝在測量管中的V形尖圓錐，將流體逐漸地節流，收縮到管道內壁附近。通過測量此V形內錐體前后的差壓來實現流量測量，如圖5所示。通過以上的分類學分析，可以看清，人類對節流式流量計的改進進程，V形內錐流量測量節流裝置是對已有節流式流量計改進完善的必然結果。

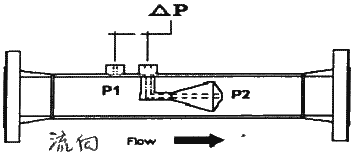

圖5 V形內錐式節流裝置

4． V形內錐式節流裝置的基本原理與結構

V形內錐式節流裝置包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口。該測量管是預先精密加工好的，在尖圓錐體的兩端產生差壓。此差壓的高壓（正壓）是在上游流體收縮前的管壁取壓口處測得的靜壓力，P1如圖5所示，而低壓力（負壓）則是在圓錐體朝向下游端面，錐中心軸處所開取壓孔處壓力P2。該圓錐體的頂尖朝向來流，該圓錐體與其尾隨面之間是一個尖銳的銳角。此交合面的邊緣使得流體在進入下游的低壓區之前有一個平滑的過渡區，如圖5所示。

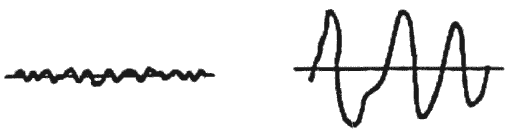

由于流體不是被迫收縮到管道中心軸線附近，并且也不再是一個阻擋物（節流件）令流體突然改變流動方向，而是利用這種結構新穎的內錐式節流裝置實現了對流體的逐漸朝向管內邊壁的收縮（節流），使V形內錐式流量計具有了一系列獨特的優點。這種流量計在其節流件的下游只會產生高頻低幅的喘流（小渦流），因而差壓變送器所測量的差壓ΔΡ信號是低噪聲信號。這樣在低壓力的取壓孔處可以測得靈敏度（分辨率）優于2.5毫米水柱的壓力。這就使只用一個差壓變送器就獲得很寬的量程比（范圍度）（量程比可大于15比1）和很好的重復性，重復性優于±0.1%成為可能。

4.1 V錐技術的特征

所有各種節流式差壓流量計都使用同一形式的數學方程式，普遍適用的計算工況下實際流量的公式，如式（5）、式（6）所示。只是在確定尺寸和具體實現流量方面，各種節流式流量計有某些微小的差別。對于V形內錐式節流裝置，在公式（5）或公式（6）的流量計算公式中，應采用等效的開孔直徑和等效的β值。例如，在如下的公式（5）和公式（6）中，應該用等效值（D2- ）取代d2，式中dv—尖圓錐體最大橫截面，圓的直徑：

………………（5）

………………（6）

對于VNZ流量計，應該用（D2-dV2）取代以上兩式中的d2

dV———尖錐體最大橫截面，圓的直徑，m；

對于VNZ流量計應該用一個等效的β值（βV）代入以上的（5）和（6）式取代公式中原有的β值。這個工況下等效的β值—βV，可按如下公式求出：

………………（7）

式中：D—工況下測量管的內徑，m

dv—工況下尖錐體最大橫截面處，圓的直徑，m

βV—VNZ節流裝置的等效直徑比[—]無量綱；

可按下式計算dV：

dV= ………………（8）

式中dv和D皆指在工況條件下的尺寸。

與孔板（或噴嘴）類同的節流件等效開孔直徑dˊ=βV·D………（9）

4.2 VNZ流量計的氣體可膨脹性系數

如果被測介質是氣體，則必須使用氣體可膨脹性系數 來修正別努利方程。這是因?yàn)樵诠?jié)流件兩端由于壓力變化所造成的氣體密度ρ的變化并不適用于液體。對于氣體，必須用 乘以C（即用 來修正流出系數C）。對于VNZ流量計的 的計算公式[5]如下：

=1-（0.649+0.696β4）· ……………………（10）

式中：

△P-一般指在常用流量下，內錐前后的常用差壓；

β—VNZ節流裝置的等效直徑比，即βV；­

k—被測介質（可壓縮流體）的等熵指數；

P1—工況下節流件（內錐）上游取壓孔處可壓縮流體的絕對靜壓Pa；

△P與P1應取相同的壓力單位。

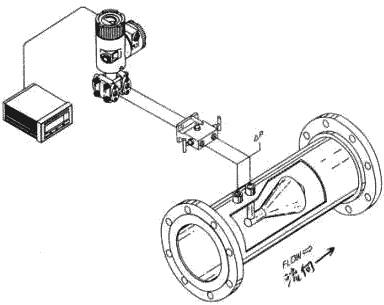

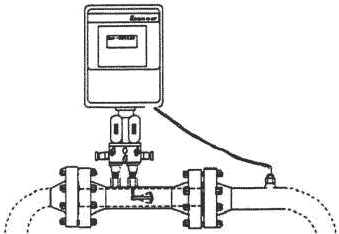

對于每一個VNZ流量計，在流量公式中所采用的流出系數C是通過流量標定而獲得的。C的典型數值范圍是0.75～0.85。對于氣體或蒸汽介質的可膨脹性系數 可按式（10）計算。一個VNZ流量計由VNZ節流裝置、差壓信號管線，三閥組組件、差壓變送器及流量計算及顯示儀組成，其整機接線示意圖如以下圖6所示。

圖6 YNZ流量計整機接線示意圖[6]

4.3 VNZ節流裝置的三種結構型式

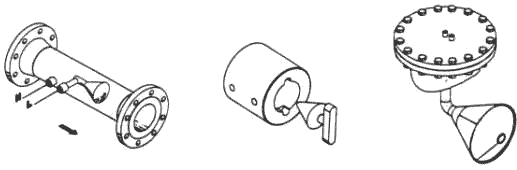

4.3.1精密測量管型，如圖7所示，其口徑范圍一般從 15mm～900mm。

4.3.2維夫（Wafer）式，即法蘭夾裝式，如圖8所示，其口徑范圍從15mm～150mm。

4.3.3 插入(帶頂部管壁)式,如圖9所示,其口徑范圍是150mm至1800mm,由于無法進行校準,精度較差,不確定度在3%到5%之間,測量值的重復性仍然很好。

圖7 精密測量管型 圖8 維夫式 圖9 插入式

5. VNZ流量計的主要性能指標與特點:

5.1 在精密測量管中的內錐的標準等效直徑比

βV=0.45， 0.55， 0.65， 0.75和0.85

5.2 在各種阻流件的下游安裝VNZ流量計時,所要求的直管段都大大縮短,一般上游要求有0至3D的直管段(當流量計安裝在閥門的下游時,要求3D);下游要求有0至1D的直管段。

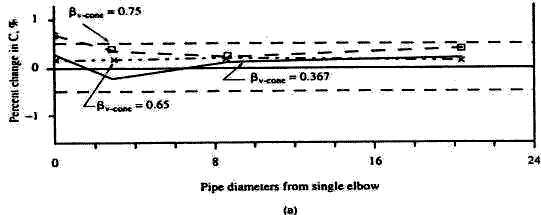

例如：經測試將 VNZ流量計安裝在單彎頭之后，在0至20D的距離內，流出系數C的變化全部在±0.5%以內,如圖10(a)所示;

將VNZ流量計安裝在不在同一平面的雙彎頭后,在0至100D的距離內, 流出系數C變化全部在±1%以內,如圖10(b)所示；

5.3 在絕大多數的使用場所,VNZ流量計的測量精確度達±0.5%；

5.4 重復性為±0.1%；

5.5 典型的范圍度(量程比)為15:1；

5.6 最小雷諾數為8000,對于雷諾數低于8000的場所,要采用一個 擬合的關系式；

5.7沿測量管的內壁由被測流體自行實現完全的自清掃,所以可以自行消除液中的含氣或氣中的含液以及氣或液中所含的固體顆粒,將它們吹向下游,始終確保無污物在流量計中沉積或堆積；

5.8采用標準化的圓錐尺寸,可以減小壓損并增大流量測量范圍；

圖10（a）VNZ 流量計在一個單彎頭的下游

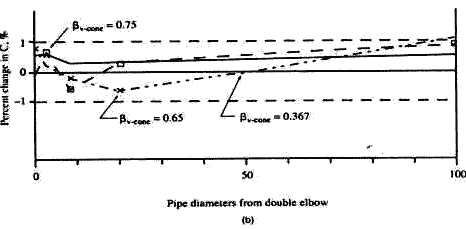

圖10（b）VNZ 流量計在不在同一平面的雙彎頭的下游

圖注：圖中的βv.cone即等效直徑比βV

5.9測量管中的設計壓力可達4Mpa或6Mpa。

5.10工作溫度可達到370℃或更高（如640℃）。

5.11在V形錐的下游能更好的實現流體的混合,它是一個良好的混合器。

6. VNZ流量計的優缺點

6.1優點

6.1.1準確度優于實測流量的±0.5%,根據最新報導[15],在CEESI的依阿華(IOWA)的天然氣大流量測試裝置上曾對一批口徑從457mm至711mm的VNZ流量計進行了測試，其不確定度從±0.118%到±0.203%不等,對兩個相同口徑(660mm)的VNZ流量計測試后，所有測試點的總離散度在±0.55%以內。該不確定度水平可與其他各種氣體流量計相比；

6.1.2這種流量計的量程比:典型值為15:1,至少可有10:1的量程比；

6.1.3重復性優于±0.1%；

6.1.4安裝時所要求直管段很短,上游要求0至3D,下游要求0至1D；不需要在VNZ流量計的上游安裝流動調整器；

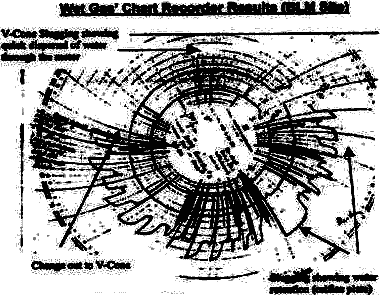

6.1.5流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣，液或固相污物,非常適用于臟污流體的流量測量，如焦?fàn)t煤氣，濕氣體等；

6.1.6專用特殊設計的內錐體可以減弱被測壓力（差壓）場中脈動（振蕩）的幅值，從而減小差壓信號中的噪聲；

6.1.7無可動部件；

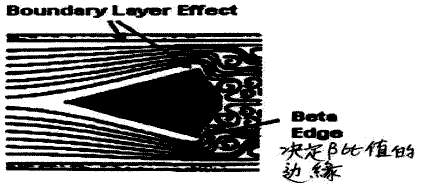

6.1.8當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性；

6.1.9由于壓損小,適用于低靜壓流體的流量測量的使用場合,如煙道氣；

6.2缺點：

6.2.1當要求VNZ流量計具有優于±0.5%的精確度，對每一臺流量計都要求在盡可能接近使用條件的校準裝置上對它進行實流校準，即標定它的流出系數C；

6.2.2 VNZ流量計尚未達到標準化的程度；

6.2.3由于結構上原因,無法用一臺VNZ流量計適應雙向流的流量測量要求。

各種流量計所適用的流體范圍一覽表

流體

潔凈氣

臟污氣

腐蝕性

粘性

磨蝕

含纖維

低流速

蒸汽

高溫

低溫

不充滿

非牛頓

明渠

類形

/液體

/液體

液 體

液體

漿液

漿 液

流 體

氣 體

流體

流體

管 道

流 體

節流式差壓流量計

VNZ

○

○

○

◎

○

○

○

○

○

○

╳

╳

╳

孔板

○

◎

○

◎

╳

╳

○

○

○

○

╳

○

╳

文丘利管

○

√

◎

◎

◎

◎

◎

○

◎

◎

╳

◎

╳

噴嘴

○

◎

◎

◎

◎

◎

◎

○

◎

◎

╳

◎

╳

畢托管

○

◎

√

◎

╳

╳

◎

○

◎

◎

╳

╳

╳

彎頭

○

√

√

◎

√

◎

╳

○

◎

◎

╳

◎

╳

電磁

○液

○液

○液

○V

○

○

√

╳

◎

╳

◎

√

◎

質量流量計

科氏力

○

○

√

○

○

√

√

◎

◎

◎

╳

, ○

╳

量熱式

◎

◎

◎

◎

◎

◎

√

○

◎

╳

╳

◎

╳

流體振蕩形流量計

渦街

○

√

√

◎

╳

╳

╳

○

◎

◎

╳

╳

╳

射流

○

◎

√

◎

╳

╳

╳

╳

◎

◎

╳

╳

╳

旋進旋渦

○

╳

◎

◎

╳

╳

╳

○

◎

╳

╳

╳

╳

容積式

○

╳

◎

○

╳

╳

○

○

◎

◎

╳

╳

╳

靶式

○

√

√

√

◎

╳

◎

○

◎

◎

╳

◎

╳

渦輪

○

◎

◎

√

╳

╳

◎

○氣

√

◎

╳

╳

◎

超聲

傳播時間

○

◎

◎

◎

╳

╳

◎

◎

╳

◎

╳

◎

╳

多普勒法

╳

○

◎

◎

◎

◎

◎

╳

╳

╳

╳

◎

╳

變面積式

○

√

√

√

╳

╳

◎

○

√

╳

╳

╳

╳

堰與槽

○

√

◎

╳

◎

◎

√

╳

╳

╳

○

╳

○

圖例：○—設計首選； ◎ —在一定條件下可用（向廠家咨詢）； √—通�？捎�； ╳—不適用。

7.典型產品剖析:

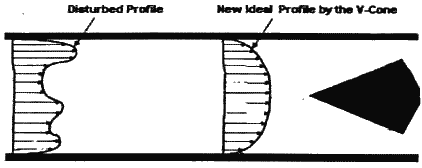

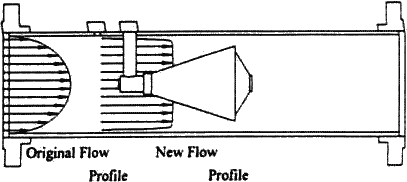

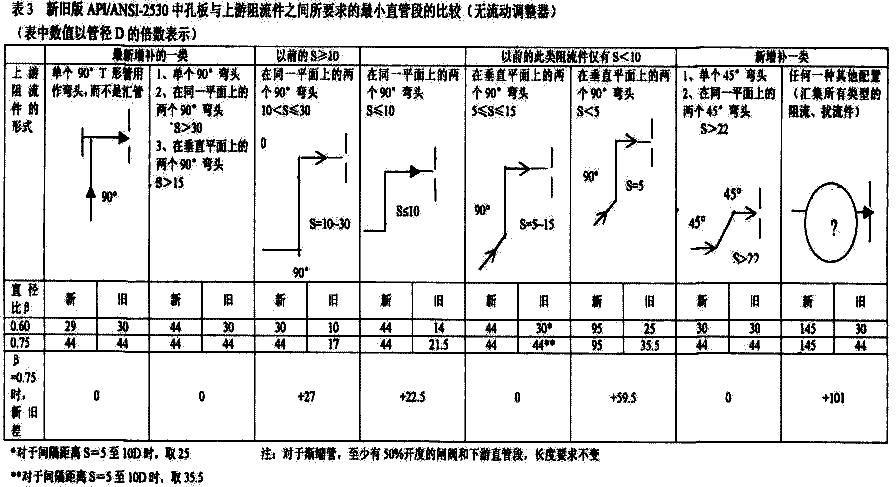

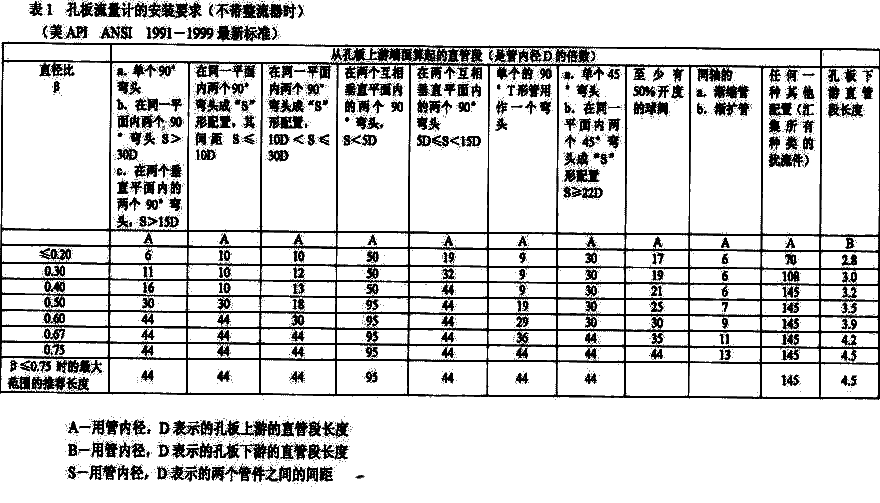

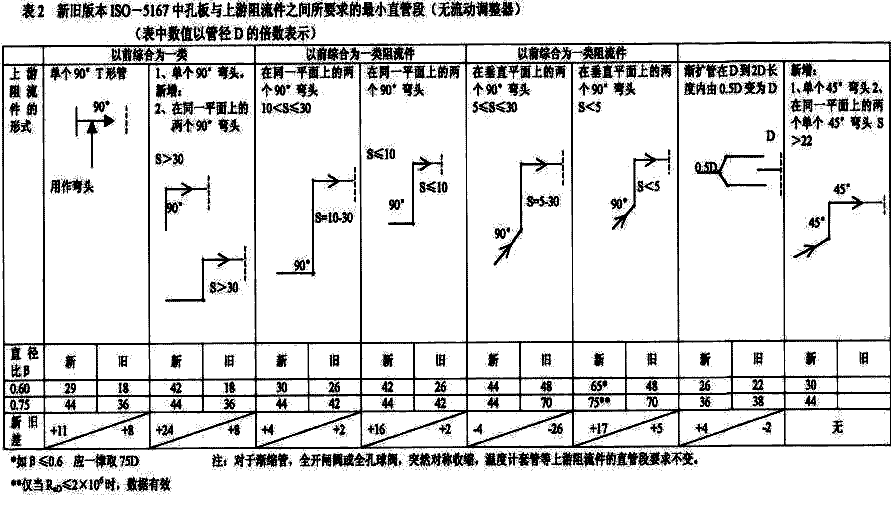

7.1從速度分布,流動調整及直管段要求作橫向剖析.
