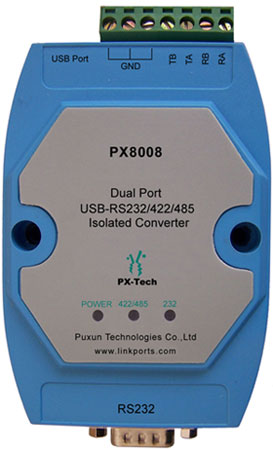

對于很多需要用筆記本電腦做設備調試的工程師來說，當今大部分筆記本沒有配備串口，而USB接口成為筆記本電腦的標配接口。如果工程師用筆記本電腦對現場RS-232或是RS-422/485設備進行調試，成為一個頭疼的問題。通常有用戶會選用市場上低檔的USB到RS-232轉換線纜，但這種低性能的轉換線纜在實際使用中會經常出現數據傳輸不穩定、與系統兼容性差、傳輸大數據禎時容易出錯等問題，這些問題非常容易誤導工程師。更為重要的是，如果需要接現場的RS-422或是RS-485設備，工程師必將再接一塊串口竊電的無源的RS-232轉RS-422/485轉換器，如采用這種應用方式，那么數據傳輸?shù)目煽啃院头�(wěn)定性就可想而知了。此外有干擾嚴重的工業現場由于USB-232口損壞計算機USB口的現象屢見不鮮，相信很多工程師都有過類似的痛苦經歷，但市場上又沒有更好的產品來解決這個問題。 基于對串口通訊產品的長期的專業研發與制造基礎，濟南普訊科技最新推出串口通訊的利器-USB轉雙串口光電隔離轉換器，型號為PX8008，其工業級的設計思路與理念、完備的光電隔離與突波保護措施，使其卓越的性能根本區別于商用水平的普通USB-RS232轉換器。徹底解決使用筆記本電腦的工程師做現場調試的后顧之憂。 型號為PX8008的USB轉雙串口光電隔離轉換器，在正確的安裝完驅動程序后，將在用戶的筆記本電腦中創建2個獨立的串口-比如您的筆記本電腦中有系統默認的COM1，那么PX8008將另外創建2個串口，分別是COM2和COM3。其中創建的虛擬串口COM2是一個全線（包含DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI）DB-9接口的九針RS-232接口，這與臺式計算機的串口完全一樣。PX8008創建的虛擬串口COM3，直接完成了USB到RS-422或是RS-485的光電隔離轉換功能（RS-422與RS485公用一組壓線式接線端子，RS-422與RS-485的選擇通過板載的跳線開關選擇）。那么就意味著用戶選用虛擬串口COM3，就可以直接與RS-422設備相連接，如采用RS-485接線方式，那么PX8008將是一個2端口的RS-485集線器，用戶可以用TA、TB，或是RA、RB任意一組與設備的RS-485端口相連，將節點數提高一倍。 作為2個獨立的虛擬串口COM2與COM3，用戶在一個模塊上，就可以同時實現USB到全線RS-232口和USB到RS-422/485的轉換功能。 主要功能及技術指標：
工業導軌安裝，適用于工業現場；
-USB端口轉換為2個獨立的串口；其中RS-232端口為9線制DB-9針式全線串口；
-支持同時應用于RS-232與RS-422全雙工模式，或2通道RS-485集線器半雙工通訊模式；
-信號光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
TI公司專用芯片實現計算機USB接口保護
-內置600W抗雷擊保護器保護RS485口，以及16KV ESD保護RS232
-LED指示電源、信號收、發工作狀態；
-USB端口取電，無需外部供電；
-數據傳輸速率自動適應，覆蓋0~1MBPS；
-通訊距離支持1500米以內（與通訊速率、通訊電纜性能有關）；
-內置跳線可配置RS-485總線終端電阻；
-工業級溫度范圍；
-輸入：USB方形插座；
-輸出：RS-232為DB-9針式接頭，RS-422/485使用7線壓線接線端子；
-尺寸: L*W*H: 115*70*25mm --------------------------------
