Integrated automation system of grinding process based on intelligent optimizing control ZHAO Dayong, YUE Heng, ZHOU Ping, CHAI Tianyou (Research Center of Automation, Northeastern University, Shenyang 110004, China)

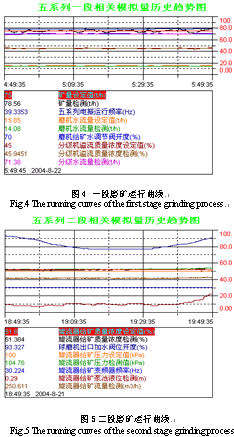

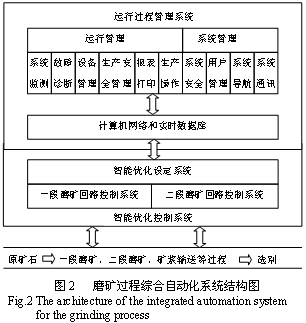

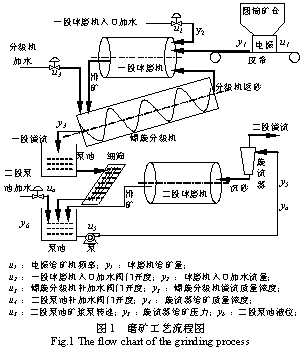

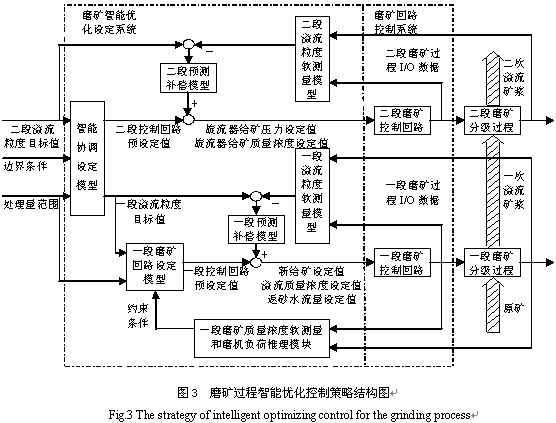

Abstract：The grinding processes in mineral processing plants are characterized by non-linearity, time-variability, with large inertia. Furthermore, their boundary conditions often change during operation, and technical indexes such as grinding particle size are difficult to measure online, and optimizing control is difficult to achieve. These often result in unstable operation, so the product quality and grinding efficiency cannot be guaranteed. This paper develops a hierarchical integrated automation system for this complex process, consisting of an intelligent optimizing process control layer and a process management layer. The structure, functions of the system and the intelligent optimizing control strategy are discussed. The intelligent optimizing process control layer includes an intelligent optimal setting system and a loop control system. Technical indexes are predicted by the soft-sensors, and the basic loop setpoints are optimized by the optimal setting models based on the prediction. This system has been successfully applied in a large mineral processing plant. The grinding processes have been stabilized, and key technical indexes have been evidently improved. Key words：grinding； integrated automation system；optimizing control 0 引言 磨礦過程是選礦廠的中間工序。礦石經過物理的研磨、分級作用，顆粒由大變小到一定的程度，才能達到礦石的單體解離或近于單體解離，有利于選別工序的金屬回收和金屬富集。因此磨礦過程是影響選礦生產的關鍵環節，直接制約著選礦產品質量和金屬回收率。此外，磨礦作業能耗占選礦廠整個選礦過程的40%～60%。因此磨礦過程實現自動控制具有重要意義。國外對磨礦過程的建模與控制的研究已經相當深入，控制方法包括優化控制[1]，多變量控制[2] ，預測控制[3]，但是國外的磨礦流程和設備與我國不盡相同，國外一般都用棒磨機為一段開路磨礦，或以新給礦配水力旋流器構成磨礦閉路，并普遍使用粒度計等高精密在線檢測儀表，因此其研究成果難以適用于實現我國磨礦過程的自動控制。國外對于磨礦粒度的軟測量的研究，僅限于用來代替常規儀表實現回路控制[4]。我國的磨礦過程具有自身特點，廣泛使用螺旋分級機。磨礦過程本身的大慣性、參數時變、非線性、邊界條件波動大等復雜特性，以及關鍵工藝指標磨礦粒度難以在線測量，導致在我國磨礦過程自動化水平低，目前只在部分廠礦實現了給礦、給水等基礎回路的自動控制。歐洲鋼鐵工業技術發展指南指出：“對于降低生產成本、提高產品質量、減少環境污染和資源消耗只能通過全流程自動控制系統的優化設計來實現[5]”。文獻[6]針對選礦過程提出了過程穩定化、過程優化、過程管理三層結構的自動化系統。文獻[7]提出了企業資源計劃（ERP）/制造執行系統（MES）/過程控制系統（PCS）三層結構的金礦企業綜合自動化系統，成功應用于遼寧省排山樓金礦，且成效顯著。結合磨礦的生產技術要求及工藝特點，從穩定產品質量、提高磨礦效率、降低能耗的總體控制目標出發，基于優化關鍵生產工藝指標的實際出發，結合專家系統、案例推理等人工智能技術，提出了過程管理系統和過程控制系統組成的二層結構的磨礦過程綜合自動化系統。 1 磨礦過程描述 磨礦過程主要是將礦石經過磨礦過程，處理成細粒度級的顆粒，提供給選別作業。其工藝流程圖如圖1所示。圓筒礦倉內的粉礦經由電振排料機、給礦皮帶，送入一段球磨機內，經過球磨機、雙螺旋分級機組成的一段閉路磨礦系統細磨后，再經過細篩的篩分作用，大顆粒的礦石被送入由二段球磨機、水力旋流器組成的二段閉路磨礦系統繼續再磨，水力旋流器的溢流和經篩分作用后的小顆粒被送入選別工序。為了保證磨礦分級效果，必須在一段磨機入口、一段磨機出口和二段泵池處分別加入一定流量的清水。 磨礦過程最關鍵的工藝指標是二段磨礦的旋流器溢流粒度指標。從控制的角度看，影響磨礦作業的主要因素有一段球磨機給礦量、一段球磨機磨礦質量濃度、螺旋分級機溢流質量濃度、水力旋流器給礦壓力、水力旋流器給礦質量濃度等。保持球磨機給礦量穩定，使其不波動或波動范圍很小，對穩定產品質量、穩定球磨機磨礦過程都是很重要的因素，同時從經濟效益的角度考慮應保證球磨機的最大處理能力。對于格子型球磨機來說，一個比較合適的磨礦質量濃度是實現球磨機磨礦效率高低的前提，磨礦質量濃度的過高或過低都會產生負面的影響，比如球磨機漲肚等事故。螺旋分級機溢流質量濃度在某種程度上與一次分級溢流粒度有一定的關系，并且溢流質量濃度的高低將會影響分級機返砂的多少和返砂的質量濃度，從而影響球磨機的磨礦效率和球磨機的處理量，因此控制分級機溢流質量濃度是控制產品質量好壞、磨礦效率的重要環節。為了保證水力旋流器在生產上的穩定及其產品質量的穩定，必須控制旋流器的給礦壓力，保證旋流器的工作狀況最佳（沉砂呈傘裝，角度不能過大或過小），防止產品質量的波動，同時也防止旋流器給礦泵池被打空或打冒。旋流器的溢流粒度與旋流器的給礦質量濃度有一定的關系，此參數配合旋流器的給礦壓力將是控制旋流器分級效率的重要工作參數。以上各種因素的相互影響，共同作用，決定了磨礦作業的好壞。正是從該工藝的生產技術要求及工藝特點設計了磨礦過程綜合自動化系統。
4 結束語 針對磨礦過程當中存在的大慣性、時變、非線性、工藝參數（磨礦粒度、磨礦質量濃度、磨機負荷）難以在線測量等綜合復雜性，提出了由磨礦智能優化設定系統和磨礦回路控制系統組成的實現磨礦粒度和磨機處理量優化控制的磨礦過程智能優化控制策略。結合選礦廠生產過程，提出了由智能優化控制系統、運行過程管理系統組成的兩層結構的磨礦過程綜合自動化系統。該系統可以推廣到鋼鐵、有色金屬、選礦、水泥等行業的復雜生產過程，有廣闊應用前景。 參考文獻 [1] Duarte M, Redard J. Grinding operation optimization of the CODELCO-Andina concentrator plant[J]. Minerals Engineering, 1998, 11(12): 1119-1142. [2] Manuel D, Florencio S. A comparative experimental study of five multivariable control strategies applied to a grinding plant[J]. Powder Technology, 1999, 104(1): 1-28. [3] Andre P, Daniel H. A survey of grinding circuit control methods: from decentralized PID controllers to multivariable predictive controller[J]. Powder Technology, 2000, 108(2): 103-115. [4] Herbst J A and Pate W T. Object components for comminution system softsensor design[J]. Powder Technology, 1999, 105(1): 424-429. [5] 歐洲鋼鐵工業聯盟著. 歐洲鋼鐵工業技術發展指南[M]. 韓靜濤譯. 北京: 中國金屬學會,1999. [6] Houseman L A, Schubert J H, Hart J R and Carew W D. PlantStar 2000: a plant-wide control platform for minerals processing[J]. Minerals Engineering, 2001, 14(6): 593-600. [7] 柴天佑,李小平,周曉杰，等. 基于三層結構的金礦企業現代集成制造系統[J].控制工程,2003, 10(1): 18-22.
