機器視覺-應用實例
1. 基于機器視覺的儀表板總成智能集成測試系統
EQ140-II汽車儀表板總成是我國某汽車公司生產的儀表產品，儀表板上安裝有速度里程表、水溫表、汽油表、電流表、信號報警燈等，其生產批量大，出廠前需要進行一次質量終檢。檢測項目包括：檢測速度表等五個儀表指針的指示誤差；檢測24個信號報警燈和若干照明9燈是否損壞或漏裝。一般采用人工目測方法檢查，誤差大，可靠性差，不能滿足自動化生產的需要�；跈C(jī)器視覺的智能集成測試系統，改變了這種現狀，實現了對儀表板總成智能化、全自動、高精度、快速質量檢測，克服了人工檢測所造成的各種誤差，大大提高了檢測效率。
整個系統分為四個部分：為儀表板提供模擬信號源的集成化多路標準信號源、具有圖像信息反饋定位的雙坐標CNC系統、攝像機圖像獲取系統和主從機平行處理系統。
2. 金屬板表面自動控傷系統
金屬板如大型電力變壓器線圈扁平線收音機朦朧皮等的表面質量都有很高的要求，但原始的采用人工目視或用百分表加控針的檢測方法不僅易受主觀因素的影響，而且可能會繪被測表面帶來新的劃傷。金屬板表面自動探傷系統利用機器視覺技術對金屬表面缺陷進行自動檢查，在生產過程中高速、準確地進行檢測，同時由于采用非接角式測量，避免了產生新劃傷的可能。其工作原理圖如圖8-6所示；在此系統中，采用激光器作為光源，通過針孔濾波器濾除激光束周?chē)碾s散光，擴束鏡和準直鏡使激光束變?yōu)槠叫泄獠⒁?5度的入射角均勻照明被檢查的金屬板表面。金屬板放在檢驗臺上。檢驗臺可在X、Y、Z三個方向上移動，攝像機采用TCD142D型2048線陳CCD，鏡頭采用普通照相機鏡頭。CCD接口電路采用單片機系統。主機PC機主要完成圖像預處理及缺陷的分類或劃痕的深度運算等，并可將檢測到的缺陷或劃痕圖像在顯示器上顯示。CCD接口電路和PC機之間通過RS-232口進行雙向通訊，結合異步A/D轉換方式，構成人機交互式的數據采集與處理。
該系統主要利用線陣CCD的自掃描特性與被檢查鋼板X(qián)方向的移動相結合，取得金屬板表面的三維圖像信息。
3. 汽車車身檢測系統
英國ROVER汽車公司800系列汽車車身輪廓尺寸精度的100%在線檢測，是機器視覺系統用于工業檢測中的一個較為典型的例子，該系統由62個測量單元組成，每個測量單元包括一臺激光器和一個CCD攝像機，用以檢測車身外殼上288個測量點。汽車車身置于測量框架下，通過軟件校準車身的精確位置。
測量單元的校準將會影響檢測精度，因而受到特別重視。每個激光器/攝像機單元均在離線狀態下經過校準。同時還有一個在離線狀態下用三坐標測量機校準過的校準裝置，可對攝像頂進行在線校準。
檢測系統以每40秒檢測一個車身的速度，檢測三種類型的車身。系統將檢測結果與人、從CAD模型中撮出來的合格尺寸相比較，測量精度為±0.1mm。ROVER的質量檢測人員用該系統來判別關鍵部分的尺寸一致性，如車身整體外型、門、玻璃窗口等。實踐證明，該系統是成功的，并將用于ROVER公司其它系統列汽車的車身檢測。
4. 紙幣印刷質量檢測系統：
該系統利用圖像處理技術，通過對紙幣生產流水線上的紙幣20多項特征（號碼、盲文、顏色、圖案等）進行比較分析，檢測紙幣的質量，替代傳統的人眼辨別的方法。
5. 智能交通管理系統：
通過在交通要道放置攝像頭，當有違章車輛（如闖紅燈）時，攝像頭將車輛的牌照拍攝下來，傳輸給中央管理系統，系統利用圖像處理技術，對拍攝的圖片進行分析，提取出車牌號，存儲在數據庫中，可以供管理人員進行檢索。
6. 金相分析：
金相圖象分析系統能對金屬或其它材料的基體組織、雜質含量、組織成分等進行精確、客觀地分析，為產品質量提供可靠的依據。

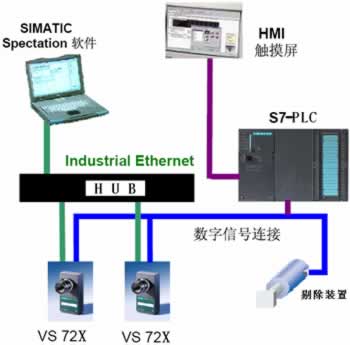

西門子機器視覺系統在醫療機械的應用
7. 醫療圖像分析：
血液細胞自動分類計數、染色體分析、癌癥細胞識別等。
8. 瓶裝啤酒生產流水線檢測系統：
可以檢測啤酒是否達到標準的容量、啤酒標簽是否完整
9. 大型工件平行度、垂直度測量?jī)x：
采用激光掃描與CCD探測系統的大型工件平行度、垂直度測量?jī)x，它以穩定的準直激光束為測量基線，配以回轉軸系，旋轉五角標棱鏡掃出互相平行或垂直的基準平面，將其與被測大型工件的各面進行比較。在加工或安裝大型工件時，可用該認錯器測量面間的平行度及垂直度。
10. 螺紋鋼外形輪廓尺寸的探測器件：
以頻閃光作為照明光源，利用面陳和線陳CCD作為螺紋鋼外形輪廓尺寸的探測器件，實現熱軋螺紋鋼幾何參數在線測量的動態檢測系統。
11. 軸承實時監控：
視覺技術實時監控軸承的負載和溫度變化，消除過載和過熱的危險。將傳統上通過測量滾珠表面保證加工質量和安全操作的被動式測量變?yōu)橹鲃?dòng)式監控。
12. 金屬表面的裂紋測量：
用微波作為信號源，根據微波發生器發出不同波濤率的方波，測量金屬表面的裂紋，微波的波的頻率越高，可測的裂紋越狹小。
總之，類似的實用系統還有許多，這里就不一一敘述了。
|
