TP106PT在高低溫試驗箱上的應用
應用領域： 環境試驗、高低溫試驗
關鍵詞：天任觸摸屏、高低溫試驗、環境試驗設備
概述
高低溫試驗箱屬模擬氣候環境試驗設備之一，適用于各種產品或材料作高低溫條件下的性能試驗。它可供科學研究單位、產品質檢中心及工礦企業試驗室中使用。數顯控溫，PID自調，并具有超溫保護等功能。
1 觸摸屏控制在環境設備上的優勢
環境模擬實驗設備一般有以下五個特點：
1. 環境條件的再現性。
2. 環境條件的可重復性。
3. 環境參數的可測控性。
4. 環境條將的排他性。
5. 環境設備的安全可靠性。
早期的操作、顯示和記錄歷史數據主要是依靠按鈕、儀表、和打印機，問題是如果數據量比較大，操作者將很難準確的把每一個階段數據準確記錄，而且需要專人守候機器記錄操作。
用觸摸屏代替后，所有的問題迎刃而解。
1. 再現環境條件。可以不需要打印機把整個過程全部記錄，天任電子觸摸屏支持U盤存儲功能，把數據記錄記錄為CSV格式的excel表格自動存儲到U盤上，不需要擔心數據的處理分析問題。如果需要答應TP106pt可直接在COM2選擇打印機協議連接打印機，省去plc通訊編程的煩惱。
如圖：為tp的數據記錄

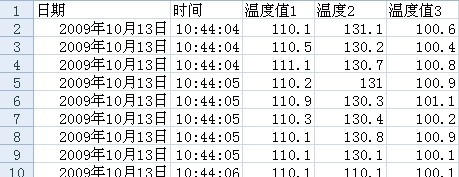

按保存后或腳本自動觸發保存后U盤中的文件打開如下：
方便直接統計和計算。

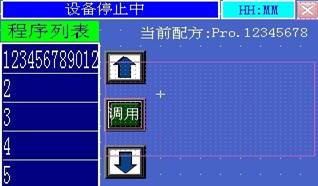

2. 可重復執行環境條件。TP集成強大的配方功能，用戶可預先定義要修改的數據方案，在現場借助與觸摸屏直接導入設定好的參數，也可以現場根據需要直接修改和保存配方的數據。從而節省時間提高工作效率

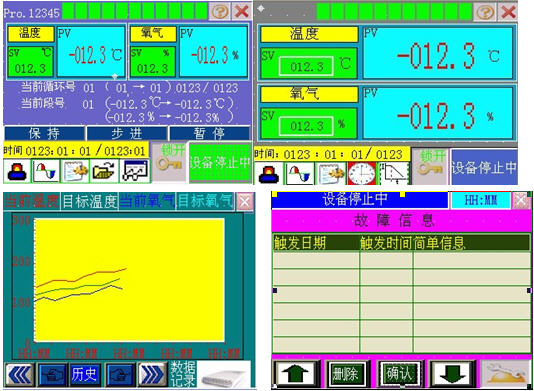

3. 測控環境參數。監控參數有數據直接顯示和趨勢圖監控和報警監控。
圖4、5、6、7如上
.結束語：
本案例采用無錫天任106PT 5.7寸真彩觸摸屏配合西門子200plc，實用美觀。工程中實用比較多TP的腳本功能，試控制更加靈活，大大節省plc編程。
|
