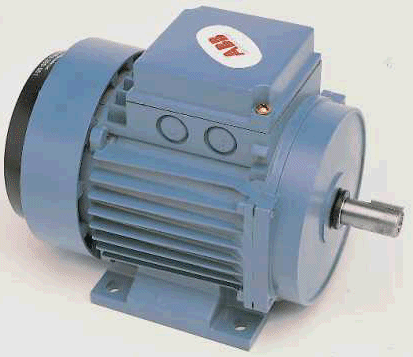

異步電動機是由定子（固定部分）和轉子（轉動部分）兩個基本部分組成，它們之間由氣隙分開。異步電動機的外形見圖片
，異步電動機分為鼠籠式電動機和繞線式電動機兩種。如圖2
定子結構
1、機座：用鑄鐵或鑄鋼制成的，起支撐作用。

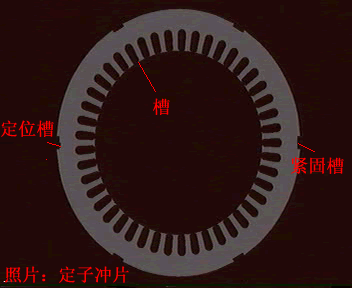

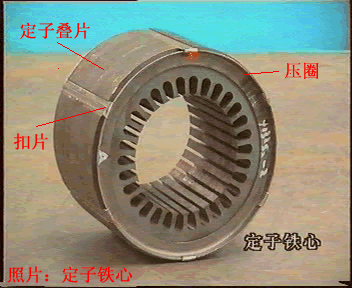

2、定子鐵芯：是由內圓周表面均勻沖有槽孔的圓環形硅鋼片疊壓而成的圓筒，因而，在鐵芯內圓周上形成了均勻
3
、定子繞組：
用帶有絕緣包皮的導線（如漆包銅線等）繞成匝數相同的線圈，再分三組按一定的規律將線圈對稱放置在定子鐵芯的軸向線槽內，其中每一組稱為一相繞組，這就成為三相對稱繞組U1U2，V1V2，W1W2。根據電源的線電壓和每相繞組的額定電壓，定子繞組可接成Y形或△形。
定子的作用：產生旋轉磁場，并從電網吸收電能轉子結構
1、轉軸
2、轉子鐵芯：是由外圓周表面沖有槽的硅鋼片疊成的圓柱體，裝在轉軸上
3、轉子繞組：放置在轉子鐵芯槽內，有兩種形式：鼠籠式，繞線式
1
） 鼠籠式轉子
在轉子鐵芯的每個槽中放一根銅條，在鐵芯兩端槽口處，用兩個導電的銅環分別把所有槽里的銅條短接成一個回路，抽掉鐵芯，形狀像“鼠籠”。

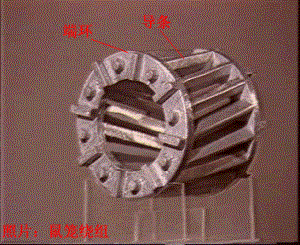

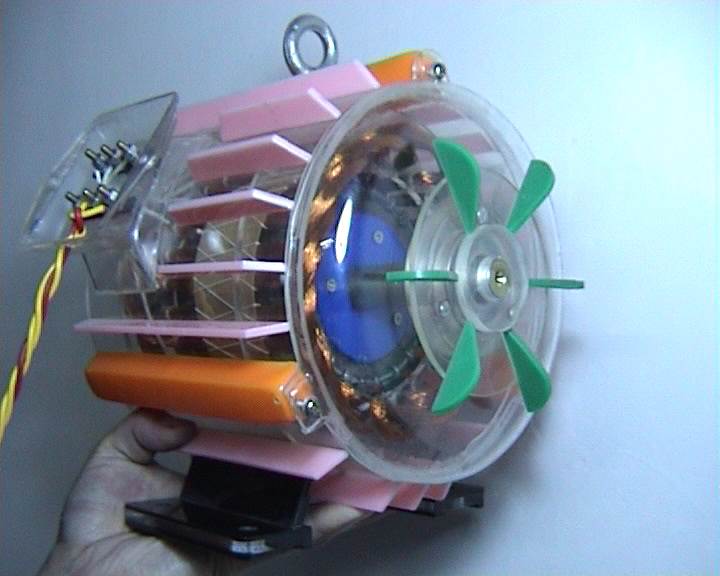

參見鼠籠式電動機模型的轉子結構圖片。 這種轉子繞組回路不能外接電阻，起動及調速性 能較差。
（2） 繞線式轉子
與定子繞組相似，是對稱的星形（Y）連接的三相繞組，三根端線接到裝在轉軸上的三個彼此絕緣的滑環上，通過一組電刷與外電阻相連接。這種轉子繞組中可以串聯外接起動電阻或調速電阻，從而改善起動及調速性能，所以繞線式異步電動機適用于要求具有較大啟動轉矩的有一定調速范圍的場合�！ �
轉子的作用：產生電磁轉矩，并輸出機械能。
繞線式轉子回路中串聯外接電阻示意圖：
|
