安全穩定的供電聯網系統
光纖以太網交換機在數字化變電站中的應用
過去的十年里，變電站自動化技術飛速發展，我國城鄉電網改造與建設中大量采用自動化新技術，大大提高了電網建設的現代化水平，增強了輸配電和電網調度的可操作性，并且降低了變電站建設、管理和維護的成本，使我國的電網建設化的水平已經邁向世界的前沿。其間，基于通用網絡通信平臺的變電站自動化系統的唯一國際標準--IEC61850標準應運而生， 為規范變電站自動化系統的建設，國際電工委員會制定了基于通用網絡通信平臺的變電站自動化系統的標準IEC61850，也是一個變電站自動化系統的唯一國際標準，用于定義變電站的設備和相關系統之間的通信，旨在增強各種智能電子設備Intelligent Electronic Devices, IEDs和設備控制系統、安全系統之間的互操作性。

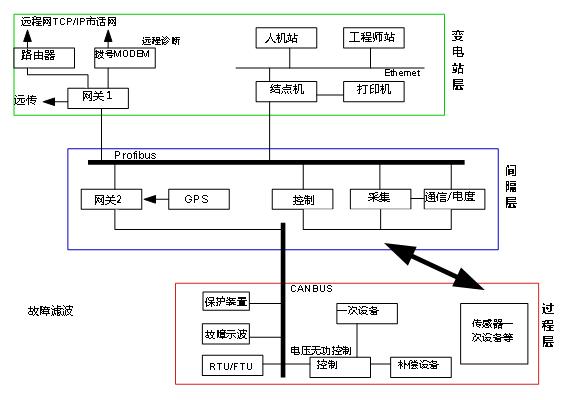

變電站通信體系IEC61850將變電站通信體系分為3層: 變電站層、間隔層、過程層。在變電站層和間隔層之間的網絡采用抽象通信服務接口映射到制造報文規范(MMS)、傳輸控制協議/網際協議(TCP/IP)以太網或光纖網。在間隔層和過程層之間的網絡采用單點向多點 的單向傳輸以太網。變電站內的智能電子設備(IED,測控單元和繼電保護)均采用統一的協議,通過網絡進行信息交換數字化變電站的的基本特征
⑴ 傳感器數字化。電壓互感器和電流互感器采用基于全數字和光纖的信號采集系統，而不是常規的電磁式互感器；其他傳變各種信號的傳感器也必須數字化并采用光纖傳輸信號。
⑵ 一次設備智能化。采用智能化的一次設備取代常規一次設備，即采用數字化可編程控制回路代替常規繼電器，斷路器、隔離刀閘、接地刀閘等設備采用了光機電一體化設計，輸入是光纖通信而不是常規的控制電纜。
⑶ 二次設備網絡化。二次設備包括繼電保護裝置、測控裝置、故障錄波裝置、計量裝置及其他自動裝置等是基于全數字或光纖信號的新型微機裝置，采用光纖以太網傳輸。
⑷ 通信標準統一化。全站所有設備的信息交換與傳遞都采用同一種標準——IEC61850。即數字化傳感器、數字化保護測控裝置等二次設備、智能化一次設備與站控層計算機監控系統均統一采用同一個標準，不同廠商生產的各種不同功能的裝置或設備可以執行互操作。
⑸ 傳輸光纖化。傳統的控制電纜、信號電纜等全部被光纖所取代，光纖的數目與設備的數目大致相當，安裝非常簡便。
應用
現代化大中型數字變電站自動化系統
現代化數字變電站中，配有許多專業的智能設備，通過以太網進行通訊，如視頻監控設備、VoIP（Voice over IP）設備等，以通用以太網協議作為標準的通信協議
恒啟解決方案
恒啟為現代化數字變電站精心設計的MX6000系列IEC61850-3工業以太網交換機在我國變電站數字化革命中被廣泛采用。MX6000系列產品提供靈活豐富的配置功能，能在IEC61850-3要求的環境下可靠運行。
恒啟為現代化數字變電站精心設計的MX6000系列工業以太網交換機已經通過IEC61850-3認證，并在我國變電站數字化革命中被廣泛采用。MX6000系列交換機提供豐富的網絡管理功能，如RingONTM,VLAN,TRUNKing,QoS，SNMP,PortMirroring等，配置靈活，簡單，在IEC61850-3要求的嚴苛工業環境下穩定工作，可靠性強。通過這些豐富靈活的網絡管理功能，使您的工作變的更輕松。
產品通過嚴格的標準工業級測試，滿足變電站設備在極端溫度、電磁干擾等嚴苛環境下工作的要求，通過高集成度的端口，精簡變電站系統的布線，使監視、控制、維護工作變得簡單；使用壽命長，能長期節約變電站維護成本。恒啟的SNMPv3網絡管理協議，讓控制中心工程師可以從圖形界面通過光纖連接從遠距離監控交換機的運行。
MX6000系列產品通過嚴格的工業等級測試，滿足變電站環境下的極端溫度，強電磁干擾等嚴苛條件下正常工作的要求。MX6000系列交換機支持SNMP V3，兼容SNMP V1與SNMP V2，能與系統中的其他支持SNMP協議的網絡設備協同工作，兼容性好，便于您對整個網絡系統的監控、分析，以及對網絡故障源的追蹤與定位。
