風機設備運輸綜述及案例分析
中華工控網
收藏本文     查看收藏

  風電場建設中涉及諸多物流細節和運作流程。由于風力發電機組屬于大件設備,為了能夠?qū)L(fēng)機順利運到風電場指定機位,需要用較長的時間完成前期的運輸選線、路勘、清障等工作,并綜合考慮運輸時間、運輸成本、運輸風險等問題。最后,對華潤南澳26mw風電場風機設備運輸方案進行案例分析。

    風能作為一種清潔的可再生能源在世界能源結構中發揮重要作用,其開發和利用越來越被人們重視。近年來,中國風電行業發展十分迅速,2007年新增裝機容量330.4萬千瓦[1],逐漸成為亞洲風電產業發展的主要推動者之一。

  在實際的風電開發過程中,由于風能資源豐富的地區一般都比較偏遠,如山脊、戈壁灘、草原、海灘和海島等,而風機設備又屬于大件設備,因此風機設備的運輸方案就顯得十分重要,除了盡可能利用已有的運輸條件以外,還有可能涉及新的道路修建等問題。

  本文結合華潤南澳26MW風電場的風機設備運輸案例,對風機設備的運輸問題進行綜合闡述。

  一、運輸方式

  風機設備可分為國外制造設備與國內制造設備,在物流運作上有不同的形式。

  進口風機提供商集中在歐洲,到國內要經過數月的遠洋運輸。它通常由歐洲主要港口經過遠洋海運至國內沿海主要港口,再通過拖掛車轉運至風電場;或者到達國內港口后,再通過鐵路轉運至靠近風電場的鐵路站點,最后通過拖掛車轉運至風電場,相對于國產風機其運輸成本較高。

  國產風機在國內生產,不需要遠洋運輸,能夠節省制造成本和物流成本,從而降低工程造價。風機設備常見運輸方式如圖1所示。

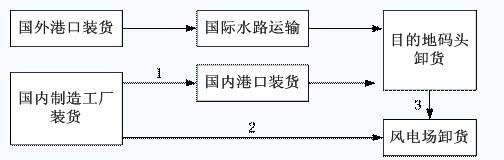

  圖1. 風機設備運輸方式

  圖1所示的1—3中,公路運輸都是必不可少的環節。目前,國內運輸風機設備,除必須采用船運以外,采用公路運輸方案的較多。采用公路運輸?shù)臅r(shí)間較短,可以直達工地現場,還可以省卻其他運輸方式中途吊卸作業的麻煩。

  二、運輸分工

  風機設備的運輸大多由風機供貨商負責。供貨商通常會和國內外大型的物流公司合作,通過招投標方式,將風機設備的運輸外包。

  為了能夠?qū)L(fēng)機順利運到風電場指定機位,風電場項目選址成功后,就會開始與風機運輸相關的工作,如根據風機機位、風機設備的運輸量、路基土壤條件等因素設計修建永久性的場內道路及臨時性道路。

  風機設備運輸過程中,項目業主、設備供貨商以及第三方物流公司各司其責,具體工作如圖2所示:

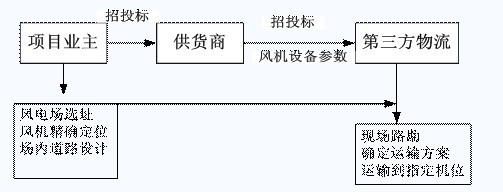

  圖2.風機設備運輸?shù)姆止?/P>

  三、考慮的因素

  風機設備都具有超長、超寬、超高、超重的特征之一,需要運用牽引車、全掛平板車、各類型平板、門架、吊車、人力拖移等運輸工具進行接駁、轉運直至目的地。對于風機設備運輸來說,運輸過程雖然對技術要求高,但是運輸?shù)那捌诠ぷ鞑攀侵仡^戲。負責運輸?shù)奈锪鞴就ǔR冒肽曜笥疑踔粮L的時間來完成前期的運輸選線、清障、路勘等工作。

  風機設備運輸過程中需要考慮的問題主要包括以下幾個方面:

 。1)運輸工具的選用問題

  每種運輸方式都有貨物的尺寸、重量限制,同時風機設備供貨商也會提供風機組件的具體外形尺寸和重量。因此,負責運輸?shù)奈锪鞴拘枰鶕?jù)風機部件的尺寸、重量確定可以選擇的運輸方式,將各部件與合適的運輸工具進行合理匹配。

 。2)運輸路線選擇問題

  在選擇好了合適運輸工具后,風機設備的運輸路線也對線路凈空、沿途最小轉彎半徑、道路荷載強度等方面提出了要求。由于風能資源豐富的地區相對比較偏遠,如山脊、戈壁灘、草原、海灘和海島等,在這些區域建設風電場,現有道路往往不能滿足風機設備的運輸需要。

  物流承運方在明確了設備參數后,要對始運地至風電場的運輸路線進行初選與評估。若現有的運輸路線能夠滿足設備通行的要求,則向業主提出最佳的通行線路,并提醒業主在設備在到達前一段的時間內,保留該路線的通行要求;若現有線路滿足不了通行要求,沿途需要對現有道路加寬、加固、清障甚至新修道路,則提出可供業主評估的運輸線路,明確線路的內容和要求,最終選出最優的路線。具體選線方法如圖2所示。

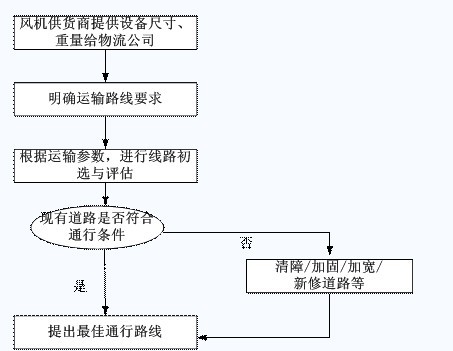

  圖3. 風機運輸運輸路線選擇方法

  (3)運輸成本問題

  風機設備運輸?shù)膹?fù)雜性、非常規性給運輸成本的控制帶來很大難度。除了普通的裝卸費、燃油費、過路費,其運輸還面臨新建碼頭、橋梁、鋪路、拆房、砍樹等一系列普通運輸無法想象的工程,而這些工程的勘測、設計,包括最后的拆除、復位,都給風機設備運輸帶來了很大的成本。而與有關方面的溝通協調,更是一筆無法預計的開支。

  在確定采用哪種運輸方案前,物流公司要對風電場地理位置進行初步了解,掌握其宏觀的交通環境,針對公路運輸特性對運輸沿途的具體交通環境進行詳細的調查,包括已有道路的等級、沿途公路橋梁的承載能力、公路的最小轉彎半徑、最大橫坡角度、與場區的距離等,以評估改造現有道路或者新修道路的成本。

 。4)運輸風險問題

  風力發電機組的風輪葉片和塔架長度在十幾米或更長,機艙包裝一般在三米或更高,這些設備在沿路運輸需要解決因設備超重、超長、超寬、超高所帶來的潛在安全隱患,為了保證運輸安全,承運單位必須采取一定的措施。

  同時還要結合風電場所在地獨特的地理環境及多變的自然天氣,考慮實地操作的技術難度。在選擇運輸方法時,需要綜合各種因素的影響,進行多運輸方案的全面分析比較。

  四、華潤南澳風電場風機運輸案例

  華潤南澳島26MW風電場項目開發2007年6月正式開工建設,項目采用金風S750失速型風機,整個工程完工花費約8個月的時間。

  南澳項目在設備和塔筒招標時就要求風機設備運到現場板車交貨,風機設備運輸都是供貨方全包,減少了設備在運輸過程中各方面風險,降低了費用。

 。1)場址基本概況

   南澳島上風力資源充足,島上已安裝多個風電場。受熱帶海洋氣候影響,島上雨水多,風大,歷年風速最高達到34m/s;四面臨海,霧較多,給風機運輸帶來一定困難。

  華潤南澳26MW風電場位于南澳島果老山上,風電場內風機道路為5m寬的泥石道路,風機間最大直線距離約4km;從風電場到山下主公路約5km,道路寬3.5m;從主公路到南澳島長山尾碼頭約30km,道路寬度為5.5m;從長山尾到汕頭市需要坐輪渡,輪渡是南澳與外界聯系的唯一通道,每一小時一輪渡,坐船需要1個小時。

 。2)運輸特點

  南澳26MW風電場海拔高度在500多米到180多米之間,高差特別大。道路狹窄,坡度大,轉彎急,很多設備無法直接到指定機位,需要進行二次轉運。風電場有2個足夠大的設備堆放場,可滿足風機安裝的設備存放。

 。3)運輸方案

  第一階段,從廠家運往南澳長尾碼頭。機艙底座、槳葉包裝使用專用運輸支架和貨主自備集裝箱。過輪渡是供貨廠家與駁船公司簽訂租船協議,并負責辦理相關審批手續。

  第二階段,從長尾碼頭運輸?shù)侥习墓仙蕉褕。用超寬超長大功率的拖頭車,每臺風機三段管塔分三車。葉片用廠家特殊車箱裝一車三片,機艙單獨一車,輪轂和基礎環控制柜附件一車,一臺風機六車。

  第三階段,從堆場運往風電場內指定機位。從山下主公路到風電場的道路需要擴充到5m寬,其余地方的道路只需簡單清障,均符合運輸要求;同時,在運輸過程中對重心較高的物體重心放置合理、捆綁牢固,加墊枕木、楔子塞牢,防止?jié)L動。

  五、總結

  風機設備的運輸通常是通過外包、招投標方式,由供貨商運送到指定機位。由于風機設備具有超長、超寬、超高、超重的特征之一,運輸?shù)缆烦蔀槠溥\(yùn)輸?shù)幕A(chǔ)。為了保證運輸能順利進行,物流公司要用半年左右甚至更長的時間來完成前期的運輸選線、路勘、清障等工作,形成一套選擇運輸路線的方法。

  此外,在風機運輸過程中,還需要綜合考慮運輸時間、運輸成本、運輸風險等問題。
