波仕電子的新一代USB光電隔離HUB具有超小型的外形(75*23*47mm)、是世界上最小的光隔USB HUB。支持USB2.0全速（12M）速率和USB1.0低速（1.5M）、隔離3000V電壓、無須外接電源、無須驅動程序。由于USB信號的時序、幅值、方向、速率、規約都及其復雜，所以實現USB信號的光電隔離也是非常復雜的技術，這基本上代表了光電隔離領域的最高水準。波仕電子經過多年的研究，開發出這一具有國際領先水準的產品，獲得專利并且已經成功推向市場。
先看看這位用戶在網上反映的問題：“筆記本電腦漏電怎么回事？我的筆記本是宏基的，在我在打字的時候不經意碰到了筆記本旁邊的金屬，被電了一下，感覺怕怕的，后來我用電筆檢測才發現，只要是筆記本外露的金屬部分都能點亮電筆，不知道是怎么回事，我的電腦用了還不到一年，想請問各路高人幫解答一下。。。。謝謝！” 。 而對于臺式計算機，漏電問題更加嚴重。因?yàn)榕_式機的電源是安裝在電腦機箱內部的，就是金屬外殼而無塑料外殼，而且功率更大。只要一臺電腦漏電，那么與它相連的打印機、鼠標、鍵盤、以及其它電腦都會出現漏電。
漏電產生的原因一般有以下幾種：
1.雖然電腦一般都采用了三線制電源插頭，但是有些電源接線板或者交流線路本身就沒有地線，導致電腦電源線沒有接地。
2.有些電腦采用的電路板自身有問題（電路板低壓電路沒和220V的交流電隔離，本身就帶有市電），采用開關電源的 電器多屬這一種情況。
3.即便是電腦的電路板本身沒問題，但由于某些元件漏電（尤其是電容）或是由于電路板受潮、灰塵太多，也會出現 漏電的現象，如有一些電腦機殼一開始不帶電，但用了一段時間后又帶電了，多屬這種情況。人體承受的安全電壓為36V，安全電流為10mA。為確定安全條件，往往不采用安全電流，而是采用安全電壓來進行估算：一般情況下，也就是干燥而觸電危險性較大的環境下，人體承受的安全電壓規定為36V，對于潮濕而觸電危險性較大的環境，人體承受的安全電壓規定為12V，這樣，觸電時通過人體的電流，可被限制在較小范圍內，可在一定的程度上保障人身安全。
按照醫療儀器的行業規定，任何接觸人體的電子儀器都必須嚴格實現電氣隔離。特別是使用220V交流電的儀器對與人體接觸部分的電氣隔離規定尤為嚴格。電腦的電子器件之繁多堪比一臺復雜的醫療儀器。遺憾的是，全世界的電腦用戶幾乎每天都在用手接觸鼠標和鍵盤，卻無人關注人體的電氣安全。而不管是筆記本還是臺式機在使用時幾乎都是接在220V交流電源上的。
這個問題一直沒有得到解決有兩個原因：
1、從原理上實現USB隔離很困難。現在的鼠標和鍵盤幾乎都使用USB口，但是從原理上講，USB的光電隔離是非常困難的。USB口的電氣隔離技術改進的難點就在于缺少USB的方向信號而USB的兩個信號線D+和D—又是不分方向的，具體參見波仕電子網站專文。
2、成本原因：傳統的鼠標、鍵盤使用的PS/2口雖然是單向傳輸?shù)男盘�，但是增加DC/DC隔離電源以及光電耦合器來實現隔離PS/2口的成本可能已經大大超過了鼠標和鍵盤本身的成本。

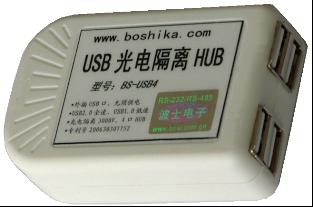

今天，波仕的型號為BS-USB4的USB光電隔離HUB解決了這個問題。BS-USB4使用非常簡單，與一根普通的USB HUB的使用是一樣的，大小也是差不多的。
BS-USB4產品的上位機側（B型USB座）通過USB電纜（打印線）外插計算機的USB插座。BS-USB產品的下位機側為4個A型插座，都可以外接比如U盤、USB/RS-232轉換器、USB鼠標、鍵盤等。也就是說，當BS-USB4外插計算機的USB口時，BS-USB4就相當于是4個已經隔離的USB口。由于BS-USB4自帶隔離DC/DC并且自耗一定功率，所以對外驅動能力略小于原計算機USB口的驅動能力。BS-USB4特別適合具有USB口的醫療儀器、高電壓數據測控設備、人機接口設備等。
因?yàn)锽S-USB4的使用與普通的（非隔離的）USB HUB是一樣的，所以是不需要驅動程序的。
BS-USB4僅僅是一個透明的物理隔離，與計算機操作系統無關。自然，BS-USB4支持各種操作系統，Windows Vista/XP/2000/Me/98等都可以。
|
