1.系統概述
SCADA系統采用西門子公司基于PVSS軟件的分布式可擴展架構；PVSS是西門子公司在全球范圍內針對為大尺寸地理域伸展和分布式設計所開發的廣域SCADA系統解決方案；其靈活和柔性的擴展與部署特性使其成為標準的IT平臺，從而更好的適用未來廣域SCADA系統的技術需要。
2.軟件描述
2.1.PVSS V3.9
PVSS 產品是西門子公司在全球范圍內推出的針對廣域/分布式SCADA系統的解決方案；非常適用于油氣行業；其靈活的擴展，模塊化的部署，行業庫繼承機制和項目訂制與開發等特性使其迅速成為世界范圍的站內與廣域SCADA系統的標準IT平臺；能為工業領域提供完備的監控與數據采集（SCADA）功能。今后，PVSS的功能和角色將不斷的更新和強大，從而更好的適用未來廣域SCADA系統的技術需要；其影響力正在向工業IT領域的各個角落延伸。

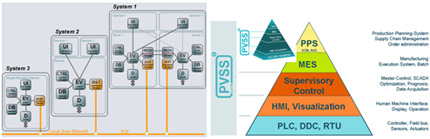

PVSS 采用跨平臺解決方案，涵蓋單用戶的客戶機/服務器系統直到支持冗余服務器、數據容災中心和遠程 Web 客戶機解決方案的多用戶系統。PVSS 是跨公司垂直集成交換信息的基礎，它采用了工廠智能，可以實現更大程度的生產過程的透明性。

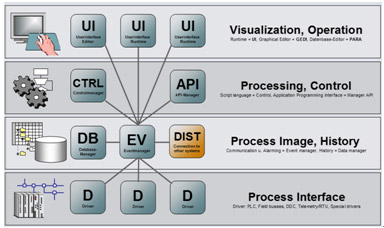

PVSS 基本系統是各種不同應用的核心。它不僅包含開放的編程接口，面向?qū)ο罄^承的概念，實例化組態項目的模式，還包含大量已經開發了的 PVSS 附加件和行業庫，用于給用戶提供各種功能的擴展。
SCADA軟件具備以下特性：
（1）軟件完全實現跨平臺設計，支持Windows，Linux和Unix操作系統平臺；

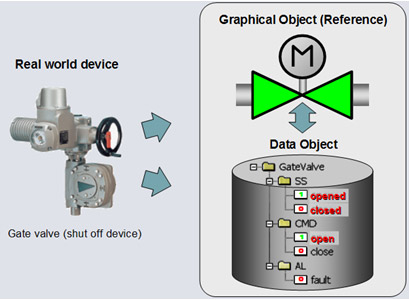

（2）軟件是完全面向?qū)ο箝_發的，可以實現工廠建模、設備建模；并且軟件內部采用組件管理架構，各組建之間通過堆砌確立關系；
（3）單臺服務器最大支持10,000,000點；分布式站點最大到2000個；
（4）軟件作為標準的SCADA系統解決方案，支持多達25種硬件驅動程序；

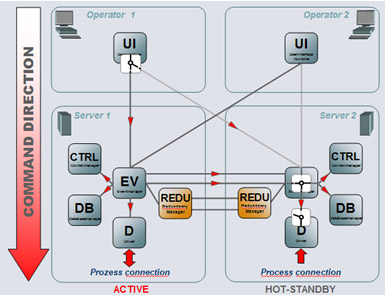

（5）軟件具有三級以上冗余功能，包括數據采集冗余，數據處理冗余，數據存儲冗余，而且數據存儲部分支持群集技術與存儲轉發技術。
（6）通過工程師站在線修改和上傳項目到目的地服務器；
（7）世界范圍內第一家獲得SIL3安全認證的SCADA軟件；
（8）強大的ETool組態工具可輕松導入STEP7中的變量和工程數據，從而節省開發時間和成本；
（9）PVSS Secure選件可提供一整套基于項目的安全管理體制；
（10）Advanced Maintenance Suite和Scheduler選件為系統中各設備提供完整的維護功能和調度任務管理；
（11）非常出色的基于Business Object Universe的報表工具，隨意生成符合各種企業要求的報表；
（12）軟件集成工業實時數據庫-RAIMA，高效處理從不同設備采集來的各種數據；
（13）軟件集成標準的數據庫接口，可外掛第三方數據庫如：Oracle，對數據進行長期的保存和維護；
（14）軟件支持Web服務器架構，客戶端可通過IE瀏覽器獲得項目的全部信息和操作；另可支持純瘦客戶解決方案 JAVA平臺；
（15）軟件增加Video視頻管理選件，無縫集成各種攝像頭視頻信息到PVSS平臺并轉發到各類顯示終端（LED、液晶大屏）；

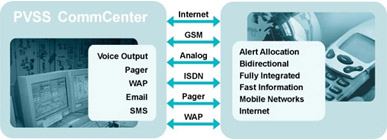

（16）系統可作為ComCenter使用，將重要的信息發送到用戶手機終端查看；
（17）軟件支持過程行業標準的Batch和配方處理功能；

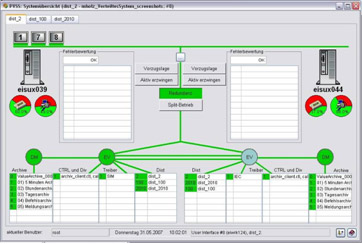

（18）軟件具有強大的診斷工具，監控軟件以圖形的形式顯示采集各數據的各種狀態，包括初始化，掛起，軟件錯誤，通訊錯誤，警告，系統錯誤等等。系統維護人員可以輕松察看系統各種狀態，診斷出錯信息，排除錯誤。
（19）軟件有良好的可擴展性，包括系統規模的擴展(服務器端IO點數以及客戶端數的擴展)，以及在統一的平臺之上實現包括資源跟蹤，過程質量分析等功能擴展。
（20）軟件支持ODBC、OPC、DDE等標準應用程序接口協議，集成完整的ANSI-C腳本系統；同時提供各類API函數的開發包，用于未來新功能擴展和行業庫的集成。
