工控機箱分類：
（一）高度：一般分1U（44MM*430MM*XX），2U（88*430*XX），3U，4U（178MM*430MM * XX），5U，6U，7U，8U等，一個1U的高度是44MM，其他高度依次類推；
（二）長度：國際標準的長度有兩種450MM與505MM，根據客戶的具體要求還可以擴分其他長度，比如：480MM，500MM，520MM，530MM，600MM等；其中450MM~~520MM的尺寸機箱占市場需求的90%以上；加長型機箱的作用主要是有以下3個：一個是安裝雙CPU至強12” * 13”的主板，必須要 520MM的長度才能安裝這樣的大板；另外一個是安裝工業CPU長卡或者是300MM長的視頻卡等需要足夠的擴展空間；最后一個是散熱空間的考慮，由于有些監控用戶需要安裝多路視頻卡與多個硬盤，比如64路，128路等，10個硬盤就需要很好的散熱效果；
�。ㄈ┡P式與壁掛式

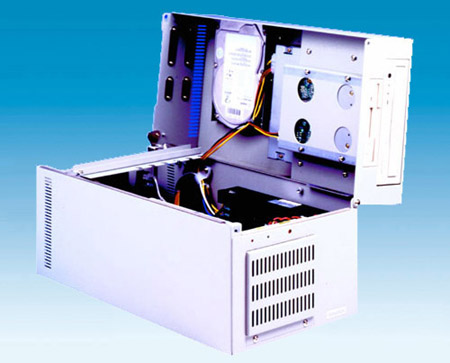

壁掛式：此外，由于某些設備制造商需要把控制中心（IPC）放置在其設備之中。因此對工控機的體積有較為嚴格的要求。傳統的上架式19英寸機箱體積基本很難滿足要求，因此針對此種客戶需求，推出了壁掛式的機箱。例如某品牌的IPC－6606/6608壁掛機箱系列。這類機箱由于體積小，并且應用環境在某設備內部，因此設計理念也重在散熱和擴展性能上。下圖是IPC－6806應用在某測試平臺的機柜內部狀態。
|
