數字電子信息技術的飛速發展對全世界的制造業日益起著巨大的推動作用，使得制造業的各種設備的設計越來越電子化，數字化，網絡化，ECCT產品是艾默生CT推出的一款專門應用于紡織行業的具有CAN總線協議的專用機電設備 PLC控制器，它不僅滿足了紡織的基本I/O工藝需求，更是把CAN總線協議完美地融合進去，使用戶很輕易地把系統的各種設備通過CAN協議進行連接，本文介紹了CAN總線功能在艾默生CT PLC的應用。
CAN總線基礎知識簡介
CAN總線（CONTROLLER AREA NETWORK，控制器局部網絡）由德國BOSCH公司首先提出來的，CAN總線是目前工業界廣泛應用的總線。其特點簡要?dú)w納如下：
2）CAN協議廢除了傳統的站地址編碼，而代之以對通信數據進行編碼，其優點是可使網絡內的節點個數在理論上不受限制，加入或減少設備都不影響系統的工作。同時可使不同的節點同時接收到相同的數據，這些特點使得CAN總線構成的網絡各節點之間的數據通信實時性強，并且容易構成冗余結構，提高系統的可靠性和系統的靈活性。
5）與其它現場總線比較而言，CAN總線通信最高速率可達1MBPS，傳輸速率為5KBPS時，采用雙絞線，傳輸距離可達10KM，并且數據傳輸可靠性高；CAN總線是具有通信速率高、容易實現、且性?xún)r(jià)比高等諸多特點的一種已形成國際標準的現場總線。這些也是目前 CAN總線應用于眾多領域，具有強勁的市場競爭力的重要原因。
CAN總線與RS485方式的區別：
特性
RS-485方式
CAN總線
拓?fù)浣Y(jié)構
直線拓?fù)?
直線拓?fù)?
傳輸介質
雙絞線
雙絞線
硬件成本
很低
每個節點成本有所增加
總線利用率
低
高
網絡特性
單主結構
多主結構
數據傳輸率
低
最高可達1Mbps
容錯機制
無
由硬件完成錯誤處理和檢錯機制
通訊失敗率
很高
極低
節點錯誤的影響
故障節點有可能導致整個網絡癱瘓
故障節點對整個網絡無影響
通訊距離
<1.2Km
可達10Km（5Kbps）
后期維護成本
較高
很低

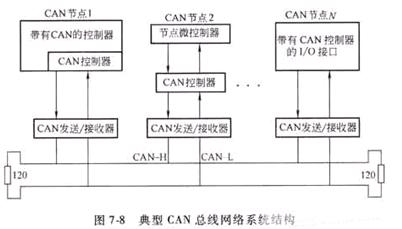

CAN總線系統結構：CAN總線每個節點需要帶有CAN協議控制芯片及適當?shù)慕涌陔娐�，�?jié)點之間通過雙絞屏蔽線進行總線式連接，首尾節點需要接120R的匹配電阻，通信最高速率可達1MBPS，傳輸速率越低，傳輸距離越遠。系統結構如下：
CAN協議的報文格式：CAN協議支持兩種報文格式CAN2.0A和CAN2.0B; CAN2.0A為標準格式,CAN2.0B為擴展格式;格式分別如下:

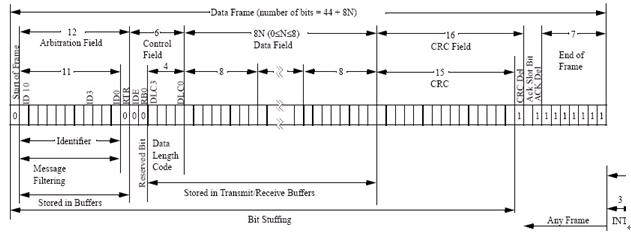

CAN2.0A協議報文結構圖如下

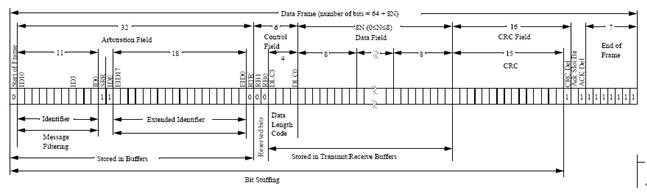

CAN2.0B協議報文結構圖如下
標準格式和擴展格式唯一的不同是標識符(ID)長度不同,標準格式為11位(ID10-ID0),擴展格式為29位(ID10-ID0,EID17-EID0)。
在標準格式和擴展格式中,報文的起始位稱為幀起始(SOF),幀起始標志數據幀或遠程幀的起始，由一個單獨的“顯性”位（0）組成。由控制芯片自動完成，不需要用戶在程序中體現。
然后是由11位標識符（ID10-ID0）（擴展格式為29位(ID10-ID0,EID17-EID0)）和遠程發送請求位 (RTR)組成的仲裁場。RTR位標明是數據幀還是請求幀,在請求幀中沒有數據字節。
控制場包括標識符擴展位(IDE),指出是標準格式還是擴展格式。它還包括一個保留位 (RBO),為將來擴展使用。它的最后四個位用來指明數據場中數據的長度(大小就是由DLC3-DLC0組成的2進制數據)。數據場范圍為0～8個字節（DATA FIELD）,其后有一個檢測數據錯誤的循環冗余檢查(CRC)。
應答場(ACK)包括應答位和應答分隔符。發送站發送的這兩位均為隱性電平(邏輯1),這時正確接收?qǐng)?bào)文的接收站發送主控電平(邏輯0)覆蓋它。用這種方法,發送站可以保證網絡中至少有一個站能正確接收到報文.
報文的尾部由幀結束標出。在相鄰的兩條報文間有一很短的間隔位,如果這時沒有站進行總線存取,總線將處于空閑狀態。
艾默生CT
PLC 集成CAN總線功能介紹
ECCT的CAN通信功能支持CAN2.0A協議和CAN2.0B協議，通信波特率設置范圍為5-100KBPS，可以通過艾默生CT
PLC 編程軟件CONTROLSTAR FOR ECCT進行設置。具體使用步驟如下：

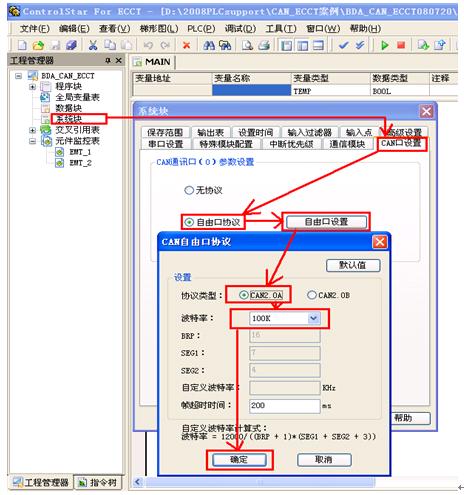

1)基本設置:在工程管理器里雙擊“系統塊”，在彈出的窗口選擇“CAN口設置”，在“CAN口參數設置”里選擇“自由協議”，然后單擊后面的“自由口設置”按扭。在彈出的窗口選擇協議類型“2.0A”或“2.0B”，然后再下拉選擇“波特率”最后單擊“確定”，把系統塊下載到
PLC 里。

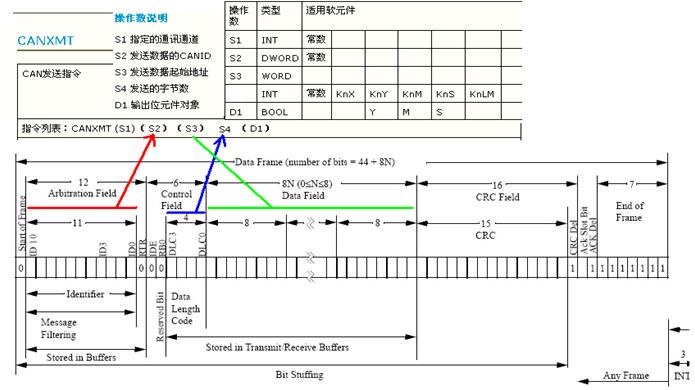

2)數據發送：使用指令CANXMT，并以CAN2。0A協議為例描繪了它們之間的對應關系。

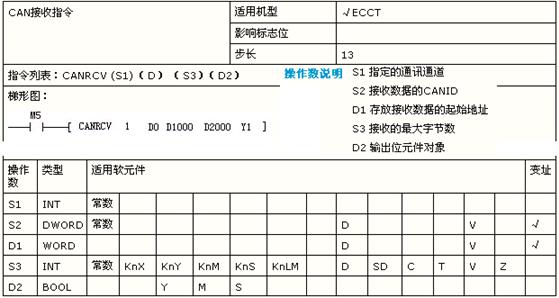

3)數據接收：使用CANRCV指令（參數含義如下）或使用CAN接收中斷功能。我推薦對初使用者采用中斷更方便，具體用法參考下面的例子程序。

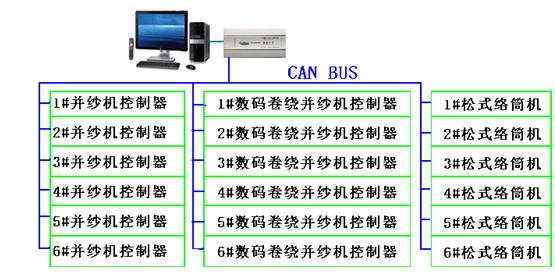

筆者根據ECCT集成的CAN總線功能，在紡織機械上的得到了成功的應用,現介紹如下：其CAN系統總體結構圖如下:
此系統的具體工藝不做介紹,這里只介紹CAN通信部分的應用。
程序使用說明如下：
1．首先根據要求在“系統塊”里對CAN通信口進行設置。

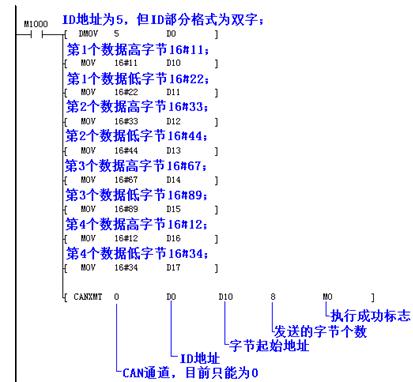

2．?dāng)?shù)據發送部分：對ID為5的地址發送4個字?jǐn)?shù)據“16#1122，16#3344，16#6789，16#1234”需要編寫的程序?yàn)槿缦拢?/DIV>
其中要注意的是：1）CANXMT為上升沿執行指令,M1000為指令執行條件，當其出現OFF—>ON的變化時,執行CANXMT指令;2)使用CANXMT指令前先把該賦值的地址寫好;3) 發送數據只取D元件的低8位； 4)網絡上沒有CANID、數據完全相同的CAN幀同時出現;5)ID保留0。6）CAN程序的校驗部分全部由硬件自動完成，用戶程序不需要參與。
3．?dāng)?shù)據接收部分:此部分以使用中斷方式接收數據為例,分2部分步驟:
1)先在主程序中設置CAN中斷使能.

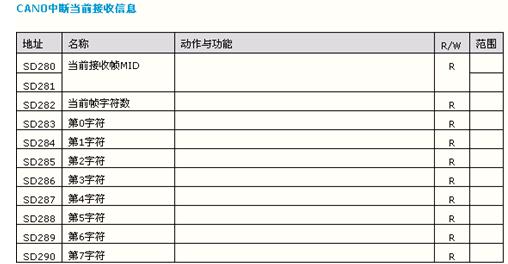

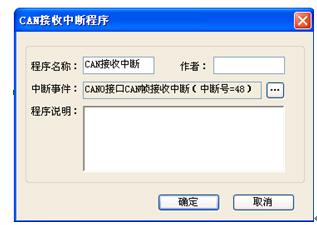

2)設置中斷程序?qū)傩?把其中斷事件選為48(即CAN接收中斷),然后編寫程序把接收到的數據傳遞到需要的地址.注意ID地址為雙字結構,SD282-290依次為數據的高低字節,把他們傳遞到相應的數據寄存器然后合并就可以得到完整的數據了。
總結： 由于CAN協議格式比較簡單，并且相當部分工作由CAN控制芯片硬件完成，所以編寫程序比較簡單，實現起來很容易，此紡織系統采用CAN通信方式后，速度大大提高并且系統更加穩定，受到用戶的肯定。
