1、生產線的結構
①配料設備 包括溶糖設備和過濾設備，溶糖設備用的最多的是夾層鍋，而蔗糖是主要原料之一；過濾設備一般用壓濾機達到凈化的作用。
②輸送泵 通過離心泵的工作原理不斷地吸入、壓出液體達到輸送液體的目的。
③均質機 按照工作原理分為離心式均質機、超聲波均質機、高壓均質機和高剪切均質機等。主要基于剪切、撞擊和孔穴三種作用，使高速液體迅速被破碎為1µm左右的微粒。
④老化設備 也稱為物理上的成熟，大多采用間歇式老化缸，內部的攪拌器使冷卻溫度均勻，老化充分。
⑤凝凍設備 凝凍處理是一道極為重要的工序，機械設備為凝凍機。操作方式分類繁多，但工作原理基本相同。
2、系統設計
2.1 PLC選型 本系統采用由南大傲拓科技有限公司自主研發的NA-200系列小型PLC作為控制系統的核心控制器。NA-200在工業領域和生活領域都有較大的應用范圍，在這個系列中有多種不同的配置結構，包括CPU主機及IO擴展模塊都具有組裝靈活、功能強大的優點。在這個系統中采用CPU201-4001加擴展模塊DXM201-1601，CPU4001的擴展能力得到改進，具有較強的模擬量處理能力，適用于點數較多、控制要求較高的、控制過程比較復雜的系統中；按照IO總點數及系統冗余10%量的要求，我們選用DXM1601的擴展模塊，8點輸入/8點輸出，余量為5點輸入/5點輸出。
NA系列PLC在模塊擴展的設置方面操作比較簡單，通過將排線插入到對應的插槽中，模塊的硬件擴展就完成了，在軟件方面主要涉及IO口的地址命名，只須按照編址規則就能完成地址的編號，使用簡單方便。
2.2 PLC的IO資源配置
硬件體系結構示意如圖1所示。IO資源配置參見表1。

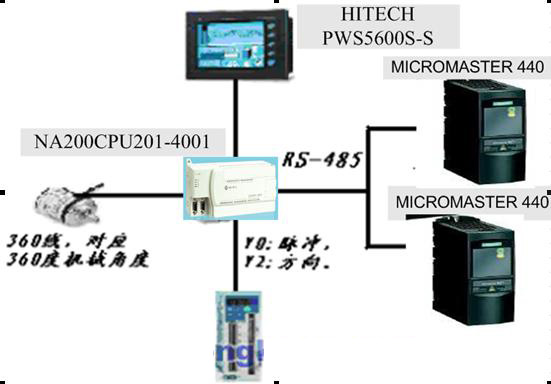

圖1硬件體系結構示意

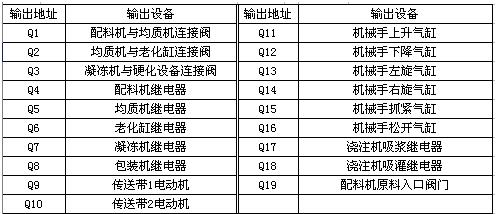

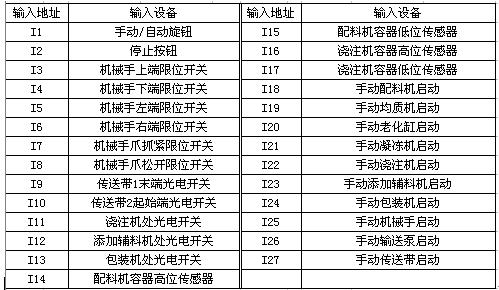

表1 IO資源配置
數字量輸入
數字量輸出

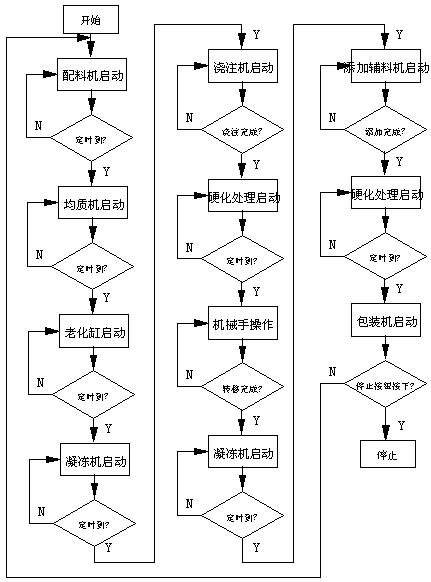

圖2軟件流程
2.3軟件流程設計
軟件流程設計參見圖2
此外系統還包括澆注機及機械手的工作程序流程圖，需要詳細了解工藝過程或有意交流其他技術細節的，可至電南大傲拓科技江蘇有限公司技術支持部。
3 系統設計、安裝、調試中的問題及解決辦法
3.1硬件方面的問題
在生產線的設計中，由于只有第一臺設備即配料機，其容器內設置了傳感器，因此在設備的容量的選擇上，就要以配料機的容量為標準，后續工序上的設備通常選擇同等容量或者容量大于配料機的15%左右。其次在光電開關的位置選擇及PLC外圍硬件連接方面要考慮方便操作，包括安裝，調試和維修。
3.2軟件方面的問題
程序編寫完成后，需要首先在計算機上對程序進行軟件仿真，可以利用NAPro自帶的仿真軟件。主要檢查是否存在筆誤、元件編號錯誤等。然后通過硬件模擬的方式檢查程序，主要檢查在運行態下是否存在邏輯上的錯誤。NAPro編程軟件擁有強大的在線編輯功能，極大的方便了調試過程中對程序的修改。
4 結束語
本章詳解了澆模型冰淇淋生產線的設計過程。該系統采用了傲拓科技NA200系列PLC，通過按鈕、各類限位開關、觸摸屏等，對電動機、繼電器和汽缸等設備和其他相關的機械結構進行控制，利用定時器和計數器實現較長時間的定時控制。該項目已經通過調試，系統運行穩定，PLC工作狀況良好。通過該項目充分展示了傲拓科技NA系列PLC在包裝行業機電一體化應用的技術能力。
|
