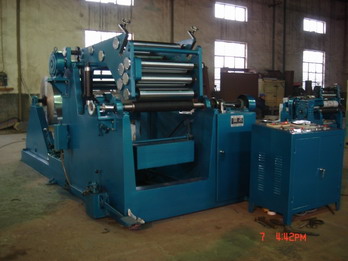

鋁箔分切機全數字電氣控制系統
一、適用范圍
本設備是為鋁箔分卷機專用機械配套的電氣控制系統。鋁板經過冷軋機、鋁箔初軋機、鋁箔精軋機的軋制，形成雙層0.03mm～0.006mm的鋁箔，此時需要把雙層的鋁箔分開，同時按照不同用戶的商業要求把600mm～1850mm寬的鋁箔分切成若干條不同寬度的鋁箔，并按恒張力方式卷取成鋁卷。由于電氣控制系統的適用性，也適用于其他有色金屬箔材中薄箔及厚箔的卷取分切控制系統。
二、控制原理

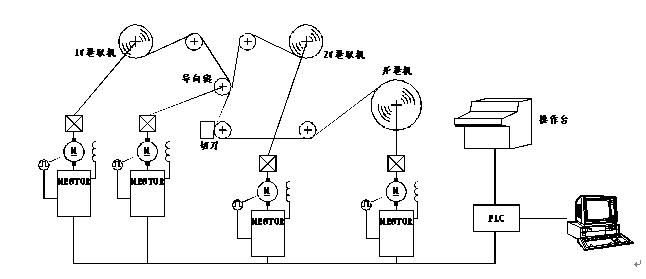

1、 鋁箔分卷機由開卷機、導向輥及刀軸、1#、2#卷取機等設備組成，并由各自的直流或交流電動機牽引。電氣控制系統由可編程控制器（西門子PLC）及全數字矢量變頻器或直流控制器(英國CT組成)。
2、刀軸將放卷和收卷分割成二段張力來控制：放卷和刀軸之間是放卷張力；收卷和刀軸之間是收卷張力
3、張力系統和速度系統的分配：卷取機采用力矩方式下的張力控制系統；放卷機和刀軸采用速度控制系統。由于放卷電機功率大，采用速度方式能使速度不會失控，;通過改變刀軸電機輸出轉矩的大小和方向來調節開卷張力。當?shù)遁S電機輸出轉矩很小，僅用于維持刀輥群轉動時，開卷張力等于兩個卷取機張力之和;當?shù)遁S電機輸出轉矩與導輥群轉動方向相同并增大時，開卷張力等于兩個卷取機張力與刀軸電機產生的拉力之和;當?shù)遁S電機輸出轉矩與導輥群轉動方向相反并增大時，刀軸電機分擔一部分卷取機對開卷機的拉力，開卷張力隨之減小。
4、卷徑測量方法：卷徑是收卷恒張力（或者錐度張力）和放卷速度速度穩定的關鍵因數，在自動化系統中有很多中獲取直徑的方法很多，在這臺機器中采取下列方法準確使用。 在一 個 刀 軸導輥(導輥直徑為D2)上裝有一個光電編碼器(以下簡稱測量碼盤)，每旋轉一圈發出的脈沖數為m2，脈沖當量為7cD2/ m2。同時將開卷機或卷取機驅動電機測量碼盤的零脈沖輸人PLC，則開卷機或卷取機驅動電機每旋轉一圈，PLC接受一個零脈沖，進行一次卷徑計算。在兩個零脈沖之間測量碼盤所發出的脈沖數為m;在兩個零脈沖之間開卷機或卷取機所通過的鋁箔長度與在兩個零脈沖之間裝測量碼盤的導輥所通過的鋁箔長度相等，則二Dli = n rnD2/
m2(i為機械傳動比)，由此得到D= i mD2/m2。
5、刀軸部分的控制：在整個分切系統中，刀軸導輥群起到調節開卷張力和卷取張力的作用，故控制系統應使其跟隨機組速度，同時調節開卷張力和卷取張力。在本機組中，將刀軸導輥群控制系統設計成隨動式速度控制系統，即系統的特性較軟。
6、系統軟件的功能：系統以PLC為控制核心，讀取主操作臺的機列速度設定，根據檢測的卷取直徑，自動計算并輸出開卷機及刀軸的速度給定信號，同時控制刀軸的電動機電流，使其在運行中做到“隨動運行”，與開卷機的速度時刻保持一致。PLC還從主操作臺上讀取收卷機的張力設定及張力錐度設定，自動檢測、計算收卷機的材料直徑，輸出收卷機的張力電流給定，保持鋁箔中的恒張力。同時按照主操作臺上的鋁箔寬度設定等參數，自動計算張力靜態補償和動態補償系數，使得系統在加減速時自動保持恒張力。
三、本設備參數
1、箔材寬度：600mm～1850mm
2、箔材厚度：2×（0.006mm～0.02mm）
3、卷材外徑：Φ1685mm（Max）
4、成品寬度：Min. 200mm
5、成品外徑：Φ800mm（Max）
6、機列速度：800M/min（Max）
7、速度控制精度：0.1％
8、張力控制精度：< 1％
|
