北科驛唐的MD-609G是一款超高性能的DTU,它與國內外許多PLC都連接應用過,并且運行穩定可靠,下面就簡單介紹一下MD-609G是如何連接歐姆龍PLC的,以C200HE為例。
一、連接環境
- 系統運行環境:Windows2000(或以上版本),CX-Programmer 5.0
- 下位機介紹:支持modbus協議的RTU,一路模擬量輸入
- 傳輸設備:MD-609G(232串口)
二、準備工作
- 硬件:一個支持modbus協議的RTU/PLC,一個MD-609G,一臺電腦,串口線若干,電源,一張SIM卡
- 軟件:安裝CX-Programmer 5.0、MD-609G配置軟件和mServer 2.0
說明:mServer是做什么的呢? mServer是MD-609G的server端,MD-609G都連到mServer上由mServer統一管理,包括設備上下線狀態等,并且把連過來的MD-609G映射到虛擬串口,使得CX-Programmer能夠通過讀虛擬串口從而讀取MD-609G遠程傳送過來的數據。
- 配置:要實現MD-609G與CX-Programmer的遠程通信,需要對MD-609G內部進行配置(包括波特率、奇偶校驗等,使之與RTU/PLC所用串口參數一致),同時需要對mServer進行相應的配置,具體方法參見http://www.etungtech.com.cn/zdcp/md609g.asp#MD609P2S。
三、MD-609G與CX-Programmer的連接
- 虛擬串口映射:因?yàn)镸D-609G與CX-Programmer通過虛擬串口連接,所以首先要在mServer上對MD-609G做虛擬串口的映射,具體方法參見http://www.etungtech.com.cn/zdcp/md609g.asp#MD609P2S。(我們暫把MD-609G映射到虛擬串口com3)

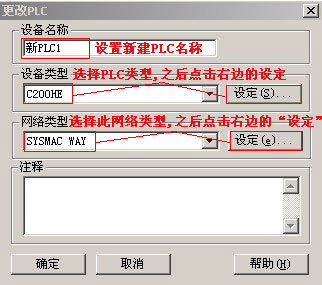

- 建PLC工程:打開CX-Programmer 5.0,點擊“文件”→“新建”,在彈出的對話框里設定新建PLC的名稱,并且選擇所使用的PLC的類型,這里我們使用的是200HE,設置如下:

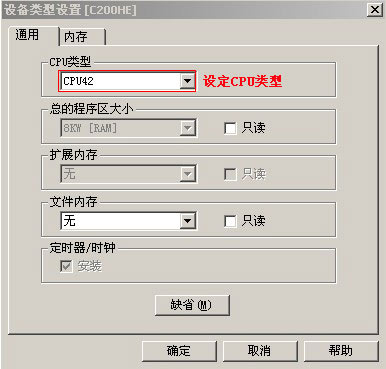

 點擊“設備類型”后的“設定…”,彈出如下對話框,做以下設置:

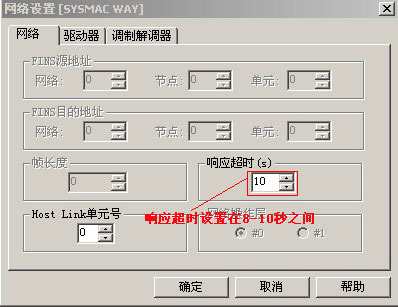

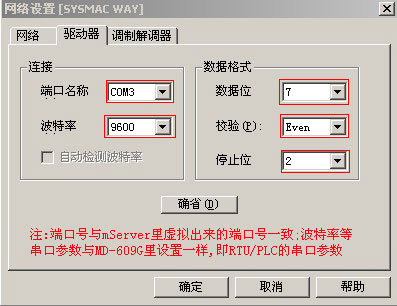

 點擊“網絡類型”后的“設定…”,彈出如下對話框,做一下設置:

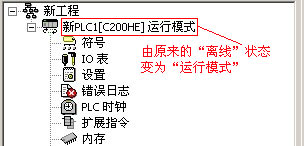

 全都設置完畢后,點擊確定,進入新建的工程。之后點擊工具欄上的 ,等待30秒左右,即可出現新建的PLC連上進入運行的狀態,顯示如下:
 至此,歐姆龍PLC C200HE便通過MD-609G與他的軟件CX-Programmer連接上了。
|
