一、"總線橋"技術概念的引出
現場總線技術是目前自動化領域中最有影響力的先進技術，是計算機網絡及數字通信技術在自動化領域發展的必然結果；現場總線技術給傳統的自動化系統結構帶來巨大變化。

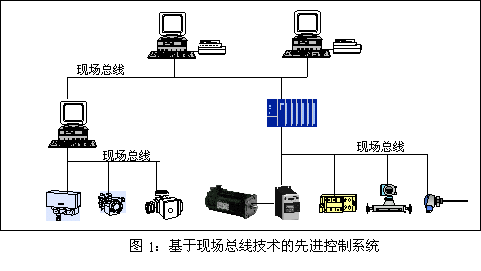

基于現場總線的先進控制系統以現場總線為系統設備層和監控層通信網絡、以工業PC或PLC為系統控制器、以智能儀表及現場設備為總線節點的分布式控制系統；是一種基于通用軟硬件平臺、開放式、與IT技術緊密結合的先進控制系統；這種系統模式已在我國很多行業中得到應用。

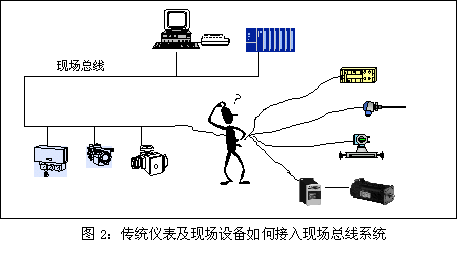

我國自動化行業應用現場總線技術的瓶頸問題：傳統儀表及現場設備如何接入現場總線系統？
基于現場總線的控制系統要求現場儀表及設備必須具有相同的現場總線接口；而我國目前的實際情況是：多數傳統儀表及現場設備不具備現場總線接口。完全使用國外進口設備使系統成本過高；因此，
問題1：如何將傳統儀表及現場設備接入現場總線？
基于現場總線技術的控制系統是開放系統，允許不同廠家產品互連；這就為國內自動化產品制造業提供了新的機遇。但目前的實際情況是：多數傳統儀表及現場設備制造企業不具備現場總線接口技術開發經驗和人才；相關技術研究和人才培養不得不從零開始，因此產品開發周期過長，超出了中小企業承受能力；
問題2：如何幫助我國儀表及現場設備制造企業盡快開發出具有現場總線接口的產品？
目前，國際現場總線IEC 61158 包括了8種的現場總線標準，除了這8種之外，在我國還流行了CAN、LONWORKS等幾種現場總線，在實際應用系統中經常出現幾種現場總線并存的情況；因此，
問題3：如何將異型總線系統及設備接入，實現互連？
為此，鼎實創新科技公司提出 "總線橋"技術和產品，為以上三個問題提出解決方案。
二、總線橋產品
"總線橋"是系列產品統稱；主要分三大類:
1．OEM系列嵌入式PROFIBUS接口
嵌入式PROFIBUS接口面向自主開發PROFIBUS-DP產品的用戶，以O(shè)EM方式提供PROFIBUS-DP從站通信接口。產品是一塊面積不超過25 cm2 模板插接在用戶產品模板上，采用TTL異步串口或雙口RAM實現與用戶模板的數據交換。嵌入式PROFIBUS接口可將用戶數據轉換成標準PROFIBUS通信協議。
產品特點：
▼開發周期短：用戶不需要了解PROFIBUS開發技術，不需要購買PROFIBUS開發系統；不需要自己編寫GSD文件，可在短時間內完成開發具有自主知識產權的PROFIBUS產品；
▼應用簡單：用戶產品的CPU通過TTL異步串口或雙口RAM實現與用戶模板的數據交換。接口板自動轉換成PROFIBUS-DP協議與PROFIBUS主站通信。
▼低成本：減少用戶開發成本及技術人員及技術儲備成本。
▼應用廣泛：可廣泛用于各種產品；如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器智能、現場測量設備及儀表等等。
▼以O(shè)EM方式提供：因此用戶對產品有自主知識產權、品牌、商標注冊權。
2. B系列協議轉換總線橋
通過RS-232、RS-485通信接口，將智能現場設備，如變頻器、溫度巡檢儀、回路調節器等連接到現場總線PROFIBUS上。對于一些應用普遍的通信協議, 如OMROM/PLC的HOSTLINK串口協議、東芝變頻器通信協議等，B系列協議轉換總線橋有定制協議業務，支持這些協議的產品。

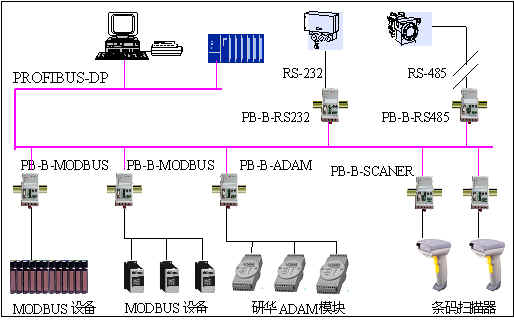

圖3：應用總線橋?qū)⒕哂蠷S232/485、MODBUS等通信協議設備連接到PROFIBUS總線上
3. 網關(Gateway)系列：網關(Gateway)系列產品用于不同現場總線之間的接口,目前已有PROFIBUS-CAN網關、PROFIBUS-MODBUS網關、Ethernet(TCP/IP)-PROFIBUS網關、和Ethernet(TCP/IP)-MODBUS網關。

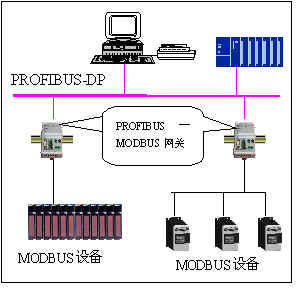

圖4：PROFIBUS到MODBUS網關PB-B-MODBUS的應用

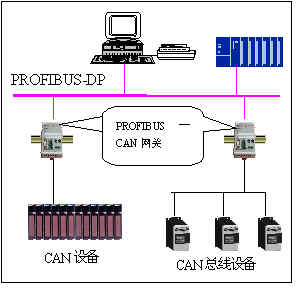

圖5：PROFIBUS到CAN總線網關PB-B-CAN2.0的應用 |
