一、基本要求
用文本顯示器一個數據寄存器，設定數值范圍0-100控制EP-08M08R-04K04E的0-10V輸出。
二、程序說明

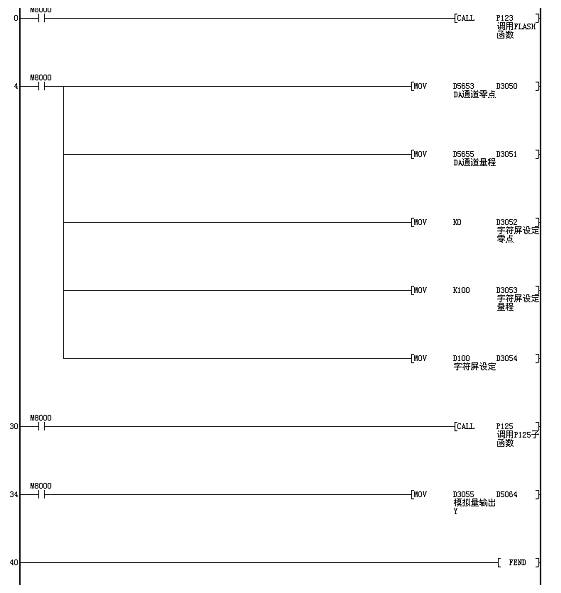

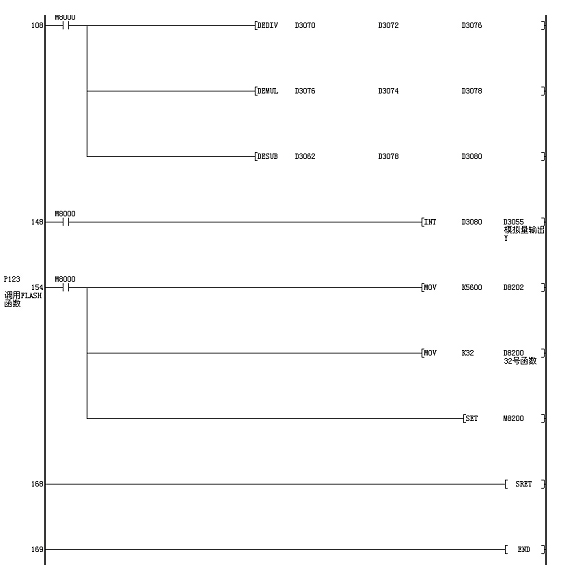

1、主程序調用P123子函數讀EP-08M08R-04K04E中FLASH，由此得到程序中0-10V
信號零點量程所對應DA值之間的線性關系。D100為字符屏數據寄存器，設定范圍（上
下限）0-100.

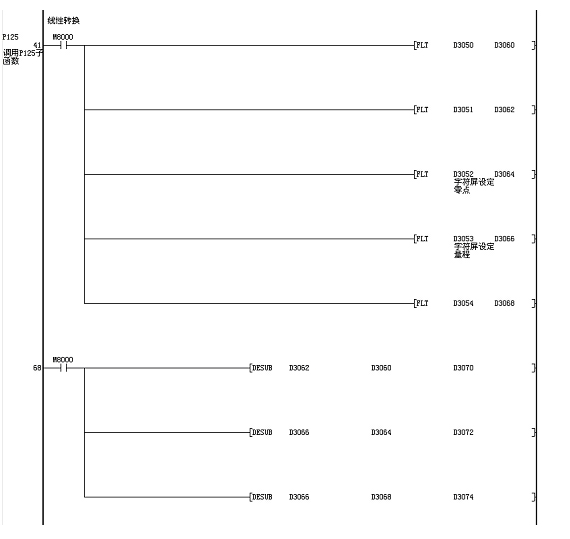

2、調用P125子程序，占用資源D3050-----D3081，將物理量線性變換出電壓信號。
在文本顯示器中D100對應PLC一個DA通道的模擬量輸出，數據寄存器D5653對應0-10V零點DA值，D5655對應0-10V量程DA值
在程序中，運用到的DA零點量程在《科威編程手冊》P111頁中有詳細說明。
D100對應0通道輸出：D100 為0時，0通道輸出電壓為0V； D100為100時，0通道輸出電壓為10V。
D100從0到100對應輸出電壓為0到10V，他們之間是線性關系。
在程序中主要是調用了一個P125函數，P125是一個線性轉換函數，在《科威編程手冊》P128頁中有詳細的說明，您可以查看。
|
