我司W(wǎng)AH-2Q01型外壁式液位儀(網絡名:外壁式超聲波液位計,外壁式雷達液位計,外壁式液位計)，是采用將有源傳感器外置于被測液體容器外壁的外部測量方式，是市場同類產品中，最早通過國家安全防爆認證和產品質量認證及計量器具制造許可證的產品。
A、概述
外壁式液位儀（外壁式雷達液位計)是利用回波檢測方式和專利配套工藝，使有源傳感器器件與被測量容的內部空間完全隔離。使傳感器完全擺脫了容器內部環境的溫度、壓力和介質腐蝕性影響。使安裝使用維護變得簡單方便。
B、特點（見安《產品說明書》）
1、安全可靠
由于傳感器與容器內部空間完全隔離，自成一獨立的金屬密封體，其殼體始終不接觸被測液體內部環境，且與被測容器電氣地線相通，從而徹底消除了傳感器對被測環境可能導致的安全隱患。也可完全免除了雷電對系統造成的沖擊。
2、應用面廣
傳感器不與被測液體內部環境相通，不受液體內部工作環境的影響，針對不同的測量環境只需采用相應的安裝工藝，就可使測量不受高溫、高壓、高腐蝕及介質成份的限制。具有一機多用的特點。特別廣泛適用于各種密封、高壓、高溫、高腐蝕、巨毒性液體存儲容器。
3、安裝簡單、靈活
傳感器安裝于容器外部，其體積小，結構簡單，不與被測液體的（氣相、液相）空間直接觸�，F(xiàn)場電子部件與傳感器可分離安裝，其間可在30米范圍內任意選擇有利于現場維護、操作的安裝位置。顯然給安裝、操作及維護代來了極大的方便性。這是其它儀器無法比擬的。
4、改善工作環境
本儀器采用傳感器外置的同時，又充分考慮了操作、維護工作的實際情況，傳感器采用便于工作人員操作的下（置）裝方式，從而避免了儀器電纜在容器頂部敷設及人員攀爬容器頂部高空做業的方式。這樣既減少了作業的風險性及成本，又減輕了作業人員的勞動強度。
C、型號
本儀器分一體型和分體型兩種結構。

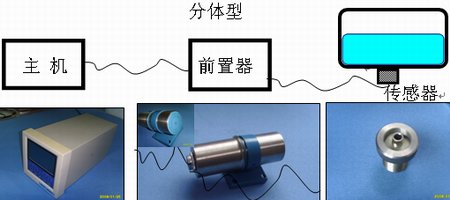

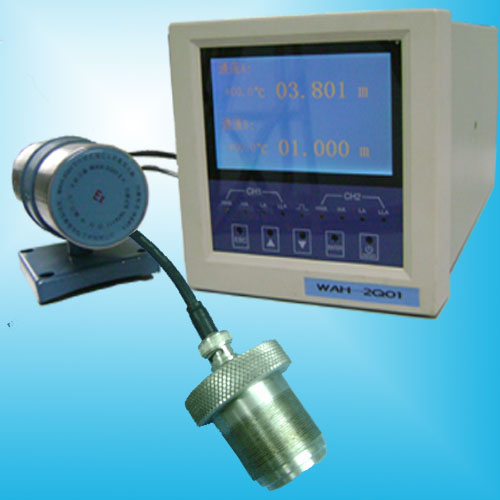

a、分體型

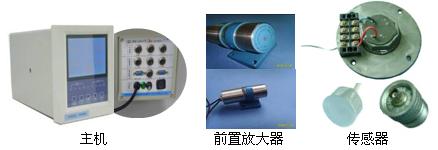

型號為WAH-2Q01A，儀器由主機、前置放大器、傳感器三部份組成.
主機置于操作控制室內，前置放大器、傳感器放置于被測容器現場。
b、一體型

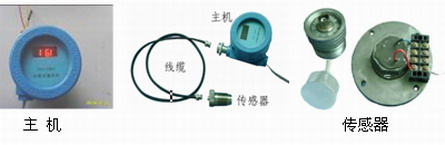

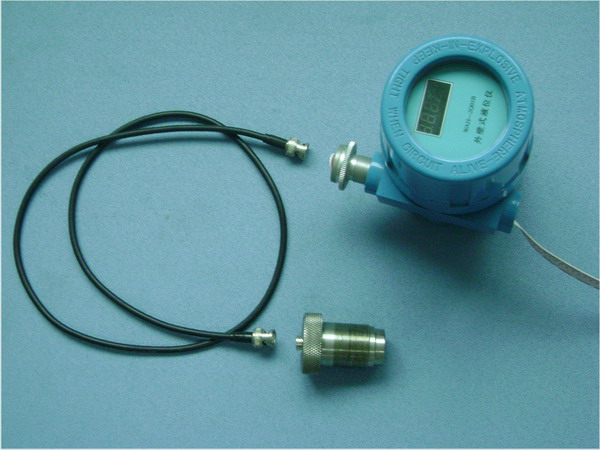

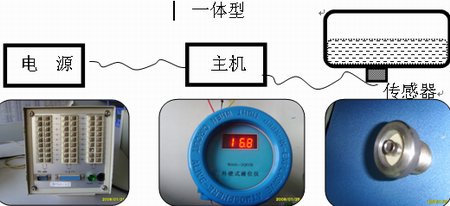

型號為WAH-2Q01B，儀器由主機、傳感器兩部份組成。如下圖示:

主機放與傳感器放置于被測容器現場。主機與操作室有四線制和兩線制兩種方式連接，在操作室可選配顯示儀表。

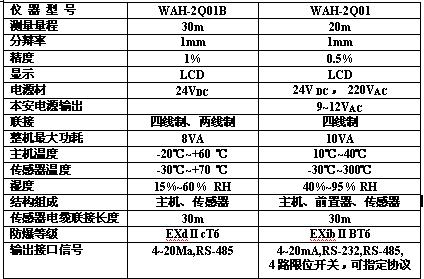

D、主要性能：
E、儀器使用
將儀器系統連接完畢（如下圖示附照片），并認真檢查無誤后，即可投入上電運行。對分體型儀表，可通過主機面板上的操作鍵來調整運行參數，有關設置方式，在設備定購時有專門的手冊提供。
F、傳感器規格
1、按有效面大小可分為：60mm,40mm,25mm,10mm四種規格。
2、按傳感器結構分為：
a、貼裝式；
b、法蘭固緊式
c、T型下裝式（下插入式）；
d、T型上裝式（上插入式）。
******************注：可根據用戶所測量工藝環境選擇。*******************
G、主機接構

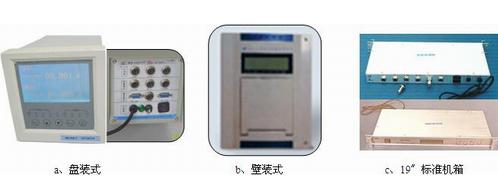

a、盤裝式:160×160×300; b、壁裝式:188×278×130; c、19〞標準機箱:485×056×200
H、測量安裝方式
由于實際工況環境的復雜性，不要偏面的追求形式。在設計安裝方式時，應根據相應的工況和現場條件進行綜合考慮，以選擇相適應的安裝工藝。詳情可向供應商咨詢。下提供幾種安裝方式。

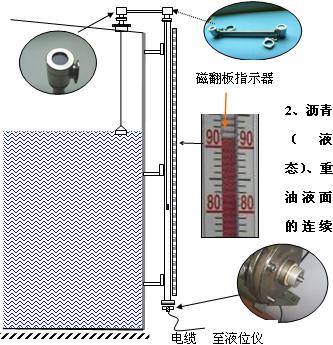

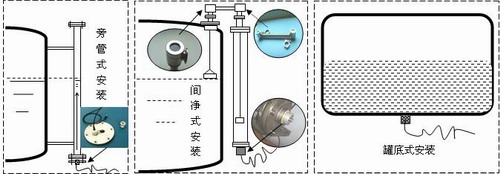

a、罐底式 b、旁管式安裝 c、下插式安裝
d、上插式安裝 e、間凈式安裝
I、應用示例
1、液態烴液位測量
介質特點：
易氣化，有沉渣、污垢，液體表層不穩定，密封、高壓。
2、瀝青介質測量
a、不受壓力、溫度介質種類的限制；
b、顯示直觀、精確；
c、密閉性好、安全性高，現場維護簡單；
d、對已安裝有浮盤鋼線傳動刻度指示的儲油罐特別適用。
3、液體介質脫水控制，液體介質積水監測
4、工業鍋爐氣包水位監測：
介質特點：高溫、高壓、純凈。
測量特點：簡單、精確、直觀、方便。
5、過成中間罐液位控制比較
6、合成氨搭底料位監測
|
