丹佛斯變頻器FCM300控制板上電自檢失敗故障維修經驗
本文分析一臺FCM300變頻器上電不運行的故障及其維修經驗。
丹佛斯FCM300以及FCD300系列變頻器是變頻器家族中比較特殊的成員。它們是背包式變頻器—變頻器與電機甚至減速機組合在一起的，做到變頻器與電機的完美結合。它們有著眾多的優點：防護等級比較高，可以降低維護工作量，同時也無需為控制器預留安裝空間；電機電纜沒有長度的限制；安裝靈活及簡便；在性能方面速度精度比較高，啟動力矩也比較高。它們有標準RS485串行通訊來控制，可擴展PROFIBUS DP現場通訊總線。
外接FCM300專用遠程液晶操作面板以后，上電觀察到具體故障現象如下：
變頻器上電以后，遠程操作面板顯示變頻器處于上電自檢狀態，然后黒屏，沒有任何顯示，變頻器也無法運行。

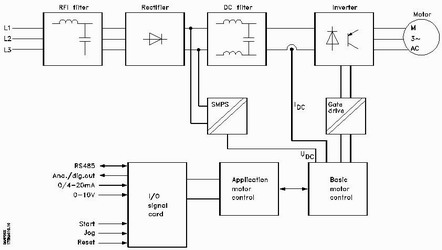

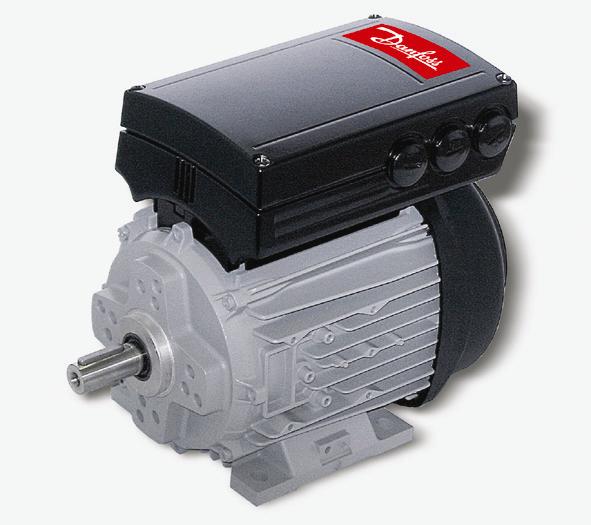

下圖是FCM的圖片以及原理框圖：
通常懷疑這樣的故障是由于變頻器控制電源異常或變頻器內部控制板與功率板交互通訊有故障引起的。因此首先檢查面板的供電電源是否正常，用示波器測量，控制電源穩定在＋5V，這是控制板工作的正常電壓，24V、15V和-10V輔助控制電源電壓也正常，說明此故障并不是由于工作電源不穩定而導致的；然后檢查控制板和功率板之間的通訊芯片，結果發現此組芯片和輔助線路也工作正常。
最后經仔細檢查發現，真正的故障原因?yàn)榭刂瓢錏2PROM數據丟失，導致MCU上電自檢時發生錯誤，自檢無法通過。更換芯片以后，變頻器工作恢復正常。
|
