第五部分:人機界面
人機界面是進入生產的窗口。通過這種圖形化的產品,操作員可以“看見”過程的狀態和發生的事件等信息。做為基本組件的一部分,這些低端可視化產品提供了基本的特性,而保持成本低廉并節約面板空間。
我們的系列產品是PanelView系列人機界面,它們?yōu)樾⌒蜋C械制造商提供了一種低成本的可視化產品。
PanelView圖形終端
2711C PanelViewTM圖形終端是一種面板安裝型顯示設備,具有鍵板或觸摸屏,用于操作員的信息輸入。這些2…10英寸的顯示字符可以是彩色的或是單色的。內置的設計軟件消除了PC軟件的安裝與連接。內置的通信口支持多種網絡。
PanelView C200終端
PanelViewTMC200圖形終端具有一個2英寸單色平板顯示器。這些終端支持操作員通過功能鍵或帶數字的功能鍵輸入信息。
PanelView C300終端
PanelViewTMC300圖形終端具有一個3英寸的單色平板顯示器。這些終端支持操作員通過功能鍵或帶數字的功能鍵輸入信息。
PanelView C600終端
PanelViewTMC600圖形終端具有一個5.7英寸的平板顯示器,可以是TFT彩色、CSTN彩色或單色。這些終端支持操作員通過觸摸屏輸入信息。
PanelView C1000終端
PanelViewTMC1000圖形終端具有一個10.4英寸TFT彩色平板顯示器。這些終端支持操作員通過觸摸屏輸入信息。
操作員界面組件還包括按鈕和信號指示設備,它們幫助操作員在信號斷開和材料短缺時減少宕機時間,以及在危險時提示操作員。
按鈕和信號指示組件
按鈕和信號指示組件包括內容廣泛的操作員用光電設備。我們提供符合IEC標準和NEMA標準的按鈕、搬扭開關、懸吊開關、指示燈、操作員組合站和操作員密封站。我們的聲音和視覺信號設備包括喇叭、揚聲器、燈塔、閃光燈、燈柱和堆疊燈。它們幫助操作員在信號斷開和材料短缺時減少宕機時間,以及在危險時提示操作員。
800F IEC 90 mm 密封站
800F 90 mm 密封站具有1個黃色或灰色塑料孔。
800FC 懸吊站
800FC 懸吊站用于節省時間的場合,800F 22.5 mm實現按鈕最少化而效率最大化。我們還提供多種選擇和定制選項來滿足用戶獨特的需求。
800MR IEC 油密圓形按鈕
800MR油密封圓形按鈕具有可靠和牢固的特性,可以用于重載的環境。我們的按鈕是類型13的油密封,可用于需要耐久和惡劣的環境中。
800Z NEMA/IEC 接觸/手掌按鈕
800Z Zero-Force 接觸按鈕是為機械控制系統中需要使用雙手操作而設計的。傳感器的表面編織了兩個在不同位面的容性傳感器,具有較好的敏感性。當操作員接觸開關的表面時,操作員就觸發了一個輸出。我們的按鈕可以檢測到手戴各種工業手套的操作。接觸按鈕按照人體工程學設計,容易識別手掌的輪廓。使用雙手操作時,可以幫助操作員防止機械失效。
緊急操作員
緊急操作員包括使能開關和拉線開關。我們的LifelineTM系列包括拉線緊急停車開關和驅使拉線緊急停車開關。
拉線開關
拉線開關有一條鋼絲繩連接閉鎖開關。沿繩的任意點可以按任何方向拉動繩索將使開關動作,切斷機器的電源。我們還提供LifelineTM繩索張緊系統(LRTS),Lifeline 3 繩索操作的緊急停車設備,Lifeline 4 繩索/按鈕操作系統和不銹鋼Lifeline 4 繩索/按鈕操作系統。
Lifeline 3 拉線開關
LifelineTM3 拉線開關使用繩索操作的緊急停車開關,嚴格按照ISO 13850(機械安全—緊急停車設備) 標準的要求進行設計。Lifeline 3 系統可以沿著或圍繞著機械安裝,是一種隨時可以拉拽的緊急停車設施。
Lifeline 4 拉線開關
Lifeline 4 繩索/按鈕操作系統可以沿著或圍繞著機械安裝,諸如傳送帶,是一種隨時可拉的緊急停車方法。系統包括一個繩索狀態指示器和裝有開關蓋的緊急停車鈕。
Lifeline 繩索拉緊系統(LRTS)
Lifeline 繩索拉緊系統(LRTS)是一種獨特的繩索拉緊系統,它可以實現繩索執行系統的快速安裝。LRTS還可以用于其他不同的應用。
啟用開關
我們的啟用設備是手動的操作控制設備,用于連接一個啟動控制。我們的三位置啟用開關可以做為需要條件的一部分,保證一臺機器內的安全工作。
把手啟用開關
把手開關可以做為需要條件的一部分,保證機器內部的工作安全。產品按照人體工程學設計,輕巧易用。標準產品包括兩個獨立的三位置開關,使用時緊握扳機就產生輸出。另外的產品具有一個可選按鈕或雙通道緊急停車鈕。

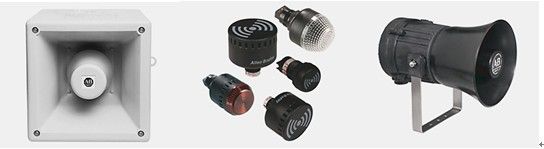

聲響設備
聲響設備包括通用和高性能電子喇叭,面板安裝信號報警器和危險區域喇叭和燈柱。

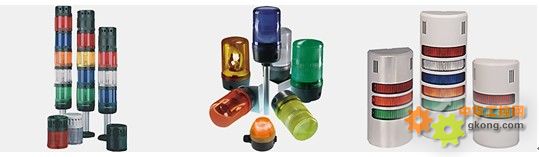

視覺設備
視覺設備包括面板安裝氙燈,小型燈柱,面板安裝帶有可選穩定或閃爍的指示燈,墻面安裝信號燈,面板燈條,工業圓形燈柱,塔燈,堆疊燈和面板安裝的雙路報警燈。

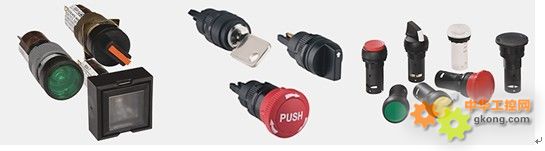

特殊按鈕
特殊操作設備包括狀態指示器,小型駕駛燈和按鈕。我們提供12, 18, 和22 mm 狀態指示燈,用于灰度和亮度顯示的工業應用。我們的小型駕駛燈和特殊按鈕專門為現場環境惡劣與危險區域的應用而設計。
800G IEC 危險區域按鈕
800G危險區域按鈕組件可以按完整的工廠組裝站或分開的組件訂購。組件的基座和面板安裝設備可以自由互換,因此減少了庫存品種。通過電纜使用的靈活性,這個系列還提供了一種低安裝成本的選擇。
800H危險區域按鈕
800H 類型7 和9危險區域按鈕提供一種獨特的功能,良好的抗腐蝕,以及導管密封的選擇方案。用戶可以做為完整工廠裝配站或分開的組件使用標準或長桶的方式訂購它們。
800R 危險區域按鈕
800R危險區域按鈕按照分區2/區域2的危險區域標準而設計的。它們包括800H(類型4/4X/13)或者800T(類型4/13)帶密封的操作盒。800R單元可以按照工廠裝配站或者分開組件的方式訂購。
