4.1 PROFINET網絡平臺的實現
cifX50-RE作為PROFINET主站，首先需要通過赫優訊基于FDT/DTM技術的網絡配置工具SyCon.net，對cifX50-RE進行固件Firmware下載、網絡配置和相關參數的設置。而NXIO作為PROFINET從站測試板，相關Firmware等信息已經在CF存儲卡中，故無需作過多的操作。具體的cifX50-RE的PROFINET網絡配置和PROFINET網絡平臺的搭建可咨詢德國赫優訊上海代表處。
4.2 netANALYZER的實現
在安裝上netANALYZER分析儀驅動和軟件后，運行netANALYZER軟件，如圖4所示，如果硬件上連接上其中一個TAP口，在圖上會顯示出連接狀態，同時可根據netANALYZER上LED進行狀態判斷，本例中連接TAP2口。
圖4. netANALYZER軟件界面
用戶可通過file setting進行*.hea和*.pcap文件的存儲路徑的設置，通過GPIO進行外部IO信號的設定，由于IO報文可能會和其它報文產生混淆，赫優訊netANALYZER光盤中特提供了“hilscher_net_analyzer.dll”文件，安裝此文件后，GPIO的數據格式可變成特定的格式，以便區分，直接將此文件導入Wireshark plugins文件夾下即可。
同時用戶可根據需要，進行報文信息的過濾，通過filter setting設定報文信息的MAC地址，即可過濾掉不需要的報文，抓取有用的報文信息。
設定好上述信息后，用戶即可進行PROFINET報文的抓取，單擊start，抓取完成后點擊stop，而后點擊convert進行文件格式的轉換，即保存為*.pcap文件。
5 PROFINET網絡性能的分析

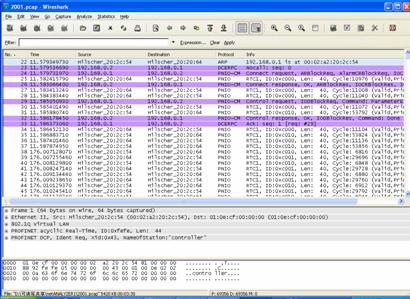

通過上述操作，成功抓取PROFINET報文共計5124KB，利用wireshark軟件打開所抓取的報文如圖5所示。
通過Wireshark中IO Graphs進行數據統計的分析，選擇數據顯示的不同方式，如圖6所示。

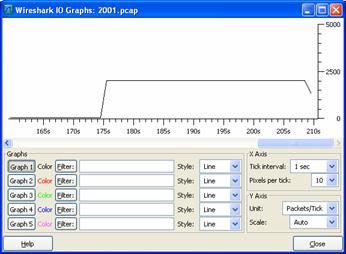

圖6. netANALYZER抓取的報文分析
分析所抓取的報文，抓取報文的時間為176.007-210.662S，即34.655S，數據報文總數為69318條，其中每條報文的長度為64Bytes，計算可得PROFINET在上述環境下的通訊速度為1MB/S。
通過報文的顯示顏色可發現無錯誤報文信息，說明通訊數據的準確性非常高，如果有外部IO信息，也可同時分析出。
根據圖6，圖上每個時間段內報文數量比較均勻，時間段內報文數線條光滑，說明所循環的PROFINET的報文信息時間抖動小，從而說明實時以太網硬件的通訊性能良好，另外，如果數據量非常大，可以通過更為精確的分析軟件進行研究分析時間抖動的幅度。
6 結束語
本文在深入分析實時以太網優勢和發展趨勢的基礎上，提出了實時以太網設備性能參數的測試問題，在詳細剖析赫優訊netANALYZER實時以太網網絡分析儀后，選擇PROFINET協議進行測試，通過搭建PROFINET網絡測試平臺，對PROFINET的報文抓取進行深入探討，通過免費以太網報文分析軟件Wireshark進行分析。另外如果用戶需要對實時以太網的網絡延時進行分析，需要對時間抖動進行更加深入的分析，用戶可自行搭建平臺如圖7所示（赫優訊可提供幫助）。netANALYZER網絡分析儀可對包括EtherCAT，EtherNet/IP，Powerlink，PROFINET和SERCOS III等各種實時以太網協議進行分析，是實時以太網產品研發和使用過程中不可缺少的工具，是工程師的得力助手。

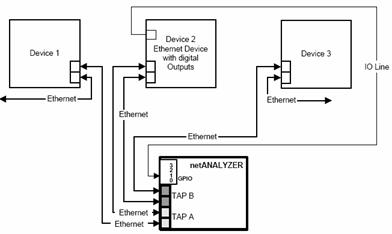

圖7. netANALYZER硬件連接圖
參考文獻
[1] NXANL 50-RE_usermanual_en. Hilscher Company.（德國赫優訊自動化系統有限公司）, 2007.
[2] SYCONnet_netDevice_en. Hilscher Company.（德國赫優訊自動化系統有限公司）, 2004.
[5] PROFINET_IO_Device_DTM_en. Hilscher Company.（德國赫優訊自動化系統有限公司）, 2006.
[6] CIFX 50-RE_quickstart_en. Hilscher Company.（德國赫優訊自動化系統有限公司）, 2006.
作者簡介
鄒玉鞋(1980--) 男 碩士 德國赫優訊自動化系統有限公司技術支持主管 專門從事工業自動化行業網絡研究。
|
