二、什么是工業計算機（Industrial PC）？
典型的工業計算機（工控機）是裝在一個堅固機盒內的單板計算機與PCI背板，遵循PICMG規范。如同臺式計算機，它們可以運行標準的操作系統。測量板卡插置在PCI槽中。PCI槽位的數量取決于計算機生產商。但關鍵的一點是工業計算機的槽位與PCI-PCI橋之比低于PXI機箱。這一點之所以重要是因?yàn)镻CI-PCI橋會導致顯著的帶寬損耗。另外，維護工業計算機也比維護PXI系統困難。首先，要從測試機柜上取下計算機，如果連接的電纜不夠長，那就必須先將它們拔下。如同臺式計算機一樣，必須先將外部的機箱蓋打開，才能觸及PCI槽及更換卡件。在平時，機箱蓋用于防止灰塵和其它碎片觸及CPU，非常重要。
機械特性比較
PXI機箱和設備是為承受工業和野外環境而設計的；模塊也都具有牢固的接插端，可以抵抗撞擊與振動。為了保護電路，機箱內設計有額外的冷卻裝置。此外，設備都是從機箱的前面拆卸，維護與升級非常方便。
堅固性設計
PXI規范要求所有的設備都通過環境測試。廠家建議進行濕度、撞擊和振動測試。這些測試可以幫助工程師掌握更多的信息，在構建系統選擇符合標準的設備。PXI系統最適合用于生產測試或野外環境，因?yàn)樗鼈冋菫槌惺苓@樣的環境而設計的。

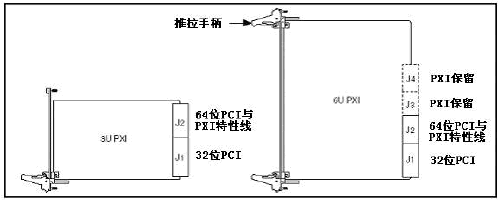

PXI機箱內的模塊導軌就是堅固性的力證。上下兩側的導軌可以牢牢地固定PXI模塊。這種安裝方式減輕了背板上的承受力，也使模塊免受撞擊和振動。模塊的面板可以用螺絲固定到機箱上，進一步防止松動。在工業計算機中，板卡通常是以?shī)A在接口部分兩側的插槽及卡沿和機箱的連接來固定的。僅僅兩個接觸點，其中之一還是背板，使板卡極有可能在惡劣的環境下抖動移位。另外，PXI的接插端部分也比PCI的更寬，更長。
最后，PXI機箱通常在背板上只有很少的電路，這樣當任何電路需要更換的時候，維護都非常簡單。工業計算機有兩種設計。第一種是使用主動型背板，即計算機主板是背板的一部分。這種情況下如果主板出現問題，整個計算機都要更換。第二種設計是使用被動型背板，即背板上面只有PCI-PCI橋。這種設計中要用到單板計算機（SBC）。SBC插入背板中一個類似PCI接口的接插端。這種設計顯然比嵌入式PXI控制器更容易振動和震顫。
冷卻
PXI規范對冷卻具有嚴格的要求。外設模塊最低限度也要冷卻到和工業計算機同一等級。PXI必須帶有強迫冷卻裝置，產生特定方向的氣流，均勻冷卻所有模塊。而大多數工業計算機使用的冷卻裝置僅由一到兩個風扇構成，通常無法均勻冷卻主板與外設板卡。均衡的冷卻可以延長模塊或板卡的使用壽命，從而降低系統壽命內的平均維護成本。最后，所有的PXI設備都經過測試，清楚標明工作和存放時的正常溫度。因此，用戶可以對所開發的系統更加了解，并知道是否需要增加額外手段，保證系統在適當?shù)沫h(huán)境下工作。
維護
PXI平臺的設計簡化了維護工作。所有的模塊和接線端都在機箱的前面。每個模塊的前面都有一個手柄，使其能正確插入和容易拆卸。兩個導軌確保模塊對準，避免背板上的針被損壞。用戶還可以拆下機箱中的一個模塊而不影響到系統的其它部分。
工業計算機的維護通常很耗時。首先，要松開機柜上固定用的螺絲，向外抽拉，取下計算機。而且，像前面提到的，如果連接電纜不夠長，所有的電纜都必須從PCI板卡上拔下。然后要打開機箱蓋，才能卸下PCI板卡。
升級
由于PXI系統的模塊化，升級單個組件很容易。比方說，某用戶希望升級到更快的處理器，他可以拆下控制器進行更換。因?yàn)樗械脑O(shè)備都支持標準軟件，所以只要在新的控制器里裝上軟件和驅動程序，然后插回機箱內就可以了。這些變化對使用者來說幾乎是透明的。
然而，對于工業計算機的配置，用戶通常需要為了升級處理器而拆除計算機里所有的板卡，然后更換整個計算機或主板。這樣的升級過程將耗費不少時間和代價，而且很復雜。
電氣特性比較
PXI機箱有許多專為測試和測量工程設計的電氣特性。其中很重要的一項就是I/O的易擴展性。有的大規模的數據采集系統需要盡可能高的帶寬，這一點就顯得極為重要。第二項特性是PXI背板上的10MHz專用系統時鐘，提供更高的精度與更佳的鎖相環。為了使觸發更加準確，機箱還具備總線型的觸發線。槽與槽之間局部總線的設計節省了PCI的帶寬。最后，當一些方案需要10MHz以上的觸發時，可以使用非常精確的星形觸發。工業計算機則沒有這些內置的電氣特性。PCI總線的速度從0到66MHz不等，且設備間的通信也通過PCI。這樣的系統從準確同步和精確觸發的角度來說都是很不可靠的。
I/O 擴展
PXI系統的設計具有很好的可擴展性。在每個33MHz總線區段上，PXI背板可以集成7個模塊，而工業計算機只能有4個。通過PCI-PCI橋，一個PXI機箱內可以容納更多板卡。使用MXI-3接口，用戶更可以輕易地?cái)U(kuò)展多個機箱。理論上，基于33MHz總線區段的PXI系統插槽上限是256個。在前面的介紹中也提到過，工業計算機的PCI-PCI橋比較多。這就意味著帶寬的損耗更大，然則整個系統的性能都會受到明顯的影響。
專用系統時鐘
PXI背板上內置有一個10MHz的專用系統時鐘。這個高質量的時鐘用于模塊間的同步，具有很低的槽間偏斜信號。而工業計算機或其它任何系統上的板卡要實現類似的同步，就必須將板卡上各自用于定時和觸發的時鐘信號源和觸發總線以電纜連接起來。
對于工業計算機，每個設備的時鐘質量和精度都不相同，和計算機機箱的時鐘相比或高或低。但是由于這些時鐘信號都通過總線連接在一起，它們的偏斜（通常是納秒級）就比機箱時鐘的偏斜（通常是皮秒級）更大，而且信號也不帶屏蔽。而PXI的系統時鐘使用了一塊低偏斜、扇出式的緩沖芯片，從本質上給每個槽提供一個獨用的時鐘，使質量得到保證。而且，由于PXI上的時鐘線是內置于背板上的，它們就比外部的連線享有更好的屏蔽。
總線式觸發線
在用到觸發時，PXI的觸發信號可以從背板上通過，用戶不必像在計算機上那樣將板卡用電纜連接起來。PXI背板上有八根專用的觸發線，與包括系統控制器槽在內的每個槽相連。有了這些特性，用戶可以實現更加復雜的模塊觸發，例如用一個模塊觸發另一個模塊，或是異步觸發等。異步觸發允許以別處發生的事件觸發一個模塊。最后，通過很多新款的模塊，可以將觸發信號引入機箱，或從機箱引出。
槽間局部總線
PXI總線允許相鄰槽位上的模塊通過專用的連線相互通信，而不占用真正的總線。這些連線構成了PXI的局部總線。局部總線是一種菊花鏈形式的互連總線，將每個外設槽與其左右兩邊相鄰的外設槽連接。因此，每個槽的右側局部總線與其右邊鄰槽的左側局部總線相連，并以此規律延伸。局部總線的寬度為13線，可用于在模塊間傳遞模擬信號或者提供高速的旁帶通信途徑，而不影響PCI的帶寬。這一特性對于涉及模擬信號的數據采集卡和儀器類板卡非常有用。
局部總線信號的范圍可以從高速的TTL信號到高達42V的模擬信號。這些連線非常精確，偏斜很小，可用于一些高端的操作。必須注意的是，這些線在PCI總線或工業計算機上都是沒有的。
那么第二槽（Slot 2）的左側局部總線怎么辦呢？將這13條線引到系統控制器是沒有意義的。于是，這些線被設計用于實現星形觸發。
星形觸發
PXI規范指明，背板的布線必須符合特定的要求——即由星形觸發槽發出的觸發信號通過星形觸發線傳送到每個模塊的時間相等，致使各個模塊間的觸發關系都非常精確。星形觸發是一種高精度的觸發信號，可以觸發一個機箱內的所有模塊。盡管也可以用普通的PXI觸發總線同步這些模塊，但星形觸發提供的性能更佳。尤其值得一提的是，星形觸發的信號偏斜小于1納秒，而從星形觸發槽到外設槽之間的時延也不超過5納秒。
要使用星形觸發，必須在第二槽中放入一個能夠產生星形觸發信號的模塊。第二槽是專門放置星形觸發控制器的（盡管在不需要星形觸發的應用中，置于第二槽的任何標準模塊都能正常工作）。被觸發的模塊也要設計為能夠接收星形觸發信號。從機箱內任何槽位發出的觸發信號通過標準的PXI觸發總線也能實現同樣的功能，但是時間精度就低一些。
軟件比較
軟件要求是PXI規范的另一個特性。所有的PXI硬件必須至少支持Windows 95、Windows 98、Window NT或Windows 2000四個操作系統中的一個。規范還指出，考慮到有一些其它的操作系統能夠提供和當前體系同樣程度的軟件支持面，正被廣泛接受，它們也有可能被加入到PXI體系中。
控制器和設備必須符合VXIplug&play標準，并與VISA軟件兼容。另外，隨模塊必須提供驅動軟件，這樣模塊間就能夠進行標準通信，也可以縮短工程師的開發時間。像VXI這樣的早期平臺就沒有這些要求，這意味著工程師們不得不為每個設備花費幾個月的時間去開發儀器驅動程序。PXI迫使生產商花時間完成驅動程序的開發，這樣就可以為用戶節省相當可觀的時間。
最后，PXI系統附帶的 .ini 文件簡化了系統設置。雖然這些文件的潛在作用還沒有完全實現，但它們確實已經提供了諸如在設置軟件中識別槽位等附加功能。
工業計算機沒有這樣的軟件規范。雖然不少PCI設備也能在Windows環境下工作，它們卻不一定能和VISA兼容，也不一定附有驅動軟件。這樣用戶就可能為代碼兼容性問題頭痛不已，還不得不投入可觀的時間和費用去開發他們自己的驅動程序。
價格比較
PXI系統的設計降低了構建和維護的成本。得益于系統的模塊化，其平均維修耗時比其它平臺都短。系統堅固的設計也旨在延長控制器與模塊的工作壽命。
雖然有些工業計算機價錢比PXI低，但此二者并不屬于同等級的產品。PXI的可靠性更高、更堅固、使用的總體成本更低。
三、總結
PXI的設計吸取了PCI規范的優點，又足夠堅固，完全符合工業應用的要求。PXI系統具有很多固化的規范特性，幫助縮短開發時間，也使測試測量工程師的工作更加輕松。其最卓著的特性包括系統的模塊化、容易集成、容易裝卸和連接，以及眾多提高設備同步與觸發精確度的電氣特性。
PXI的主要優點包括：
具備軟件標準，縮短了系統開發時間
系統工作壽命內的平均維護成本低廉
符合工業環境應用的堅固設計
方便系統升級的模塊化設計
更多的高性能I/O槽位
10MHz的專用系統時鐘
總線式觸發線
槽間局部總線
星形觸發
附：詞匯表
CompactPCI：一種堅固的模塊化結構，結合了PCI電氣規范與Eurocard封裝。適合于工業計算應用。
GPIB：General-Purpose Interface Bus，通用接口總線。一種8位的并行通信接口。根據IEEE 488-1987 標準，數據傳輸速率可達1Mbyte/s。
Industrial PC：工業計算機，或稱為工控機，一種能夠承受工業環境的計算機。
MXI-2：一種PCI系統與VXI系統間的總線擴展器。由此PCI系統可以像內置VXI控制器一樣控制VXI設備。
MXI-3：一種PCI到PCI的橋（PCI-PCI bridge），用于以臺式計算機遠程控制PXI機箱。
PICMG：PCI Industrial Computer Manufacture Group， PCI工業計算機制造商協會。一個會員公司的組織，維護目前的CompactPCI與PCI/ISA規范。http://picmg.com PXI：一種基于PCI的堅固、模塊化的結構，具有專為測試與測量應用設計的電氣規范與時鐘電路。
PXI System Alliance：PXI系統聯盟，一個全球生產商與系統集成商的組織。控制PXI規范，定義針對測試與測量、工業自動化與數據采集應用的CompactPCI產品的系統級要求。
RTSI Bus：實時系統集成（Real-Time System Integration）總線。一種局部總線，通過在插入式數據采集卡或儀器類板卡間直接連線，實現計數器、時鐘和觸發信號的共享。
Star Trigger：星形觸發。組合了第二槽（Slot 2）的左側局部總線，用于為第3槽至第15槽提供高精度、低偏移的觸發。
Trigger Lines：觸發線。PXI總線上的信號線，專門用于在模塊間傳送觸發信號。
VISA：提供LabVIEW、CVI、Measurement Studio、C、C++和Visual Basic等各個編程環境和編程語言之間的接口。
VXI：一種工業標準的儀器總線，基于VME總線，主要用于模塊化的卡狀儀器（instrument-on-a-card）系統。
VXIplug&play：標識硬件和軟件與VXIplug&play 系統聯盟（VXIplug&play System Alliance）規范的一致性。VISA是該聯盟的官方軟件語言。
