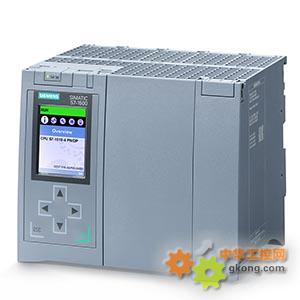

6ES7518-4AP00-0AB0：SIMATIC S7-1500， CPU 1518-4 PN/DP， 中央處理器，帶 工作存儲器 6 MB，用于 程序及 60MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：以太網， 第 4 個接口：PROFIBUS， 1 ns 比特性能表現， 需要 SIMATIC 存儲卡
西門子S7-1500PLC常用型號參數說明：
CPU模塊：
標準型CPU：
6ES7518-4AX00-1AC0：CPU 1518-4 PN/DP MFP，4 MB 程序，20 MB 數據；1 ns；
集成 X1: 2x PN接口 ,X2: 1x PN接口，X3:1x 1000M以太網，X4: 1x DP 接口;
可C/C++擴展PLC功能, 至少需要2GB SIMATIC Memory Card。另有一個嵌入式Linux系統，可用C/C++開發Linux應用。該訂貨號包含MFP CPU、C/C++ 運行授權、 OPC UA 授權
6ES7517-3AP00-0AB0：CPU 1517-3 PN/DP，2 MB 程序，8 MB 數據；2 ns；集成 X1: 2x PN接口 ,X2: 1x PN接口，X3:1x DP 接口
6ES7516-3AN02-0AB0：CPU 1516-3 PN/DP，1 MB 程序，5 MB 數據；10 ns ；集成 X1: 2x PN接口 ,X2: 1x PN接口，X3:1x DP 接口
6ES7515-2AM02-0AB0：CPU 1515-2 PN，500 KB 程序，3 MB 數據；30 ns；集成 X1: 2x PN接口 ,X2: 1x PN接口
6ES7513-1AL02-0AB0：CPU 1513-1 PN，300 KB 程序，1.5 MB 數據；40 ns；集成 2x PN 接口
6ES7511-1AK02-0AB0：CPU 1511-1 PN，150 KB 程序，1 MB 數據；60 ns；集成 2x PN 接口
緊湊型CPU：
6ES7512-1CK01-0AB0：CPU 1512C-1 PN, 250 KB程序，1 MB數據；48 ns；集成2x PN接口；集成 32 DI/32 DO, 5 AI/2 AO, 6 HSC@100kHz
6ES7511-1CK01-0AB0：CPU 1511C-1 PN, 175 KB程序，1 MB數據；60 ns；集成2x PN接口；集成 16 DI/16 DO, 5 AI/2 AO, 6 HSC@100kHz
高防護等級CPU：
6ES7516-2PN00-0AB0：CPU 1516PRO-2 PN，1MB 程序，5 MB 數據；10 ns；集成 X1: 3x PN接口 ,X2: 1x PN接口
分布型CPU：
6ES7512-1DK01-0AB0：CPU 1512SP-1 PN，200KB 程序，1 MB 數據；48 ns；集成 1x PN 接口 (可用ET 200SP總線適配器再拓展2個PN 接口)
6ES7510-1DJ01-0AB0：CPU 1510SP-1 PN，100KB 程序，750 KB 數據；72 ns；集成 1x PN 接口(可用ET 200SP總線適配器再拓展2個PN 接口)
開放型CPU：
6ES7677-2AA31-0EB0：CPU 1515SP PC,4 GB RAM,30 GB CFAST； 預裝32位WINDOWS EMBEDDED STANDARD 7 E，預裝CPU 1505SP V2.1 軟件控制器；必須配一個總線適配器。
6ES7677-2AA41-0FB0：CPU 1515SP PC,4 GB RAM,30 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505SP V2.1軟件控制器；必須配一個總線適配器。
6ES7677-2AA41-0FK0：CPU 1515SP PC,4 GB RAM,30 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505SP V2.1軟件控制器和WINCC ADVANCED RUNTIME V14 SP1(帶有128點授權)；必須配一個總線適配器。
6ES7677-2AA41-0FL0：CPU 1515SP PC,4 GB RAM,30GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505SP V2.1軟件控制器和WINCC ADVANCED RUNTIME V14 SP1(帶有512點授權)；必須配一個總線適配器。
6ES7677-2AA41-0FM0：CPU 1515SP PC,4 GB RAM,30 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505SP V2.1軟件控制器和WINCC ADVANCED RUNTIME V14 SP1(帶有2048點授權)；必須配一個總線適配器。
開放型CPU(第二代)：
6ES7677-2DB42-0GB0：CPU 1515SP PC 2 ,8 GB RAM,120 GB CFAST； 預裝64位Windows 10 Enterprise LTSB 2016，預裝CPU 1505SP V2.5軟件控制器；必須配一個總線適配器。
6ES7677-2DB42-0GK0：CPU 1515SP PC 2 ,8 GB RAM,120 GB CFAST； 預裝64位Windows 10 Enterprise LTSB 2016，預裝CPU 1505SP V2.5軟件控制器和WINCC ADVANCED RUNTIME V15(帶有128點授權)；；必須配一個總線適配器。
6ES7677-2DB42-0GL0：CPU 1515SP PC 2 ,8 GB RAM,120 GB CFAST； 預裝64位Windows 10 Enterprise LTSB 2016，預裝CPU 1505SP V2.5軟件控制器和WINCC ADVANCED RUNTIME V15(帶有512點授權)；；必須配一個總線適配器。
6ES7677-2DB42-0GM0：CPU 1515SP PC 2 ,8 GB RAM,120 GB CFAST； 預裝64位Windows 10 Enterprise LTSB 2016，預裝CPU 1505SP V2.5軟件控制器和WINCC ADVANCED RUNTIME V15(帶有2048點授權)；；必須配一個總線適配器。
6ES7677-2DB40-0GB0：CPU 1515SP PC 2 ,8 GB RAM,120 GB CFAST；CPU 1505SP V2.5軟件控制器 Ready4Linux；必須配一個總線適配器。
軟控制器：
6ES7672-7AC01-0YA0：CPU 1507S V 2.x(1個浮點授權), 僅能在SIMATIC IPC上使用
6ES7672-8AC01-0YA0：CPU 1508S V 2.x(1個浮點授權), 僅能在SIMATIC IPC上使用
6ES7806-2CD03-0YA0：S7-1500軟件控制器用ODK V2.5，使用C/C++擴展S7-1500軟件控制器的功能
CPU通信模塊：
分布型CPU通信模塊：
6ES7545-5DA00-0AB0：S7-1510/1512 SP CPU DP通信模塊 (RS-485 PROFIBUS-DP)
連接模塊：
ET 200pro CPU連接模塊：
6ES7194-4AP00-0AA0：ET200pro CPU 1516PRO-2 PN連接模塊，3 x M12 and 2 x 7/8"for 2 x PROFINET
CPU 存儲卡：
CPU 存儲卡：
6ES7954-8LC03-0AA0：S7-1200/1500 4M 存儲卡

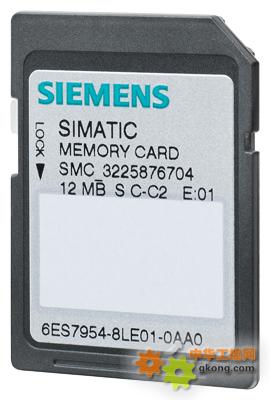

6ES7954-8LE03-0AA0：S7-1200/1500 12M 存儲卡
6ES7954-8LF03-0AA0：S7-1200/1500 24M 存儲卡
6ES7954-8LL03-0AA0：S7-1200/1500 256M 存儲卡
6ES7954-8LP02-0AA0：S7-1200/1500 2G 存儲卡
6ES7954-8LT03-0AA0：S7-1200/1500 32G 存儲卡
接口模塊：
ET200MP有源背板：
6ES7590-0BD00-0AA0：ET200MP有源背板, 4槽
6ES7590-0BH00-0AA0：ET200MP有源背板, 8槽
6ES7590-0BL00-0AA0：ET200MP有源背板, 12槽
6ES7590-0CA00-0AA0：有源背板蓋板, 5片一包
ET 200MP接口模塊：
6ES7155-5AA01-0AB0：ET 200MP IM 155-5 PN ST 標準型接口模塊
6ES7155-5AA00-0AC0：ET 200MP IM 155-5 PN HF 高性能型接口模塊
6ES7155-5BA00-0AB0：ET 200MP IM 155-5 DP ST 標準型接口模塊
6ES7155-5AA00-0AA0：ET 200MP IM 155-5 PN BA 基本型接口模塊（可支持連接12個IO模塊，不支持 safety, PN IRT, 系統冗余， MRPD）
電源模塊：
電源管理模塊：
6ES7505-0RB00-0AB0：60W ，額定輸入電壓 DC 24/48/60 V，擴展CPU帶電保持存儲區（適用于STEP7 Professional V14 SP1 和 CPU FW 2.1 及以上）
6ES7507-0RA00-0AB0：60 W，額定輸入電壓 AC/DC 120/230 V
6ES7505-0RA00-0AB0：60 W，額定輸入電壓 DC 24/48/60 V
6ES7505-0KA00-0AB0：25 W，額定輸入電壓 DC 24 V
輸入/ 輸出模塊：
模擬量輸出模塊：
6ES7532-5HF00-0AB0：AQ 8：模擬量輸出模塊，高速 AQ 8x U/I HS, 35mm模塊，不含前連接器
6ES7532-5HD00-0AB0：AQ 4：模擬量輸出模塊，AQ 4x U/I ST, 35mm模塊，不含前連接器
6ES7532-5ND00-0AB0：AQ 4：模擬量輸出模塊，高性能，通道隔離，AQ 4x U/I HF, 35mm模塊，不含前連接器
6ES7532-5NB00-0AB0：AQ 2：模擬量輸出模塊，AQ 2x U/I ST, 25mm模塊，含前連接器
模擬量輸入模塊：
6ES7531-7LH00-0AB0：AI 16：模擬量輸入模塊，AI 16x U 35mm模塊，不含前連接器
6ES7531-7MH00-0AB0：AI 16：模擬量輸入模塊，AI 16x I 35mm模塊，不含前連接器
6ES7531-7KF00-0AB0：AI 8：模擬量輸入模塊，AI 8x U/I/RTD/TC ST, (支持4通道RTD), 35mm模塊，不含前連接器
6ES7531-7NF10-0AB0：AI 8：模擬量輸入模塊，高速，AI 8x U/I HS, 35mm模塊，不含前連接器
6ES7531-7PF00-0AB0：AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8x U/R/RTD/TC HF(支持8通道RTD)，35mm模塊，不含前連接器
6ES7531-7NF00-0AB0：AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8xU/I HF，35mm模塊，不含前連接器
6ES7531-7QD00-0AB0：AI 4：模擬量輸出模塊，AI 4x U/I/RTD/TC ST, 25mm模塊，含前連接器
模擬量輸入/輸出模塊：
6ES75347QE000AB0：AI4/AQ2：模擬量輸入/輸出模塊 AI/AO 4x U/I/RTD/TC 2x U/I ST, 25mm模塊，含前連接器
數字量輸出模塊：
6ES75221BP000AA0: DQ 64：數字量輸出模塊，源型, 晶體管 DQ 64 x 24 VDC/ 0.5A BA, 35mm模塊，不含前連接器，需要配合Topconnector使用
6ES75221BP500AA0: DQ 64：數字量輸出模塊，漏型, 晶體管 DQ 64 x 24 VDC/ 0.5A BA, 35mm模塊，不含前連接器，需要配合Topconnector使用
6ES75221BL010AB0: DQ 32：數字量輸出模塊，晶體管 DQ 32 x 24 VDC/ 0.5A HF, 35mm模塊，不含前連接器
6ES75221BL100AA0: DQ 32：數字量輸出模塊，晶體管 DQ 32 x 24 VDC/ 0.5A BA, 25mm模塊，含前連接器
6ES75221BH010AB0: DQ 16：數字量輸出模塊，晶體管 DQ 16 x 24 VDC/ 0.5A HF, 35mm模塊，不含前連接器
6ES75221BH100AA0: DQ 16：數字量輸出模塊，晶體管 DQ 16 x 24 VDC/ 0.5A BA, 25mm模塊，含前連接器
6ES75225FH000AB0: DQ 16：數字量輸出模塊，可控硅 DQ 16x 230 VAC/ 1A ST (TRIAC), 35mm模塊，不含前連接器
6ES7522-5HH00-0AB0: DQ 16：數字量輸出模塊，繼電器 DQ 16x 230 VAC/ 2A ST (RELAY), 35mm模塊，不含前連接器
6ES7522-5EH00-0AB0: DQ 16：數字量輸出模塊，晶體管 DQ16 X 24...48VUC/125VDC/0.5A, 35mm模塊，不含前連接器
6ES7522-1BF00-0AB0: DQ 8：數字量輸出模塊，高性能 DQ 8x 24VDC/ 2A HF, 35mm模塊，不含前連接器
6ES7522-5FF00-0AB0: DQ 8：數字量輸出模塊，可控硅 DQ 8 x 230 VAC/ 2A ST (TRIAC), 35mm模塊，不含前連接器
6ES7522-5HF00-0AB0: DQ 8：數字量輸出模塊，繼電器 DQ 8x 230VAC/ 5A ST (RELAY), 35mm模塊，不含前連接器
數字量輸入模塊：
6ES7521-1BP00-0AA0: DI 64：數字量輸入模塊，基本型 DI 64x 24VDC BA, 35mm模塊，不含前連接器，需要配合Topconnector使用
6ES7521-1BL00-0AB0: DI 32：數字量輸入模塊，高性能 DI 32x 24VDC HF, 35mm模塊，不含前連接器
6ES7521-1BL10-0AA0: DI 32：數字量輸入模塊，DI 32x 24VDC BA, 25mm模塊，含前連接器
6ES7521-1BH00-0AB0: DI 16：數字量輸入模塊，高性能 DI 16x 24VDC HF, 35mm模塊，不含前連接器
6ES7521-1BH10-0AA0: DI 16：數字量輸入模塊，DI 16x 24VDC BA, 25mm模塊，含前連接器
6ES7521-1BH50-0AA0: DI 16：數字量輸入模塊，源型，DI 16x 24VDC SRC BA, 35mm模塊，不含前連接器
6ES7521-1FH00-0AA0: DI 16：數字量輸入模塊，DI 16x 230V AC BA, 35mm模塊，不含前連接器
6ES7521-7EH00-0AB0: DI 16：數字量輸入模塊，DI 16 X 24...125V UC HF, 35mm模塊，不含前連接器
數字量輸入/輸出模塊：
6ES7523-1BP50-0AA0: DI32/DQ32：數字量輸入/輸出模塊，32x 24VDC/32x 24VDC/ 0.5A BA, 35mm模塊，需要配合Topconnector使用
6ES7523-1BL00-0AA0: DI16/DQ16：數字量輸入/輸出模塊，16x 24VDC/16x 24VDC/ 0.5A BA, 25mm模塊，含前連接器
工藝模塊：
6ES7550-1AA00-0AB0：TM Count 2 x 24 V：2通道高速計數器與位置采集(增量型編碼器，24V信號), 35mm模塊，不含前連接器
6ES7551-1AB00-0AB0: 2通道計數與位置采集(增量型/絕對值編碼器SSI，RS422和5V TTL信號), 35mm模塊，不含前連接器
6ES7552-1AA00-0AB0: TM Timer DIDQ 16x24V 帶時間戳、高速計數、PWM等功能, 35mm模塊，不含前連接器
6ES7553-1AA00-0AB0: TM PTO 4, 4 通道PTO模塊，可以連接 4 個步進電機軸, 200 kHz@24V / TTL，1 MHz@RS422, 集成2 DI, 1 DQ
通訊模塊：
6GK7542-1AX00-0XE0: 通訊模塊CM 1542-1,將S7-1500 連接到 PROFINET 作為IO controller.TCP/IP ISO-on-TCP UDP S7,通訊IP廣播，多播， SNMPV1 time-of-day，支持 NTP 2xRJ45 (10/100 Mbit) 時鐘同步。
6GK7542-5DX00-0XE0：通訊模塊 CM 1542-5，將S7-1500 連接到 PROFIBUS DP 作為 DPV1 Master 或 DP Slave. 支持S7 and PG/OP，通訊數據記錄，routing time-of-day，同步診斷
6GK7542-5FX00-0XE0：通訊處理器 CP1542-5 將SIMATIC S7-1500 連接到 PROFIBUS DP 作為DPV1 master 或 DP slave S7，支持PG/OP 通訊，支持time-of-day 同步診斷，減少數量架構。
6GK7542-6UX00-0XE0：
通訊處理器 CP1542SP-1 將一個SIMATIC S7-ET 200SP 連接到工業以太網； 開放式 IE通訊 (TCP/IPISO-on-TCP UDP) PG/OP S7routing IPbroadcast/multicast SNMPV1DHCP Email IPV4/IPV6time-of-day synchronization viaNTP access to web server ofCPU BusAdapters required
6GK7542-6VX00-0XE0：
通訊處理器 CP1542SP-1 IRC 將一個 SIMATIC S7-ET 200SP 連接到Industrial Ethernet SINAUT ST7 TeleControl Server Basic，IEC-60870-5-104 or DNP3，protocol to a control center;Open IE communication TCP/IP ISO-on-TCP UDP) IPbroadcast/multicast SNMPV1DHCP Secure e-Mail IPV4/IPV6 支持SINEMA 遠程連接自動配置;time-of-day synchronization via NTP access to web server of the CPU bus adapter required
6GK7543-1AX00-0XE0：
通訊處理器 CP1543-1 將SIMATIC S7-1500 連接到工業以太網，支持 TCP/IP ISO UDP S7通訊和 IP Broadcast/Multicast security (VPN Firewall) Diagnostics，SNMPV1/V3 DHCP FTP，client/server Email，IPv4/IPv6 Time synchronization，via NTP 1x RJ45 (10/100/1000 MB)。
6GK7543-6WX00-0XE0：
通訊處理器 CP1543SP-1 將一個SIMATIC S7-ET 200SP 連接到工業以太網; 安全(防火墻和 VPN) Open IE通訊 (TCP/IP ISO-on-TCP UDP) PG/OP S7 路由 IP 廣播/組播 SNMPV1/V3 DHCP secure email PV4/IPV6 支持SINEMA 遠程連接自動配置，通過NTP 時鐘同步，access to web server of CPU bus adapter required。
6ES7540-1AB00-0AA0：PtP RS422/485 通訊模塊
6ES7541-1AB00-0AB0：PtP RS422/485，高性能通訊模塊（支持Modbus RTU）
6ES7540-1AD00-0AA0：PtP RS232通訊模塊
6ES7541-1AD00-0AB0: PtP RS232，高性能通訊模塊（支持Modbus RTU）
安裝導軌：
6ES7590-1BC00-0AA0: S7-1500 安裝導軌：2000 mm
6ES7590-1AJ30-0AA0: S7-1500 安裝導軌：830 mm
6ES7590-1AF30-0AA0: S7-1500 安裝導軌：530 mm
6ES7590-1AE80-0AA0: S7-1500 安裝導軌：482 mm
6ES7590-1AC40-0AA0：S7-1500 安裝導軌：245 mm
6ES7590-1AB60-0AA0：S7-1500 安裝導軌：160 mm
附件：
6ES7592-1AX00-0AA0：標簽,25mm模板適用,100片
6ES7592-2AX00-0AA0：標簽, 灰, 35mm模板適用,100片
6ES7592-2CX00-0AA0：標簽, 黃, 35mm模板適用,100片
6ES7592-1AM00-0XB0：35mm模板前連接器，螺釘型，40針，含4根跳線
6ES7592-1BM00-0XB0：35mm模板前連接器，快連型，40針，含4根跳線
6ES7592-1BM00-0XA0：25mm模板前連接器，快連型，40針，含4根跳線
6ES7590-5AA00-0AA0："用于連接PE（地）到S7-1500安裝導軌的接地元件，對于2000mm的安裝導軌是必須的 每個包裝20片"
備件：
6ES7591-1AA01-0AA0：S7-1511/13CPU顯示面板
6ES7590-8AA00-0AA0：S7-1500 PS/PM供電模板連接頭，內含10片
6ES7528-0AA70-7AA0：接口模塊(6ES7 155-5AA00-0AB0)前蓋板5片/包
6ES7528-0AA00-7AA0：I/O模塊前蓋板5片/包，35mm模板適用
6ES7528-0AA00-0AA0：I/O模塊前蓋板5片/包，25mm模板適用
6ES7590-0AA00-0AA0：U型連接器,，5片/包
6ES7592-3AA00-0AA0：跳線，20片/包
6ES7590-5CA00-0AA0：35mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端
6ES7590-5CA00-0AA0：25mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端
6ES7590-5BA00-0AA0：模擬量/技術模板專用屏蔽端子
