概述：
FX-USB-AW是通過USB接口提供串行連接及RS422信號轉換的編程電纜，在電腦中運行的驅動程序控制下，將電腦的USB接口仿真成傳統串口（俗稱COM口），從而使用現有的各種編程軟件、通信軟件和監控軟件等應用軟件。本電纜的工作電源取自USB端口，不再由PLC的編程口供電，轉換盒上的雙色發光二極管指示數據的收發狀態。
FX-USB-AW編程電纜適用于三菱FX3U/FX2N/FX1N/FX0/FX0N/FX0S/FX1S……等編程口為MD8F圓形插座的FX系列PLC，并可替代FX-232AW通信模塊，支持最大通信距離2公里。
對于三菱A系列PLC和所有FX系列PLC（包括老產品FX2/FX2C）請選用支持A系列和FX系列的編程電纜USB-SC09。

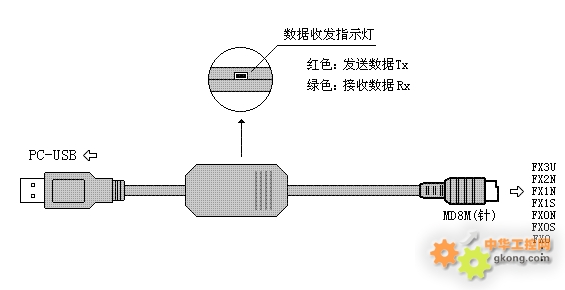

FX-USB-AW電纜外形結構：
特性及技術指標：
● 支持FX-USB-AW的操作系統：Win2000/WinXP（WinNT4/95/98/Me/DOS不支持）
● 支持FX-USB-AW的編程軟件版本：FXGP/WIN V1.0、GPP V4.0、GX Developer V7.0及以上版本
● 完全兼容USB V1.1和USB CDC V1.1規范
● USB總線供電，消耗電流約50mA
● 波特率：300bps～1Mbps標準波特率自動適應
● 支持UART數據格式：數據位：5、6、7、8，停止位：1、2，校驗位：odd/even/no parity
● 支持長距離通信，最大通信距離2公里（9600bps時）
● 每臺PC只支持一根USB編程電纜
● 工作溫度：-20～+75℃
● 電纜長度：2.5米，顏色：黑色
使用方法：
FX-USB-AW編程電纜需要安裝USB設備驅動程序才能使用，這些驅動程序均包含在隨產品發售的光盤上，安裝方法請看驅動程序光盤上的說明文檔資料，此處不再贅述。
驅動程序安裝完成后，在Windows的設備管理器中將出現FX-USB-AW編程電纜對應的COM口，只需在編程軟件或其它應用軟件中選擇該COM口即可，其它通信參數使用默認設置，接下來的使用同傳統的RS232口編程電纜完全相同。
遠距離通信：

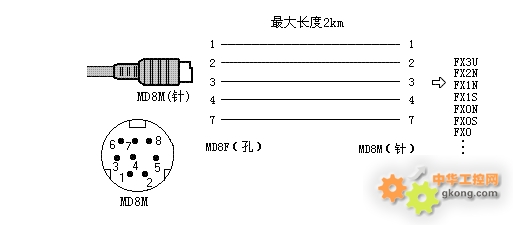

FX-USB-AW編程電纜與PLC的最大通信距離可達2公里（9600bps時），用戶需按下圖自制延長電纜，通信線采用截面積為0.22mm2以上的屏蔽雙絞線。距離超過2000米時可在線路中加裝RS422中繼器（型號：E485GA）延長通信距離。
注：不能延長USB接口的電纜。
因FX-USB-AW和PLC內部已安裝有終端電阻，所以外部接線時無需再接終端電阻。
