一、概述：
HHS5P系列數字式時間繼電器（以下簡稱繼電器）適用于交流50Hz、工作電壓380V及以下或直流工作電壓24V的控制電路中作延時元件，按預定的時間接通或分?jǐn)嚯娐贰?br />
該繼電器為數字撥碼設置，完全取代ST3P、AH2、AH3系列產品，同時解決ST3P、AH2、AH3系列產品電位器調節非線性的缺陷，可廣泛應用在自動化控制電路中作延時控制之用。
二、主要技術數據：

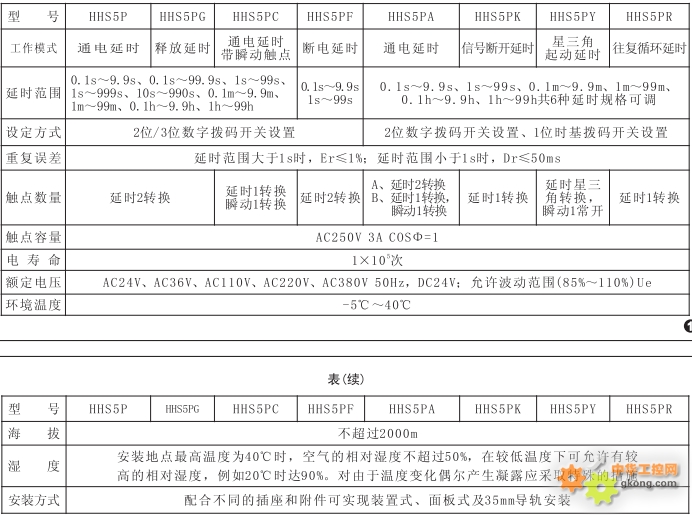

三、使用說明：
1.按照繼電器罩殼標簽上的接線圖，參考第八條電路舉例將產品接入控制電路中。
2.調整撥碼開關，預制好延時時間，接通電源，繼電器開始按第三條對應工作時序運行。
3.HHS5PF通電時間應大于等于2s。
4.HHS5PK信號控制端（3、4）閉合時應大于50ms，從控制端（3、4)斷開時刻起，繼電器開始延時，延時至預置時間，繼電器釋放，且控制端切勿輸入 電壓或接地，同時應避免同電力線絞合走線，以免損壞產品。
5.HHS5PA模式A、B可通過調節面板上的撥檔開關選擇，且應在產品通電前設置好延時時間及A、B模式。
6.HHS5PY星三角轉換延時時間為70ms。
四、電路舉例說明：

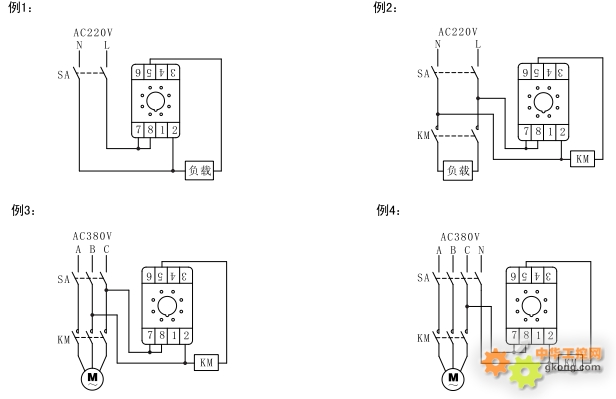

1.單相負載時，若負載阻性電流小于等于3A或感性電流小于等于0.5A，繼電器直接控制，接線參考例1；若負載阻性電流大于3A或感性電流大于0.5A，繼電器通過交流接觸器擴容，接線參考例2；三相負載時，交流接觸器和繼電器電源為AC380V，接線參考例3；交流接觸器和繼電器電源為AC220V時，接線參考例4.
2.示例繼電器所起的功能為：當接通電源時，負載或KM（交流接觸器）得電，經延時到預置值時，負載或KM（交流接觸器失電或斷開。
注1：負載可為路燈或燈泡，可直接接在路燈或燈泡端口的兩根線上（如圖1）。
注2：KM為交流接觸器的線圈，A1、A2兩端可按例2、例3、例4接。
注3：例3中的時間繼電器及KM的工作電源均為AC380V，應注意所選用產品的電壓等級。
